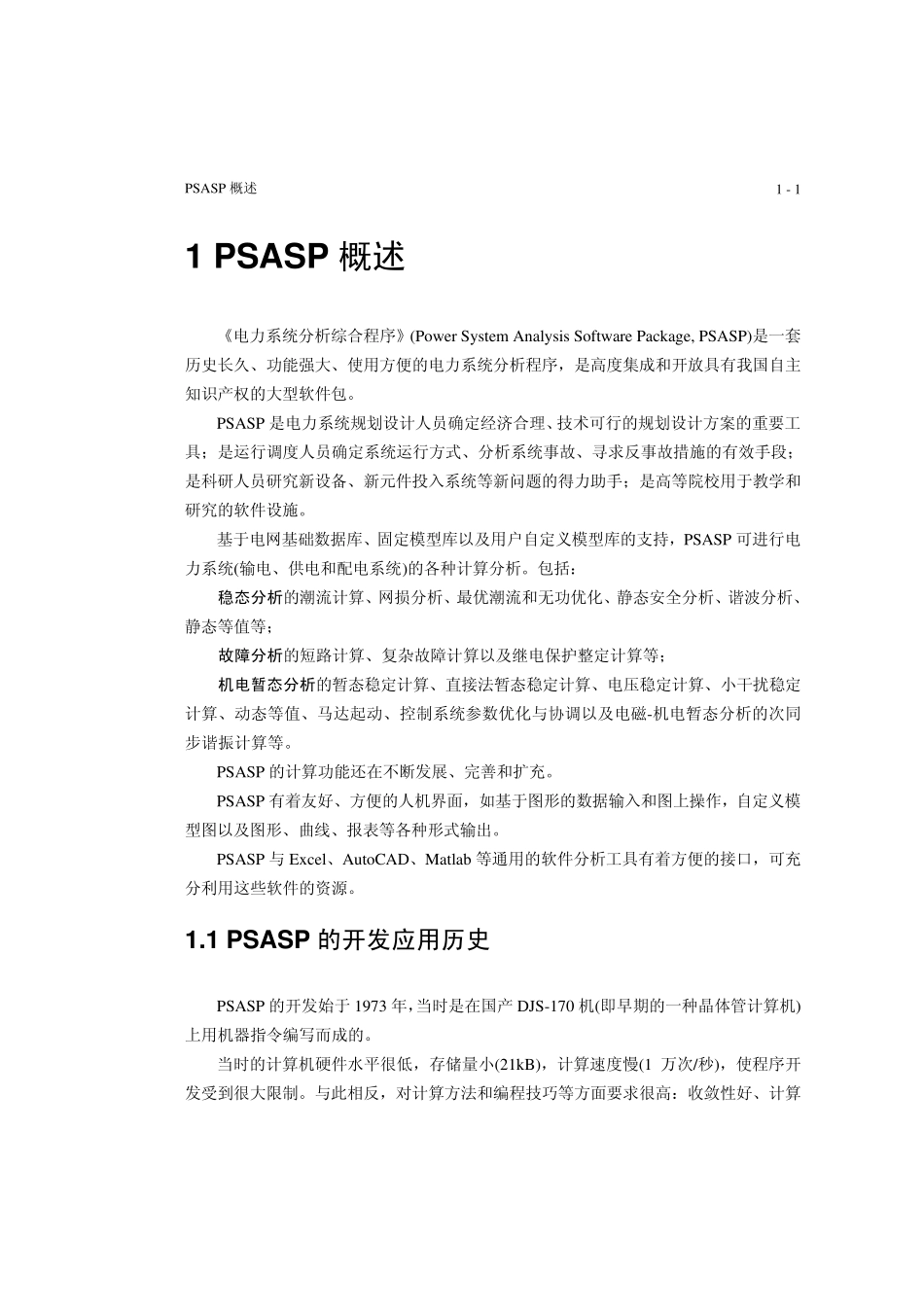

PSASP 概述 1 - 11 PSASP 概述 《电力系统分析综合程序》(Power System Analysis Software Package, PSASP)是一套历史长久、功能强大、使用方便的电力系统分析程序,是高度集成和开放具有我国自主知识产权的大型软件包。 PSASP 是电力系统规划设计人员确定经济合理、技术可行的规划设计方案的重要工具;是运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施的有效手段;是科研人员研究新设备、新元件投入系统等新问题的得力助手;是高等院校用于教学和研究的软件设施。 基于电网基础数据库、固定模型库以及用户自定义模型库的支持,PSASP 可进行电力系统(输电、供电和配电系统)的各种计算分析。包括: 稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等; 故障分析的短路计算、复杂故障计算以及继电保护整定计算等; 机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁-机电暂态分析的次同步谐振计算等。 PSASP 的计算功能还在不断发展、完善和扩充。 PSASP 有着友好、方便的人机界面,如基于图形的数据输入和图上操作,自定义模型图以及图形、曲线、报表等各种形式输出。 PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口,可充分利用这些软件的资源。 1.1 PSASP 的开发应用历史 PSASP 的开发始于 1973 年,当时是在国产 DJS-170 机(即早期的一种晶体管计算机)上用机器指令编写而成的。 当时的计算机硬件水平很低,存储量小(21kB),计算速度慢(1 万次/秒),使程序开发受到很大限制。与此相反,对计算方法和编程技巧等方面要求很高:收敛性好、计算PSASP 概述 1 - 2速度快、存储量占用小等,也只有这样,才能满足实际电力系统的计算和分析需要。正是在这样的条件下,PSASP 在国内率先采用稀疏矩阵技术编写了牛顿法潮流计算程序、复杂故障暂态稳定计算程序、网络化简程序等,使程序计算规模从原来的 46 个节点扩展至 200 个节点。 多年来,PSASP 一方面不断增加和扩展其功能以适应飞速发展的电力系统计算分析的需要;另一方面不断跟踪计算机新技术,使其更加友好和方便。 在计算分析功能方面,如今的 PSASP 包含了电力系统的潮流、暂态稳定、小干扰稳定等十几种计算程序,涉及了稳态、暂态、线性、非线性、优化等各种分析手段。 在计...
