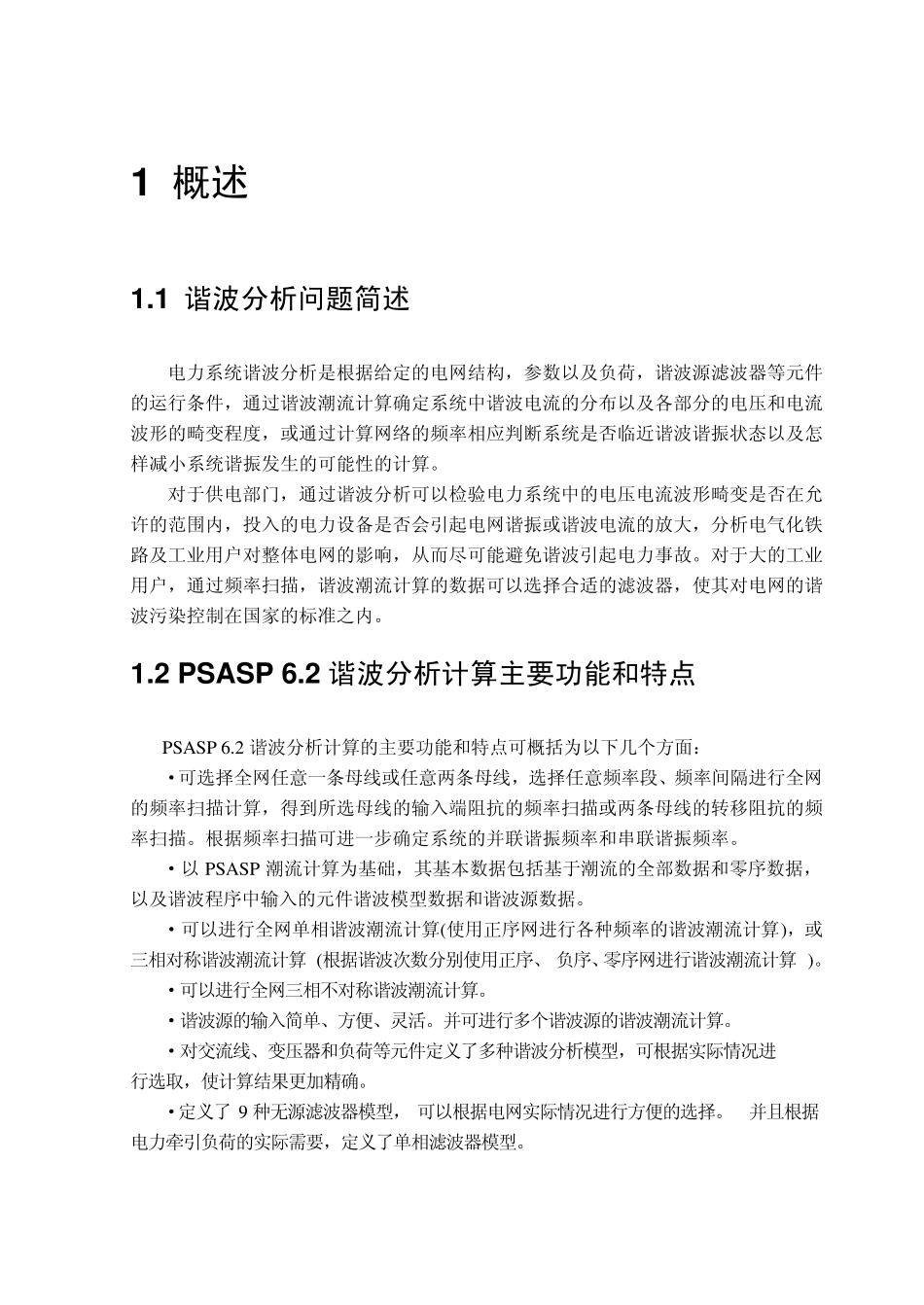

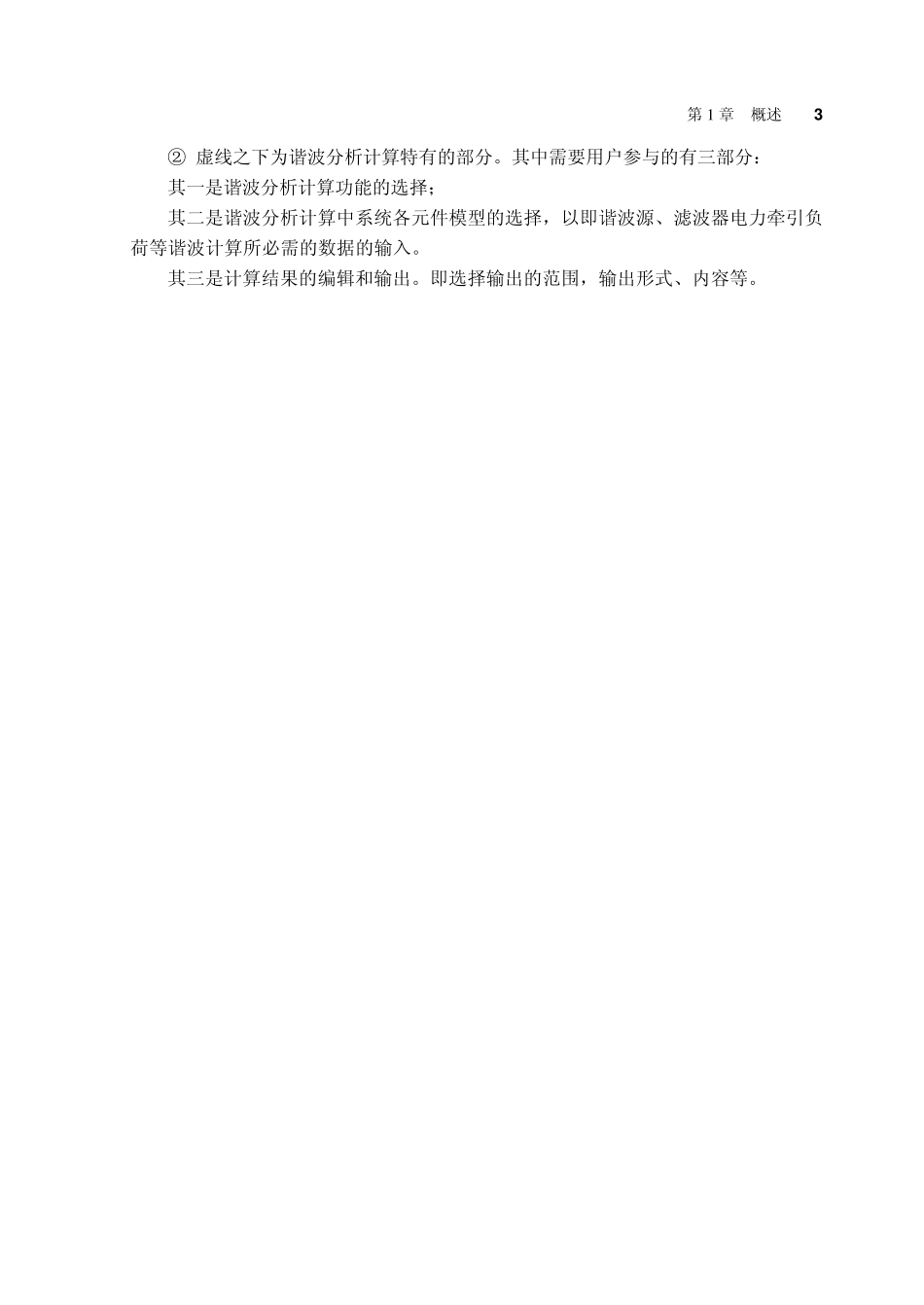

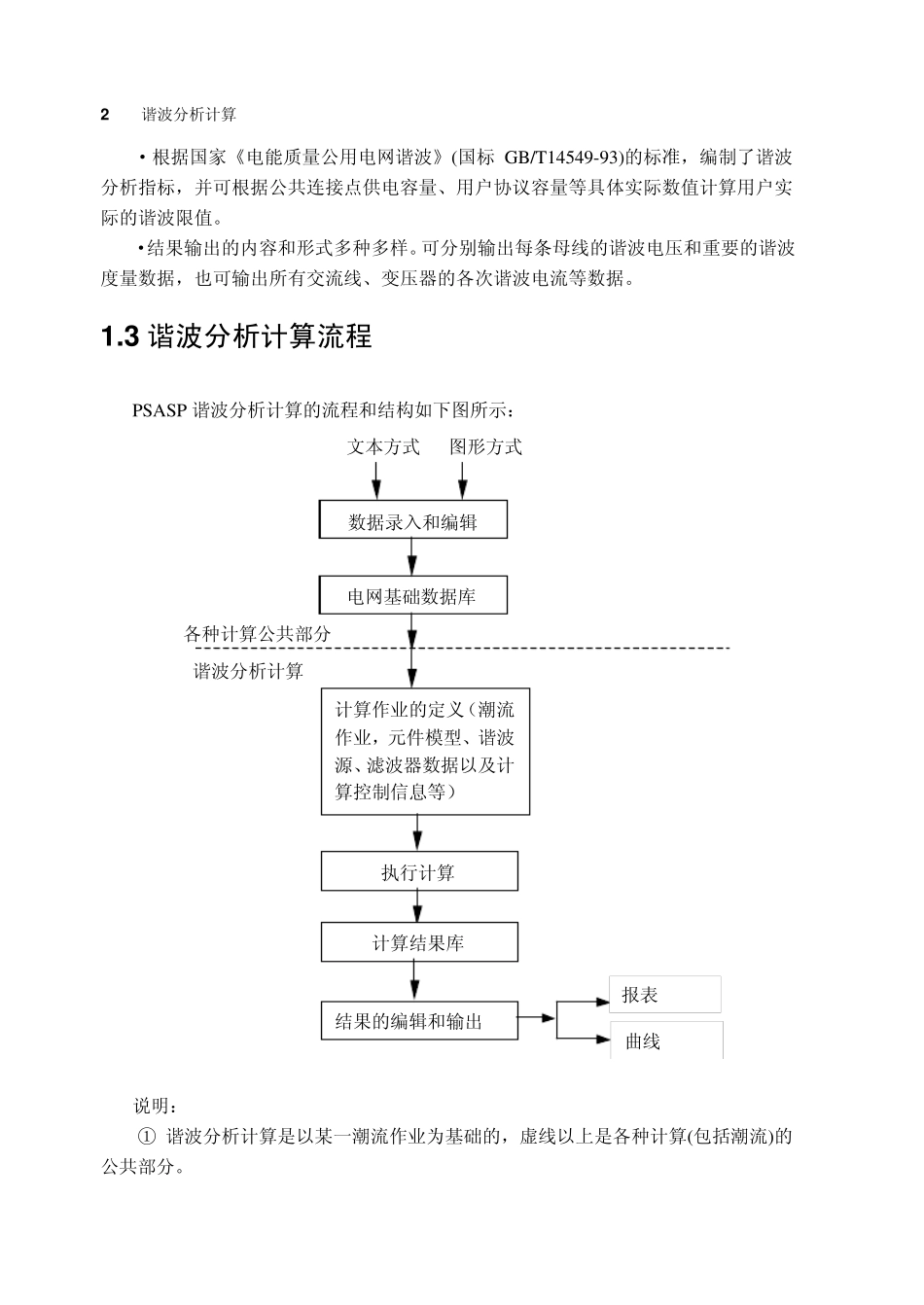

1 概述 1.1 谐波分析问题简述 电力系统谐波分析是根据给定的电网结构，参数以及负荷，谐波源滤波器等元件的运行条件，通过谐波潮流计算确定系统中谐波电流的分布以及各部分的电压和电流波形的畸变程度，或通过计算网络的频率相应判断系统是否临近谐波谐振状态以及怎样减小系统谐振发生的可能性的计算。 对于供电部门，通过谐波分析可以检验电力系统中的电压电流波形畸变是否在允许的范围内，投入的电力设备是否会引起电网谐振或谐波电流的放大，分析电气化铁路及工业用户对整体电网的影响，从而尽可能避免谐波引起电力事故。对于大的工业用户，通过频率扫描，谐波潮流计算的数据可以选择合适的滤波器，使其对电网的谐波污染控制在国家的标准之内。 1.2 PSASP 6.2 谐波分析计算主要功能和特点 PSASP 6.2 谐波分析计算的主要功能和特点可概括为以下几个方面： ·可选择全网任意一条母线或任意两条母线，选择任意频率段、频率间隔进行全网的频率扫描计算，得到所选母线的输入端阻抗的频率扫描或两条母线的转移阻抗的频率扫描。根据频率扫描可进一步确定系统的并联谐振频率和串联谐振频率。 ·以 PSASP潮流计算为基础，其基本数据包括基于潮流的全部数据和零序数据，以及谐波程序中输入的元件谐波模型数据和谐波源数据。 ·可以进行全网单相谐波潮流计算(使用正序网进行各种频率的谐波潮流计算)，或三相对称谐波潮流计算 (根据谐波次数分别使用正序、 负序、零序网进行谐波潮流计算 )。 ·可以进行全网三相不对称谐波潮流计算。 ·谐波源的输入简单、方便、灵活。并可进行多个谐波源的谐波潮流计算。 ·对交流线、变压器和负荷等元件定义了多种谐波分析模型，可根据实际情况进 行选取，使计算结果更加精确。 ·定义了 9 种无源滤波器模型， 可以根据电网实际情况进行方便的选择。并且根据电力牵引负荷的实际需要，定义了单相滤波器模型。 2 谐波分析计算 ·根据国家《电能质量公用电网谐波》(国标 GB/T14549-93)的标准，编制了谐波分析指标，并可根据公共连接点供电容量、用户协议容量等具体实际数值计算用户实际的谐波限值。 ·结果输出的内容和形式多种多样。可分别输出每条母线的谐波电压和重要的谐波度量数据，也可输出所有交流线、变压器的各次谐波电流等数据。 1 .3 谐波分析计算流程 PSASP 谐波分析计算的流程和结构如下图所示： 数据录入和编辑电网基础数据库各种计算公共部分 谐波分析计算 文本方式...
