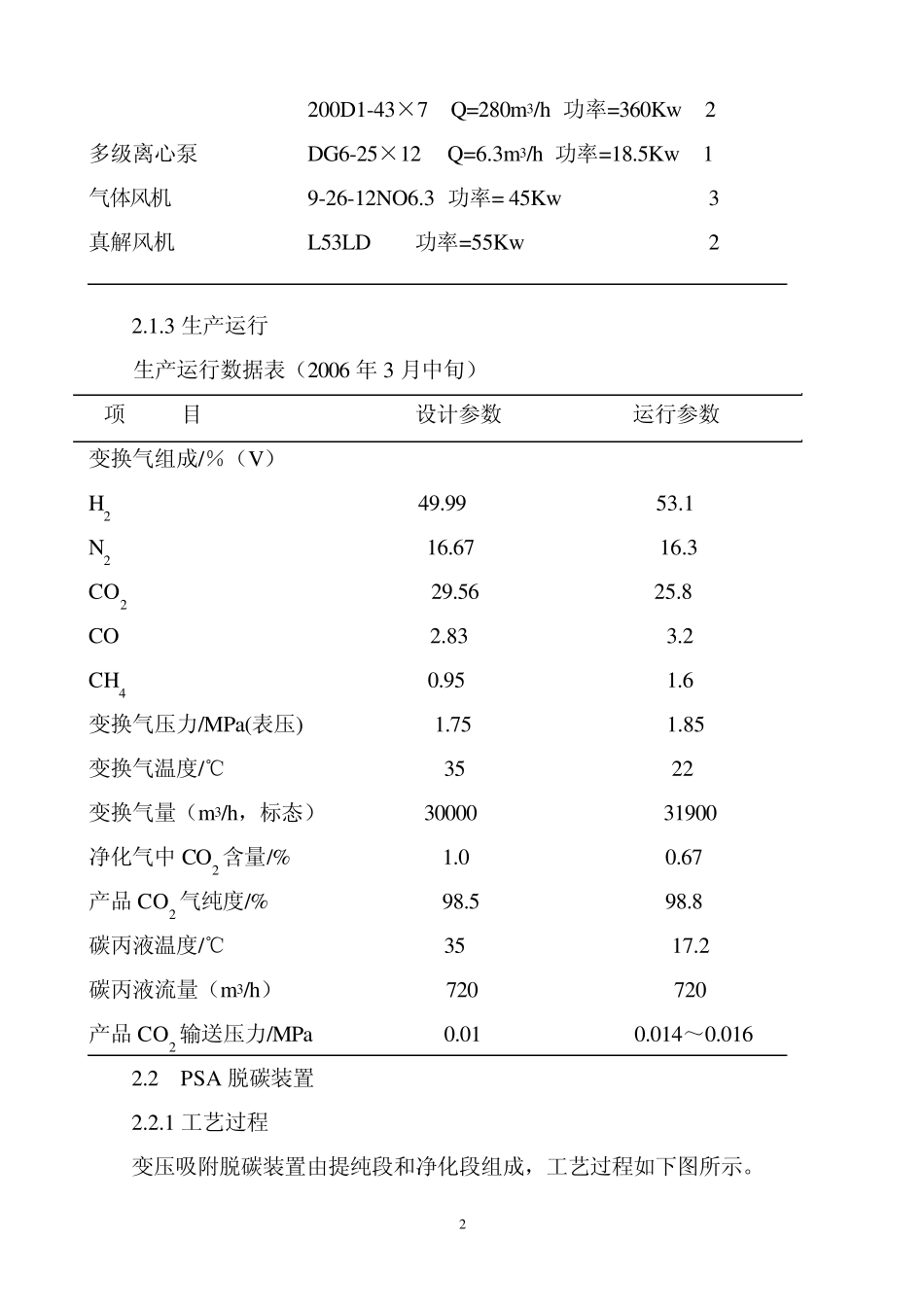

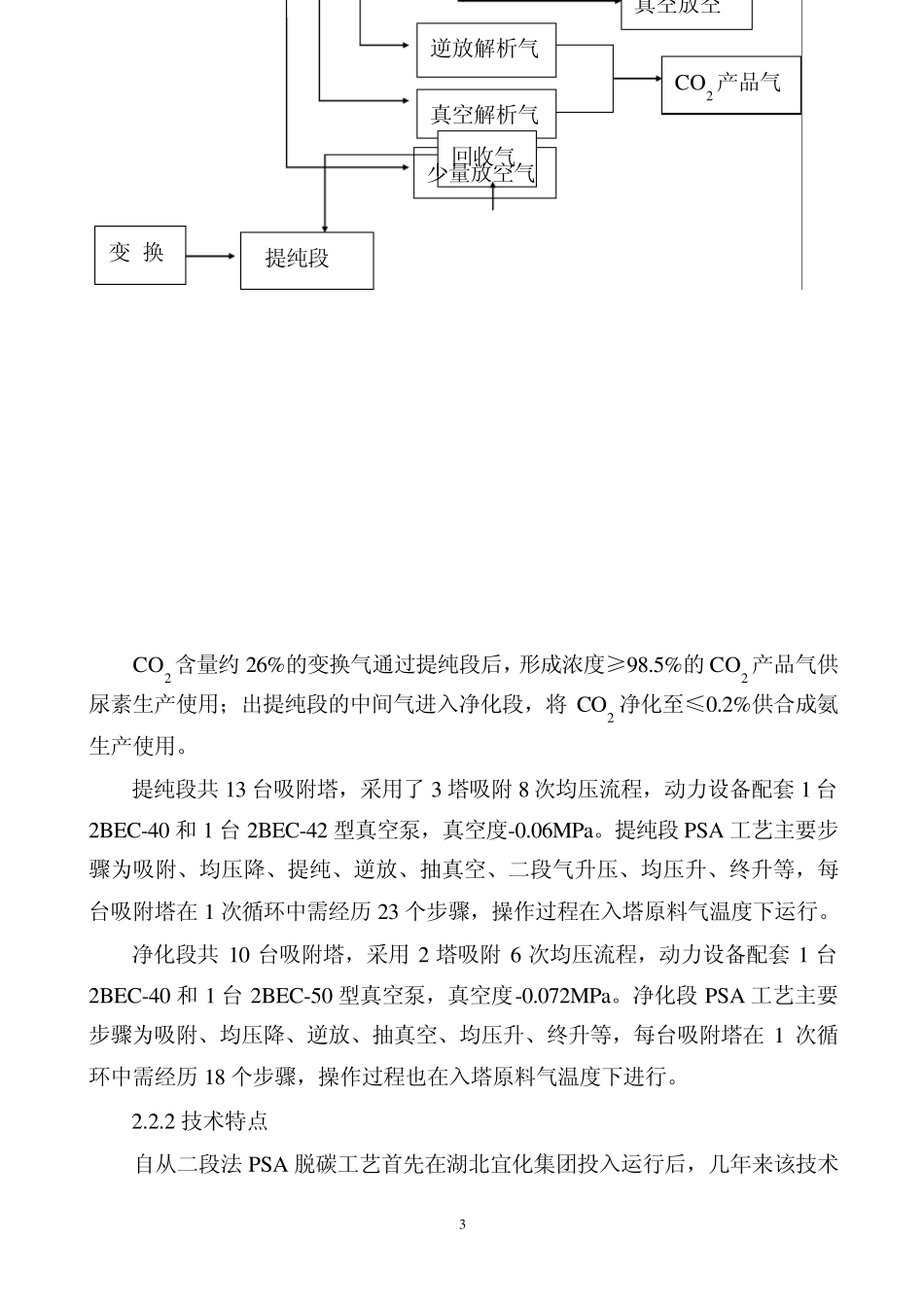

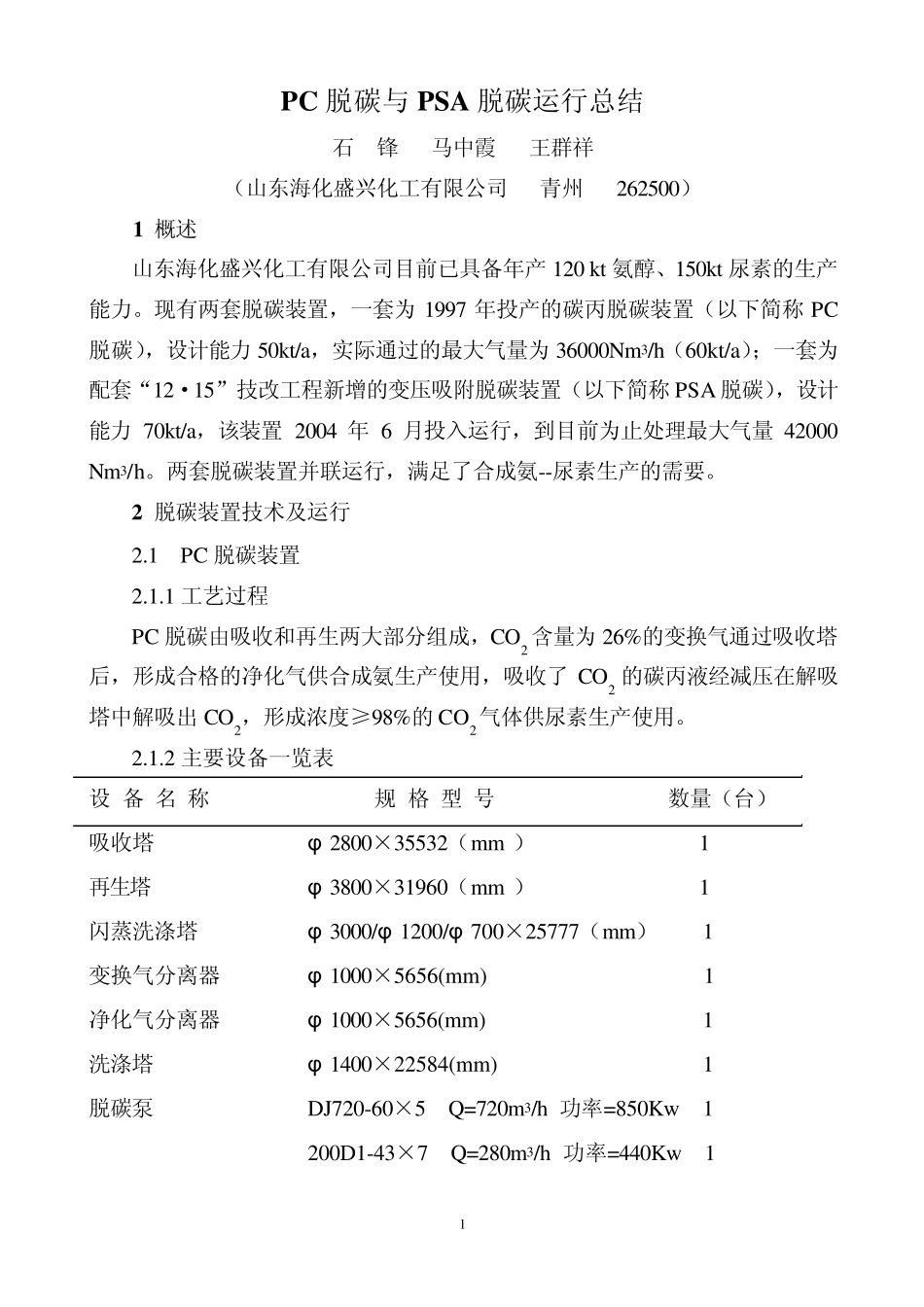

1 PC 脱碳与PSA 脱碳运行总结 石 锋 马中霞 王群祥 （山东海化盛兴化工有限公司 青州 262500） 1 概述 山东海化盛兴化工有限公司目前已具备年产120 kt 氨醇、150kt 尿素的生产能力。现有两套脱碳装置，一套为1997 年投产的碳丙脱碳装置（以下简称PC脱碳），设计能力50kt/a，实际通过的最大气量为36000Nm3/h（60kt/a）；一套为配套“12·15”技改工程新增的变压吸附脱碳装置（以下简称PSA 脱碳），设计能力70kt/a，该装置2004 年6 月投入运行，到目前为止处理最大气量42000 Nm3/h。两套脱碳装置并联运行，满足了合成氨--尿素生产的需要。 2 脱碳装置技术及运行 2.1 PC 脱碳装置 2.1.1 工艺过程 PC 脱碳由吸收和再生两大部分组成，CO2 含量为26%的变换气通过吸收塔后，形成合格的净化气供合成氨生产使用，吸收了 CO2 的碳丙液经减压在解吸塔中解吸出 CO2，形成浓度≥98%的CO2气体供尿素生产使用。 2.1.2 主要设备一览表 设 备 名 称 规 格 型 号 数量（台） 吸收塔 φ 2800×35532（mm ） 1 再生塔 φ 3800×31960（mm ） 1 闪蒸洗涤塔 φ 3000/φ 1200/φ 700×25777（mm） 1 变换气分离器 φ 1000×5656(mm) 1 净化气分离器 φ 1000×5656(mm) 1 洗涤塔 φ 1400×22584(mm) 1 脱碳泵 DJ720-60×5 Q=720m3/h 功率=850Kw 1 200D1-43×7 Q=280m3/h 功率=440Kw 1 2 200D1-43×7 Q=280m3/h 功率=360Kw 2 多级离心泵 DG6-25×12 Q=6.3m3/h 功率=18.5Kw 1 气体风机 9-26-12NO6.3 功率= 45Kw 3 真解风机 L53LD 功率=55Kw 2 2.1.3 生产运行 生产运行数据表（2006 年 3 月中旬） 项 目 设计参数 运行参数 变换气组成/％（V） H2 49.99 53.1 N2 16.67 16.3 CO2 29.56 25.8 CO 2.83 3.2 CH4 0.95 1.6 变换气压力/MPa(表压) 1.75 1.85 变换气温度/℃ 35 22 变换气量（m3/h，标态） 30000 31900 净化气中 CO2 含量/% 1.0 0.67 产品 CO2 气纯度/% 98.5 98.8 碳丙液温度/℃ 35 17.2 碳丙液流量（m3/h） 720 720 产品 CO2 输送压力/MPa 0.01 0.014～0.016 2.2 PSA 脱碳装置 2.2.1 工艺过程 变压吸附脱碳装置由提纯段和净化段组成，工艺过程如下图所示。 3 CO2 含量约26%的变换气通过提纯段后，形成浓度≥98.5%的CO2 产品气供尿素生产使用；出提纯段的中间气进入净化段，将CO2 净化至≤0...
