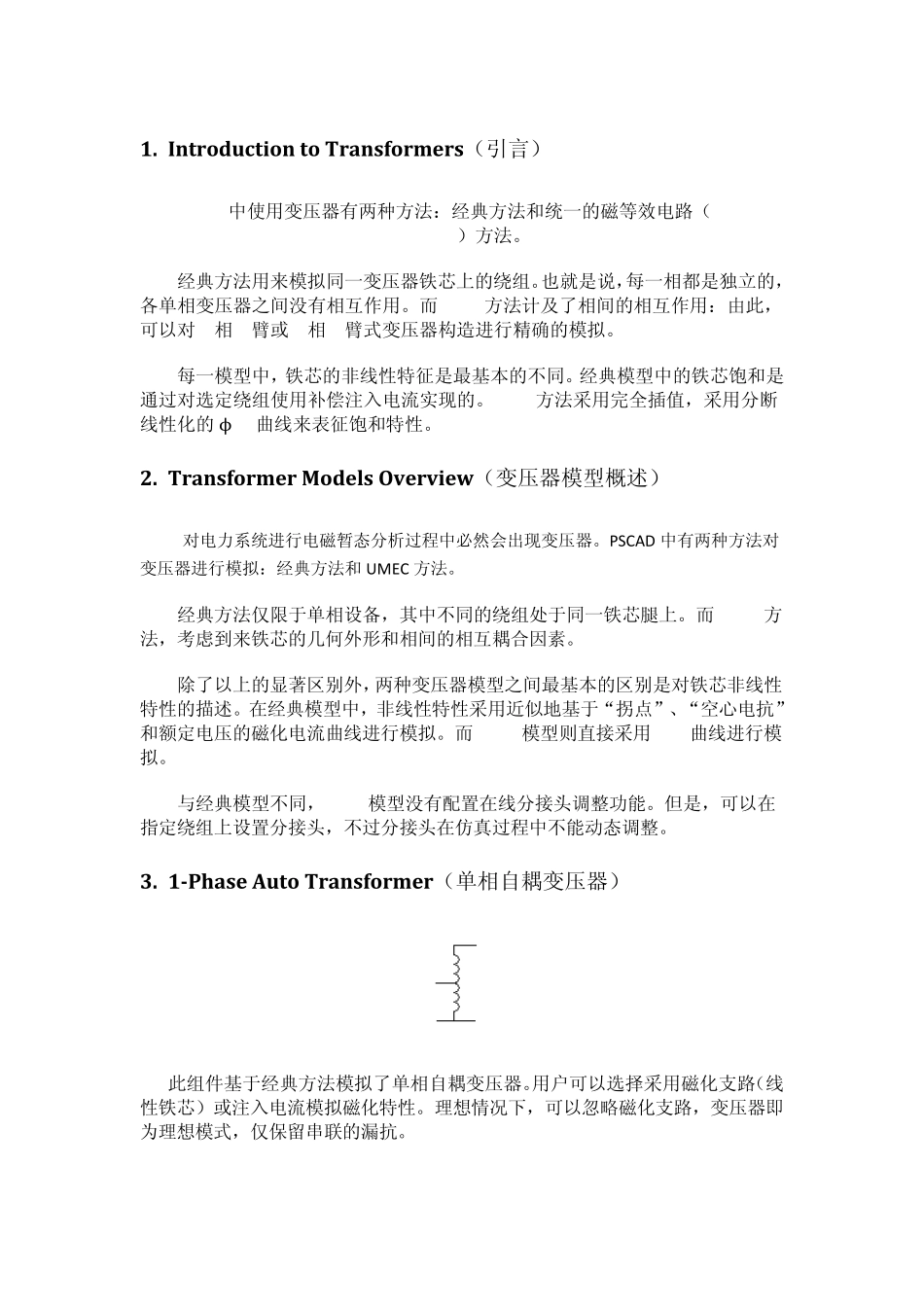

1. Introduction to Transformers（引言） EMTDC中使用变压器有两种方法：经典方法和统一的磁等效电路（unified magnetic equivalent circuit (UMEC)）方法。 经典方法用来模拟同一变压器铁芯上的绕组。也就是说，每一相都是独立的，各单相变压器之间没有相互作用。而 UMEC方法计及了相间的相互作用：由此，可以对 3相 3臂或 3相 5臂式变压器构造进行精确的模拟。 每一模型中，铁芯的非线性特征是最基本的不同。经典模型中的铁芯饱和是通过对选定绕组使用补偿注入电流实现的。UMEC方法采用完全插值，采用分断线性化的 ϕ-I曲线来表征饱和特性。 2. Transformer Models Overview （变压器模型概述） 对电力系统进行电磁暂态分析过程中必然会出现变压器。PSCAD 中有两种方法对变压器进行模拟：经典方法和 U MEC 方法。 经典方法仅限于单相设备，其中不同的绕组处于同一铁芯腿上。而 UMEC方法，考虑到来铁芯的几何外形和相间的相互耦合因素。 除了以上的显著区别外，两种变压器模型之间最基本的区别是对铁芯非线性特性的描述。在经典模型中，非线性特性采用近似地基于“拐点”、“空心电抗”和额定电压的磁化电流曲线进行模拟。而 UMEC模型则直接采用 V-I曲线进行模拟。 与经典模型不同，UMEC模型没有配置在线分接头调整功能。但是，可以在指定绕组上设置分接头，不过分接头在仿真过程中不能动态调整。 3. 1-Phase Auto Transformer（单相自耦变压器） 此组件基于经典方法模拟了单相自耦变压器。用户可以选择采用磁化支路（线性铁芯）或注入电流模拟磁化特性。理想情况下，可以忽略磁化支路，变压器即为理想模式，仅保留串联的漏抗。 4. 3-Phase Star-Star Au to Transformer（三相星形连接的自耦变压器） 此组件模拟了由3个单相构成的3相自耦变压器。用户可以选择采用磁化支路（线性铁芯）或注入电流模拟磁化特性。理想情况下，可以忽略磁化支路，变压器即为理想模式，仅保留串联的漏抗。 此组件有以下外部连接：  Top left connection: 高压侧  Top right connection: 低压侧  Bottom left connection: 三相绕组的星形连接点 其连接方式如下图所示: 5. Modeling Au totransformers（模拟自耦变压器） 在 PSCAD 中，除了可直接使用上述的自耦变压器模型外，用户还可以借助现有的具有合适分接头的变压器分模型可自己构造自耦变模型。 如下图所示，其为单相自耦变的等效电...
