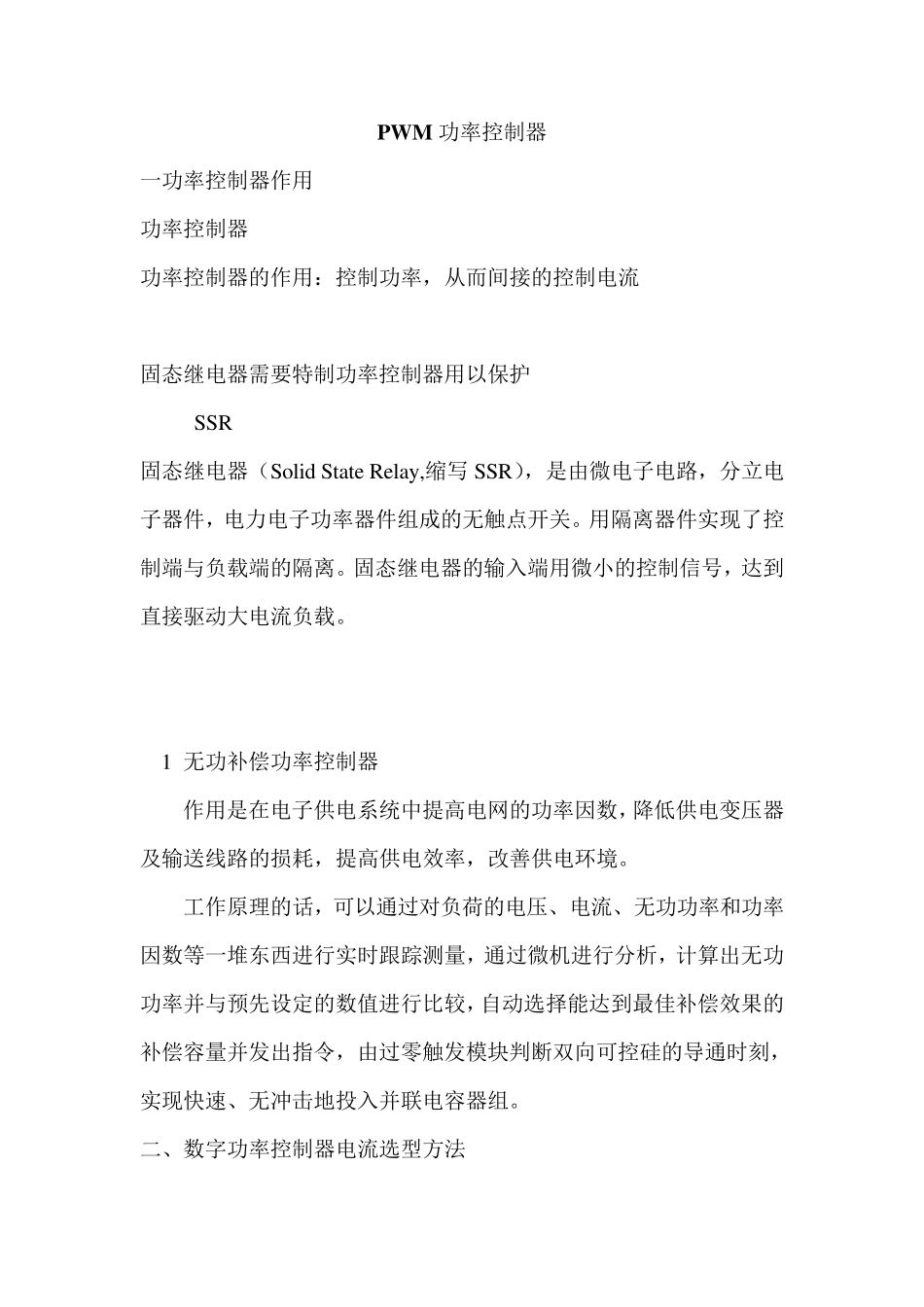

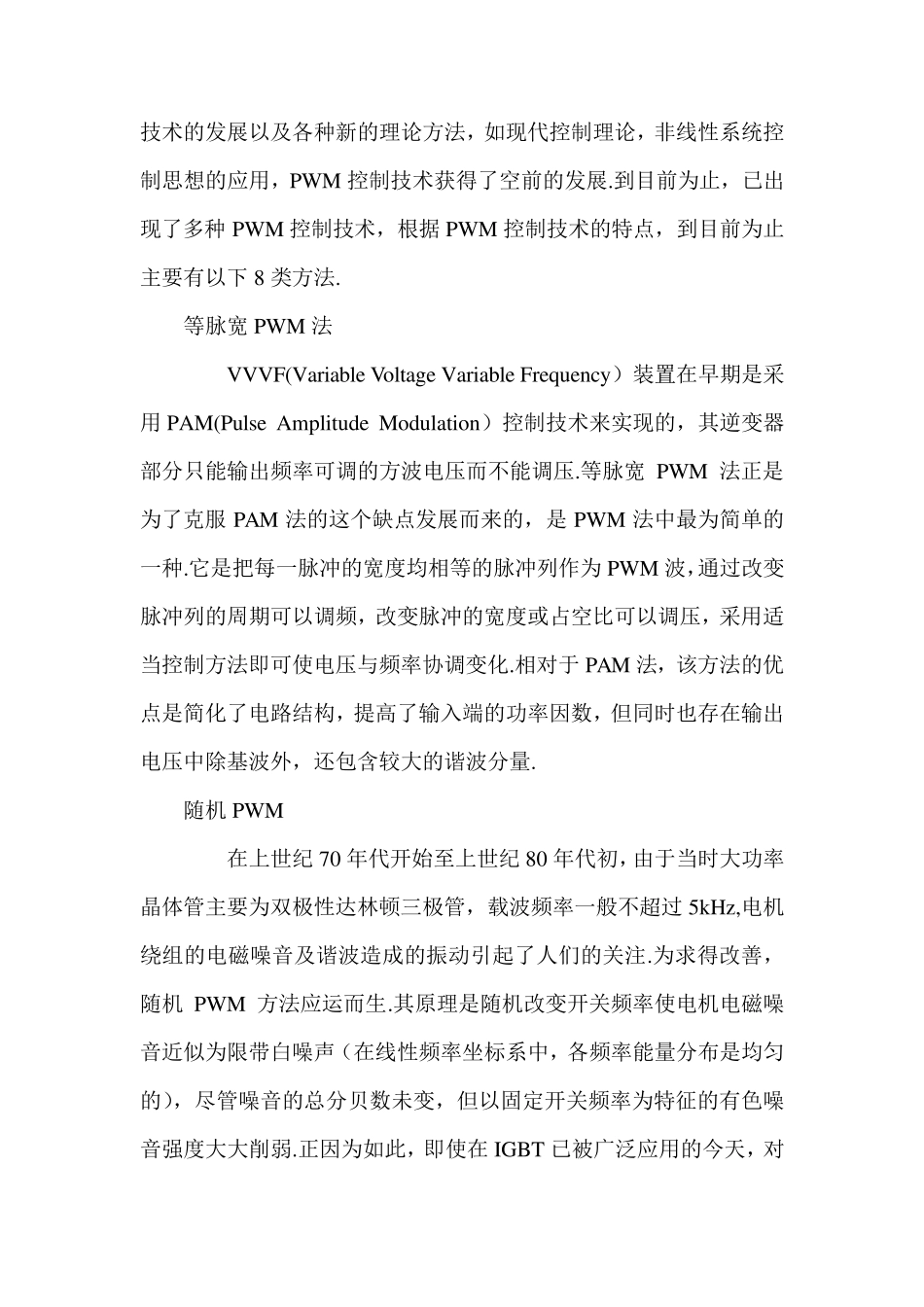

PW M 功率控制器 一功率控制器作用 功率控制器 功率控制器的作用：控制功率，从而间接的控制电流 固态继电器需要特制功率控制器用以保护 SSR 固态继电器（Solid State Relay ,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。 1 无功补偿功率控制器 作用是在电子供电系统中提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。 工作原理的话，可以通过对负荷的电压、电流、无功功率和功率因数等一堆东西进行实时跟踪测量，通过微机进行分析，计算出无功功率并与预先设定的数值进行比较，自动选择能达到最佳补偿效果的补偿容量并发出指令，由过零触发模块判断双向可控硅的导通时刻，实现快速、无冲击地投入并联电容器组。 二、数字功率控制器电流选型方法 控制方法 采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同.PW M 控制技术就是以该结论为理论基础，对半导体开关器件的导通和关断进行控制,使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形.按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率. PW M 控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪 80 年代以前一直未能实现.直到进入上世纪 80 年代，随着全控型电力电子器件的出现和迅速发展，PW M 控制技术才真正得到应用.随着电力电子技术，微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论，非线性系统控制思想的应用，PWM 控制技术获得了空前的发展.到目前为止，已出现了多种PWM 控制技术，根据PWM 控制技术的特点，到目前为止主要有以下8 类方法. 等脉宽PWM 法 VVVF(Variable Voltage Variable Frequency）装置在早期是采用PAM(Pulse Amplitude Modulation）控制技术来实现的，其逆变器部分只能输出频率可调的方波电压而不能调压.等脉宽PWM 法正是为了克服PAM 法的这个缺点发展而来的，是PWM 法中最为简单的一种.它是把每一脉冲的宽度均相等的脉冲列作为PWM 波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化.相对于 PAM ...
