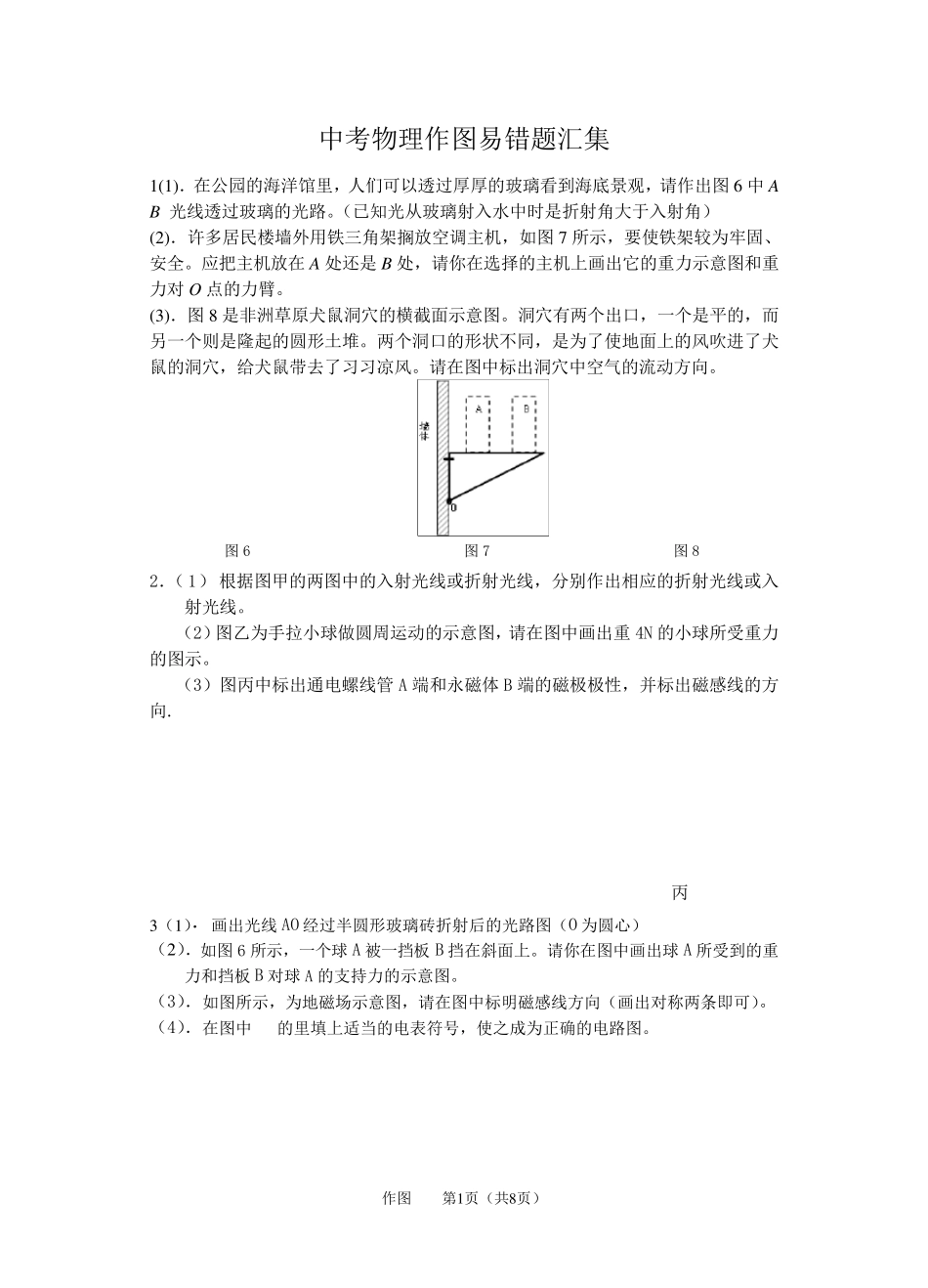

作图 第1 页（共8 页） 中考物理作图易错题汇集 1 (1 )．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图6 中A B 光线透过玻璃的光路。（已知光从玻璃射入水中时是折射角大于入射角） (2 )．许多居民楼墙外用铁三角架搁放空调主机，如图7 所示，要使铁架较为牢固、安全。应把主机放在A 处还是B 处，请你在选择的主机上画出它的重力示意图和重力对 O 点的力臂。 (3 )．图8 是非洲草原犬鼠洞穴的横截面示意图。洞穴有两个出口，一个是平的，而另一个则是隆起的圆形土堆。两个洞口的形状不同，是为了使地面上的风吹进了犬鼠的洞穴，给犬鼠带去了习习凉风。请在图中标出洞穴中空气的流动方向。 2．（1）根据图甲的两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。 （2）图乙为手拉小球 做 圆周 运 动的示意图，请在图中画出重 4N 的小球 所受 重力的图示。 （3）图丙 中标出通 电 螺 线管 A 端 和永 磁 体 B 端 的磁 极 极 性 ，并 标出磁 感 线的方向. 3 （1 ）．画出光线AO 经 过半 圆形玻璃砖 折射后 的光路图（O 为圆心 ） （2 ）．如图6 所示，一个球 A 被 一挡 板 B 挡 在斜 面上。请你在图中画出球 A 所受 到的重力和挡 板 B 对球 A 的支 持 力的示意图。 （3）．如图所示，为地磁 场 示意图，请在图中标明 磁 感 线方向（画出对称 两条 即 可）。 （4）．在图中 的里填 上适 当 的电 表 符 号 ，使之 成 为正 确 的电 路图。 图6 图7 图8 丙 作图 第2页（共8页） 4、（1）如图所示，L1 为入射光线，L2 为出射光线。请在图中添加合理的光学器件。（注意所添加的器件位置要正确） （2）如图所示，杠杆在力F1、F2 作用下处于平衡状态，L1 为F1 的力臂。请在图中作出F2 的力臂L2 及力F1。 （3）1820 年，安培在科学院例会上做了一个小实验，引起了与会科学家的极大兴趣。他将一个螺线管从中间用细线悬挂起来，使之可以灵活转动。实验发现，通电螺线管静止时两端总是指向南北方向。若实验中螺线管的绕线情况如上图所示，且静止时左端指南。请用箭头在图中标出电流方向。 5．①在图15中画出水平木棒所受阻力F2以及阻力F2的力臂和动力F1的力臂。 ②如图16所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）。(4分) 6（1）．如图所示为自行车脚踏...
