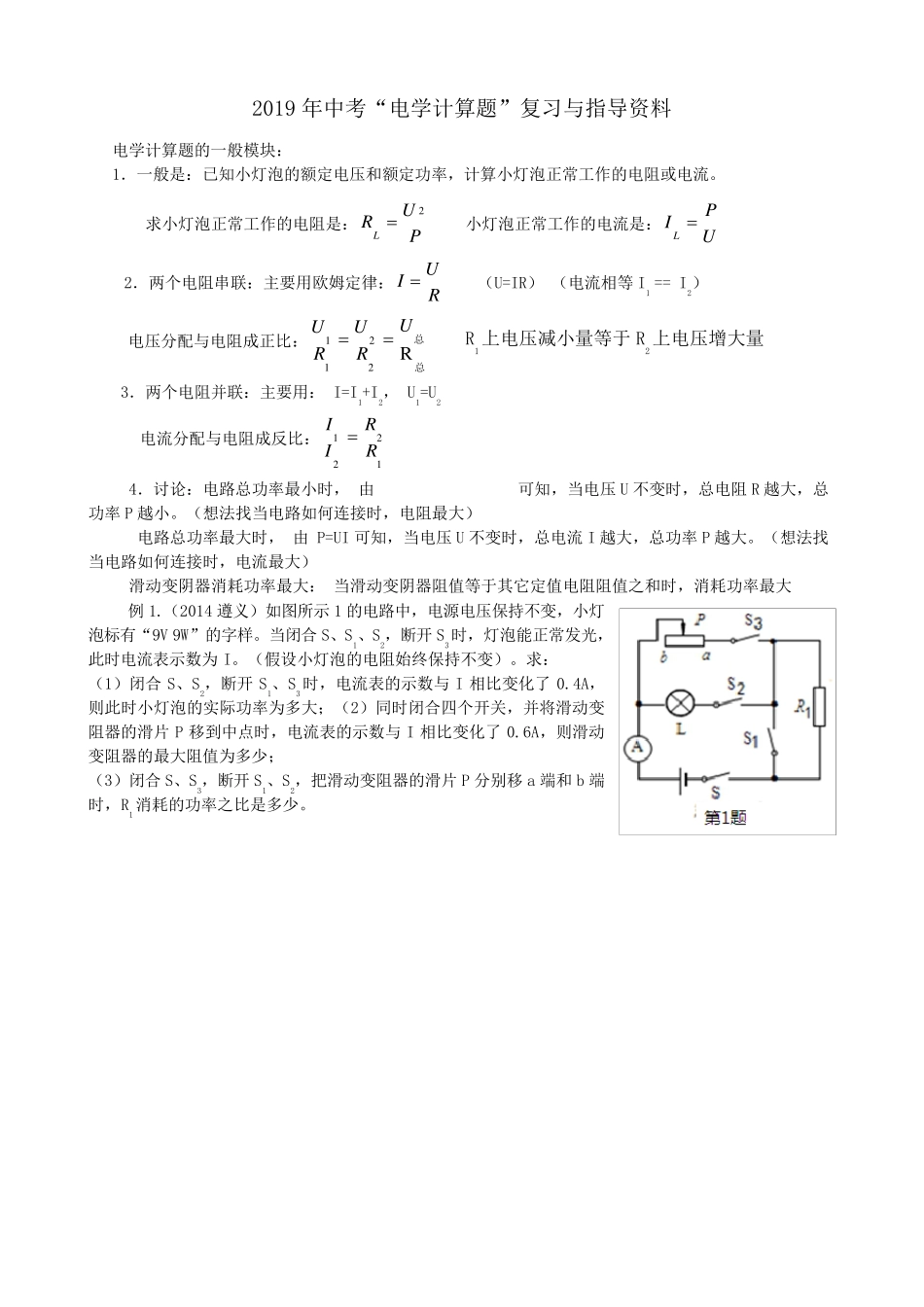

2019 年中考“电学计算题”复习与指导资料 电学计算题的一般模块： 1．一般是：已知小灯泡的额定电压和额定功率，计算小灯泡正常工作的电阻或电流。 求小灯泡正常工作的电阻是：PURL2 小灯泡正常工作的电流是：UPIL  2．两个电阻串联：主要用欧姆定律：RUI  （U=IR） （电流相等 I1 == I2） 电压分配与电阻成正比：总总R2211URURU R1上电压减小量等于 R2上电压增大量 3．两个电阻并联：主要用： I=I1+I2， U1=U2 电流分配与电阻成反比：1221RRII 4．讨论：电路总功率最小时， 由 可知，当电压 U 不变时，总电阻 R 越大，总功率 P 越小。（想法找当电路如何连接时，电阻最大） 电路总功率最大时， 由 P=UI 可知，当电压 U 不变时，总电流 I 越大，总功率 P 越大。（想法找当电路如何连接时，电流最大） 滑动变阴器消耗功率最大： 当滑动变阴器阻值等于其它定值电阻阻值之和时，消耗功率最大 例 1.（2014 遵义）如图所示 1 的电路中，电源电压保持不变，小灯泡标有“9V 9W”的字样。当闭合 S、S1、S2，断开 S3时，灯泡能正常发光，此时电流表示数为 I。（假设小灯泡的电阻始终保持不变）。求： （1）闭合 S、S2，断开 S1、S3时，电流表的示数与 I 相比变化了 0.4A，则此时小灯泡的实际功率为多大；（2）同时闭合四个开关，并将滑动变阻器的滑片 P 移到中点时，电流表的示数与 I 相比变化了 0.6A，则滑动变阻器的最大阻值为多少； （3）闭合 S、S3，断开 S1、S2，把滑动变阻器的滑片 P 分别移 a 端和 b 端时，R1消耗的功率之比是多少。 例2.（2013 遵义）. 如图2 所示，电路中电源电压和灯L 的电阻保持不变，定值电阻R = 20Ω，灯L 标有“8V 6.4W”字样，电流表用 0-0.6A 量程，电压表用 0-15V 量程。 （1）灯泡 L 的电阻为多少？ （2）开关 S1闭合，S2、S3断开时，电压表的示数为 6V，电源电压为多少？ （3）将滑动变阻器的滑片移到 b 端，闭合开关 S1、S2、S3时，电流表的示数为 0.6A，滑动变阻器的最大电阻为多少？ （4）当开关 S2闭合，S1、S3断开，在确保电路安全的情况下，当电路消耗的功率最大时，滑动变阻器消耗的功率是多少？ 例3.（2012 遵义）如图3 所示，电源电压保持不变，小灯泡 L 标有“6V 3W”的字样，滑动变阻器R1的阻值变化范围为 0～200W，定值电阻R2的阻值为 10W。（灯丝的电阻不随温度变化） （1）小灯...
