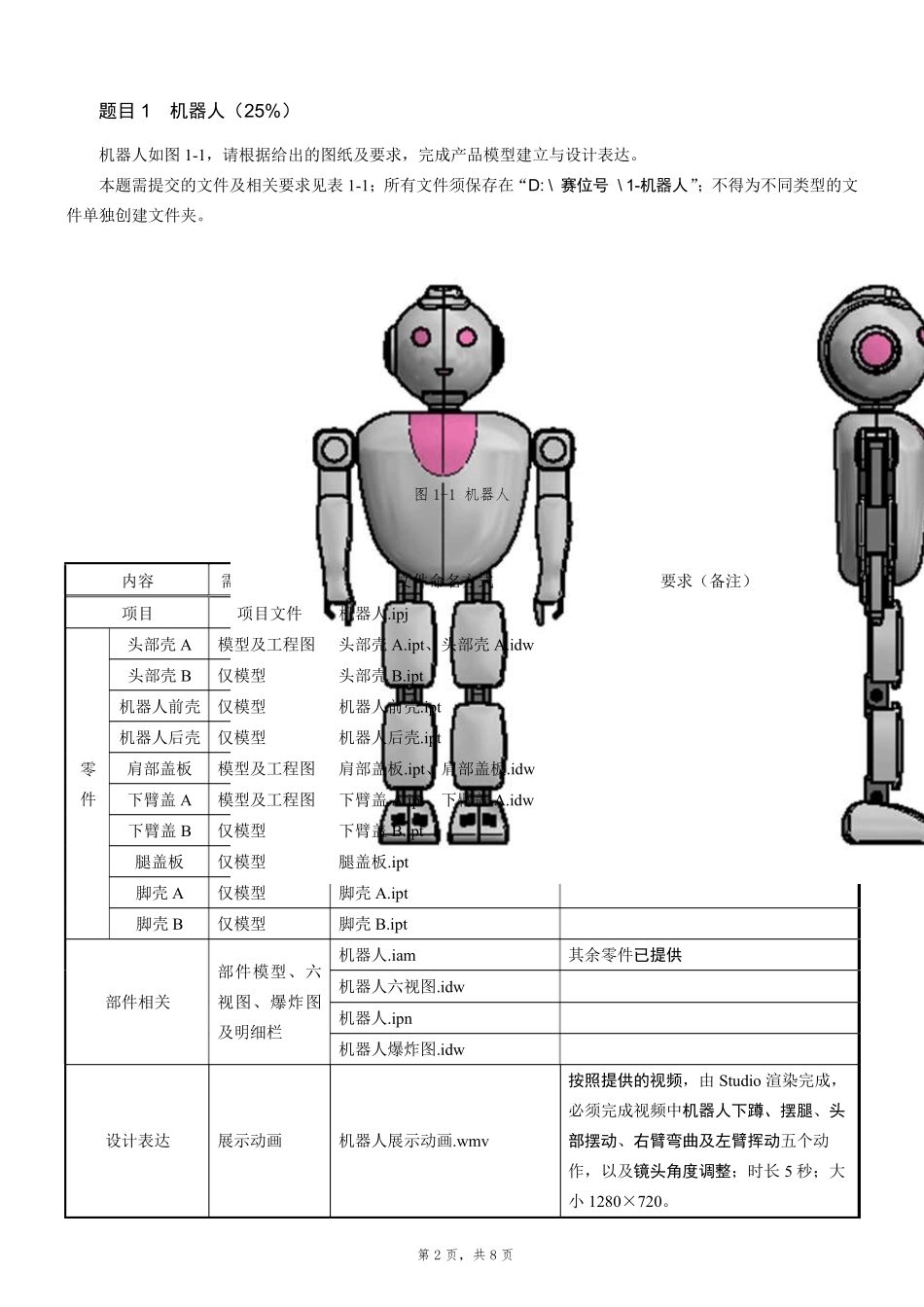

第1 页,共 8 页 2018 年全国职业院校技能大赛中职 “工业产品设计与创客实践”赛项样题 参赛选手须知 1. 比赛时间4 小时,赛题共3 大题5 道题目,参赛选手需完成全部题目。 2. 参赛选手应始终保持赛题、图册完整,不得拆散赛题或图册。 3. 参赛选手须严格按照题目规定的路径及名称存储文件,并在比赛过程中及时保存。 4. 工程图按照题目图纸样式,依据机械制图“图样画法”国家标准绘制;工程图标题栏、明细栏要求如下: (1) 六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例;零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。 (2) 工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注;明细栏总宽 180mm,各列宽度依次为 8mm、40mm、44mm、8mm、38mm、22mm、20mm。 3 2 1 序号 代号 名称 数量 材料 重量 备注 5. 题目3-1 由 Fusion 360 完成;其他题目中模型及工程图、效果图、动画等由 Inventor 完成,说明(制造)文档由 Microsoft Word 或Microsoft Pow erPoint 完成。 零件材料 图样名称 图样代号 零件重量 视图比例 第2 页,共8 页 题目1 机器人(25%) 机器人如图1-1,请根据给出的图纸及要求,完成产品模型建立与设计表达。 本题需提交的文件及相关要求见表1-1;所有文件须保存在“D: \ 赛位号 \ 1-机器人”;不得为不同类型的文件单独创建文件夹。 表1-1 题目1 需提交的文件 内容 需提交的文件 文件命名方式 要求(备注) 项目 项目文件 机器人.ipj 零 件 头部壳A 模型及工程图 头部壳A.ipt、头部壳A.idw 头部壳B 仅模型 头部壳B.ipt 机器人前壳 仅模型 机器人前壳.ipt 机器人后壳 仅模型 机器人后壳.ipt 肩部盖板 模型及工程图 肩部盖板.ipt、肩部盖板.idw 下臂盖A 模型及工程图 下臂盖A.ipt、下臂盖A.idw 下臂盖B 仅模型 下臂盖B.ipt 腿盖板 仅模型 腿盖板.ipt 脚壳A 仅模型 脚壳A.ipt 脚壳B 仅模型 脚壳B.ipt 部件相关 部件模型、六视图、爆炸图及明细栏 机器人.iam 其余零件已提供 机器人六视图.idw 机器人.ipn 机器人爆炸图.idw 设计表达 展示动画 机器人展示动画.w mv 按照提供的视频,由Studio 渲染完成,必须完成视频中机器人下蹲、摆腿、头部摆动、右臂弯曲及左臂挥动五个动作,以及镜头角度调整;时长5 秒;大小1280×720。 图 1-1 ...
