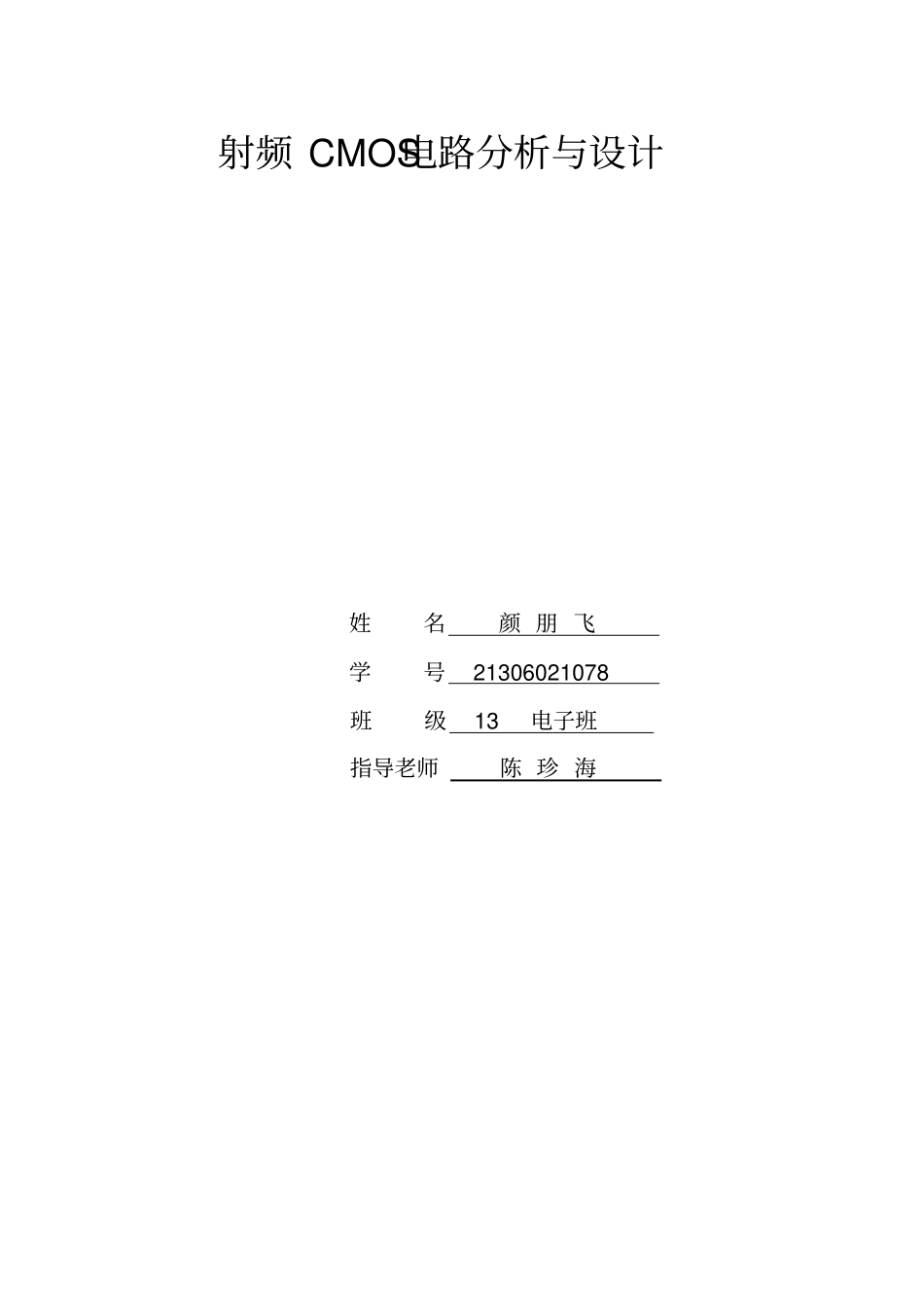

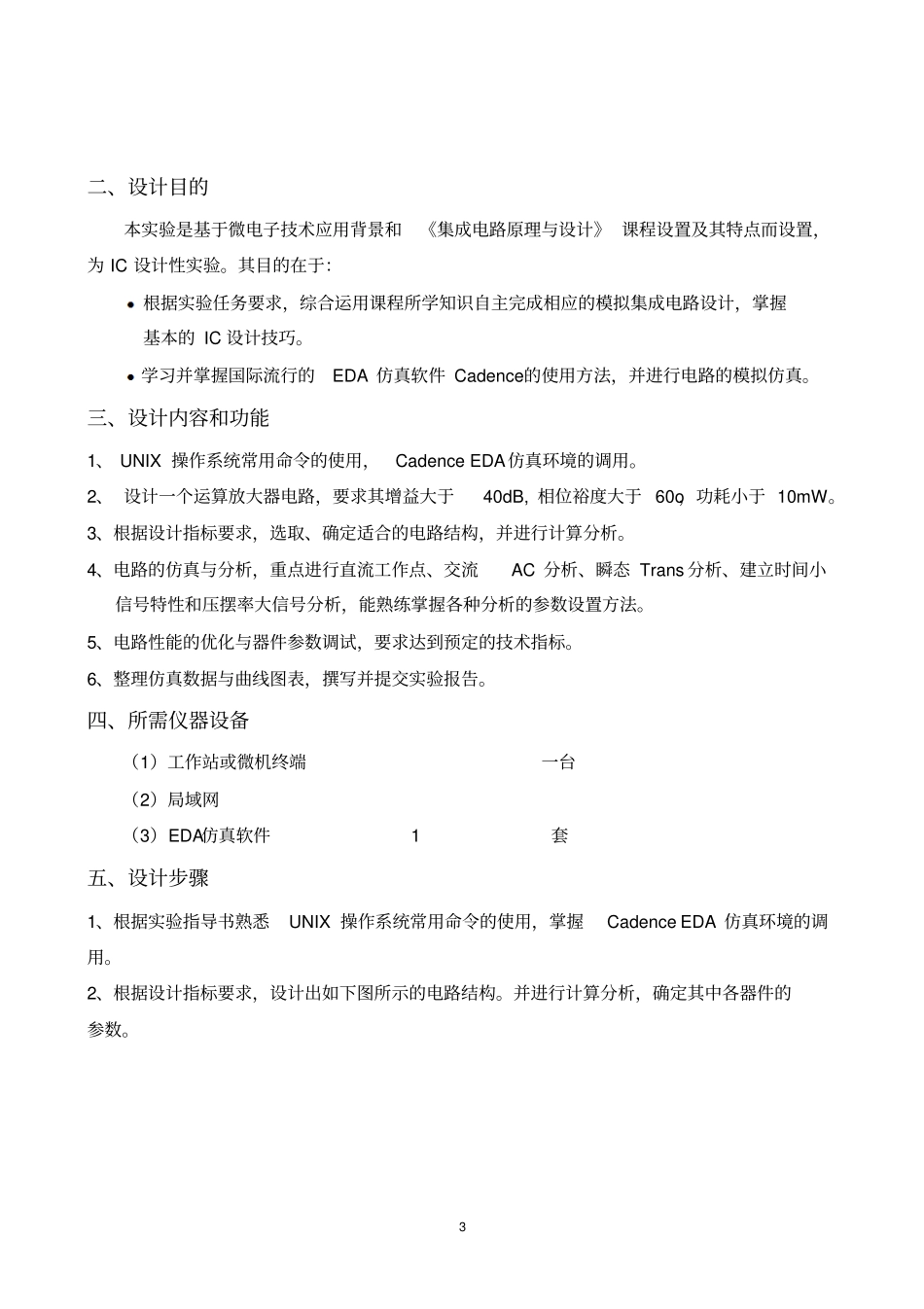

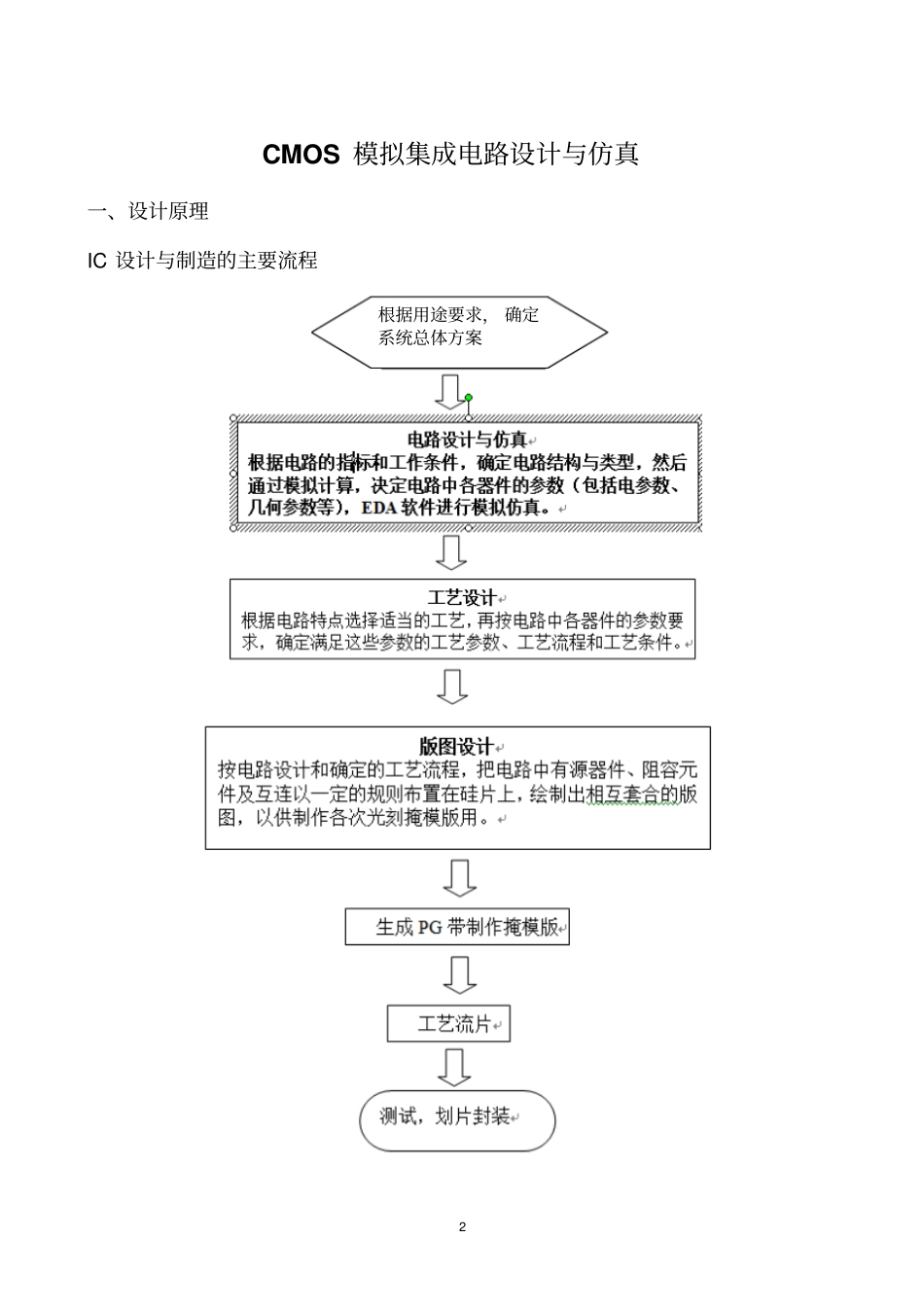

射频 CMOS电路分析与设计姓名颜 朋 飞学号 21306021078 班级 13电子班指导老师陈 珍 海2 根据用途要求， 确定系统总体方案CMOS 模拟集成电路设计与仿真一、设计原理IC 设计与制造的主要流程3 二、设计目的本实验是基于微电子技术应用背景和《集成电路原理与设计》 课程设置及其特点而设置，为 IC 设计性实验。其目的在于：根据实验任务要求，综合运用课程所学知识自主完成相应的模拟集成电路设计，掌握基本的 IC 设计技巧。学习并掌握国际流行的EDA 仿真软件 Cadence的使用方法，并进行电路的模拟仿真。三、设计内容和功能1、 UNIX 操作系统常用命令的使用，Cadence EDA仿真环境的调用。2、 设计一个运算放大器电路，要求其增益大于40dB, 相位裕度大于 60o，功耗小于 10mW。3、根据设计指标要求，选取、确定适合的电路结构，并进行计算分析。4、电路的仿真与分析，重点进行直流工作点、交流AC 分析、瞬态 Trans 分析、建立时间小信号特性和压摆率大信号分析，能熟练掌握各种分析的参数设置方法。5、电路性能的优化与器件参数调试，要求达到预定的技术指标。6、整理仿真数据与曲线图表，撰写并提交实验报告。四、所需仪器设备（1）工作站或微机终端一台（2）局域网（3）EDA仿真软件 1套五、设计步骤1、根据实验指导书熟悉UNIX 操作系统常用命令的使用，掌握Cadence EDA 仿真环境的调用。2、根据设计指标要求，设计出如下图所示的电路结构。并进行计算分析，确定其中各器件的参数。4 调用 Symbol生成命令，生成符号如下图。3、电路的仿真与分析，重点进行直流工作点、交流AC分析、瞬态 Trans 分析，能熟练掌握各种分析的参数设置方法。电源电压设置：5 输入信号设置：建立时间测试信号设置：4、电路性能的优化与器件参数调试，要求达到预定的技术指标。首先是 -3dB 带宽调试，得 f-3dB=475KHz。6 由相位裕度为 88 度，单位增益带宽48.6MHz。由下图可知，建立时间为42.6ns 。7 由下图可知压摆率为20.9V/us 。六、数据及结果分析：1, 电路设计及参数如下：2，直流特性测试，电路输入和输出曲线如下图：8 从静态工作点看出，静态功耗为7.3mW。3，幅频和相频特性如图：，由上可知，增益为57dB，相位裕度为 15 度， 0dB带宽 100MHz。3, 通过本次实验掌握了UNIX 操作系统常用命令的使用，Cadence EDA 仿真环境的调用。达到了实验目的。9 4, 根据设计指标要求，设计出一种运算放大器，并进行了...
