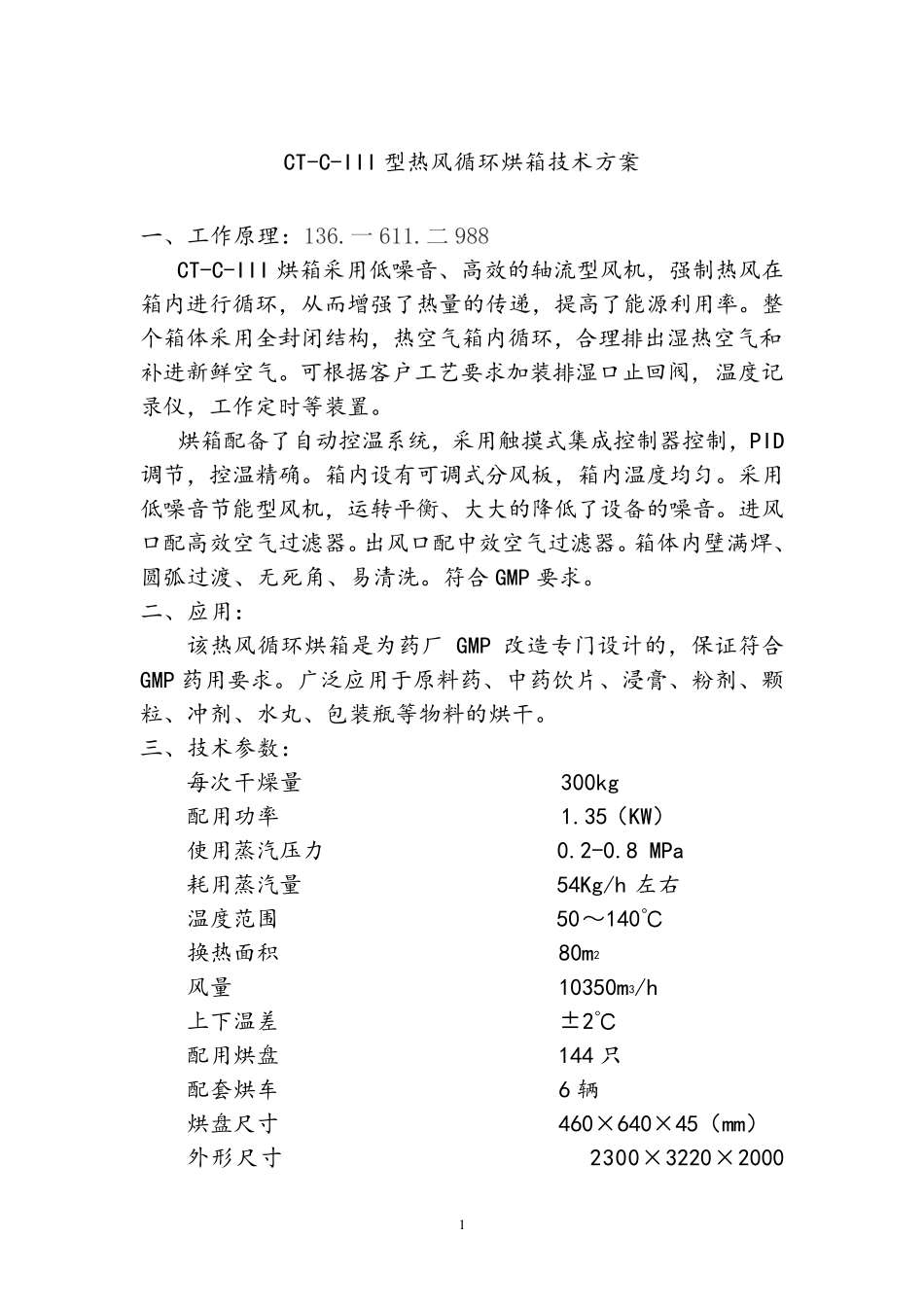

1 CT-C-III 型热风循环烘箱技术方案 一、工作原理：136.一 611.二988 CT-C-III 烘箱采用低噪音、高效的轴流型风机，强制热风在箱内进行循环，从而增强了热量的传递，提高了能源利用率。整个箱体采用全封闭结构，热空气箱内循环，合理排出湿热空气和补进新鲜空气。可根据客户工艺要求加装排湿口止回阀，温度记录仪，工作定时等装置。 烘箱配备了自动控温系统，采用触摸式集成控制器控制，PID调节，控温精确。箱内设有可调式分风板，箱内温度均匀。采用低噪音节能型风机，运转平衡、大大的降低了设备的噪音。进风口配高效空气过滤器。出风口配中效空气过滤器。箱体内壁满焊、圆弧过渡、无死角、易清洗。符合GMP 要求。 二、应用： 该热风循环烘箱是为药厂GMP 改造专门设计的，保证符合GMP 药用要求。广泛应用于原料药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶等物料的烘干。 三、技术参数： 每次干燥量 300kg 配用功率 1.35（KW） 使用蒸汽压力 0.2-0.8 MPa 耗用蒸汽量 54Kg/h 左右 温度范围 50～140℃ 换热面积 80m2 风量 10350m3/h 上下温差 ±2℃ 配用烘盘 144 只 配套烘车 6 辆 烘盘尺寸 460×640×45（mm） 外形尺寸 2300×3220×2000 2 （mm） 四、配置清单 序号 名称 规格型号 数量 材质 厚度 生产厂家 1 箱体 2300×3220×2000 mm 1 台 内304 外304 内壁1.5mm 外壁1.2mm 本厂 2 蒸汽加热管 散热器 3 套 304/组件 本厂 3 烘车 6 辆 304/组件 本厂 4 烘盘 144 只 316L/组件 本厂 5 电控柜 1 只 组件 本厂 6 空气分布器 2 套 304/组件 本厂 7 空气过滤器 6 套 304/组件 本厂 8 轴流风机 0.45KW 3 只 304/组件 武进风机厂 9 蒸汽 电磁阀 CZC-25 1 只 浙江余姚佳音 电磁阀厂 10 温控表 XMT 系列 1 只 浙江余姚温控 仪表厂 11 热电阻 WZP、 PT100 浙江余姚 温控仪表厂 12 百叶窗片 96 片 304/组件 本厂 13 门锁链 6 把 Q235-A 本厂 14 门锁 6 把 Q235-A 本厂
