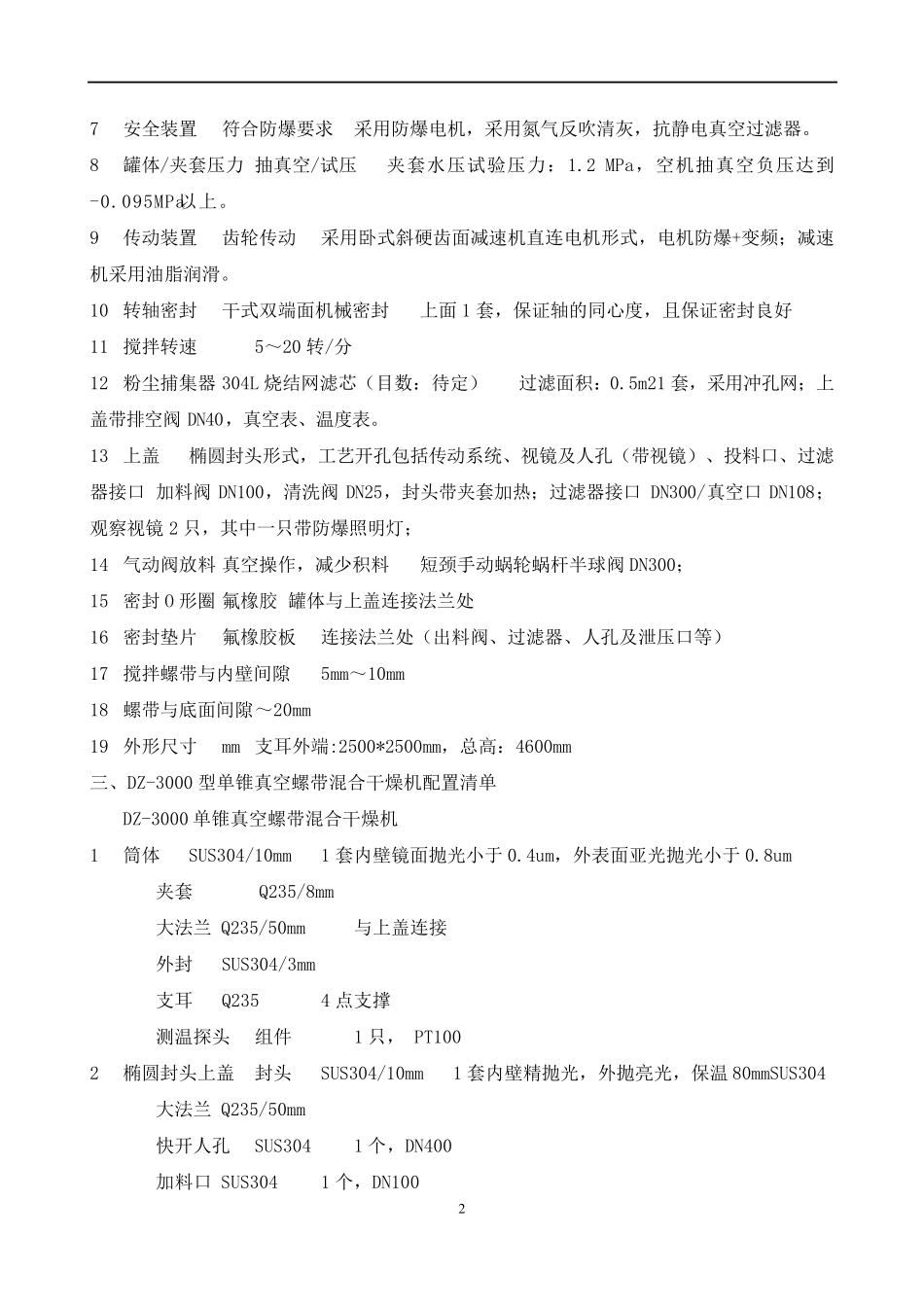

1 一、DZ-3000 型单锥真空螺带混合干燥机，3000 升单锥螺带真空干燥设备介绍 单锥真空混合干燥机是一种搅拌型密闭式真空干燥机，它通过一个夹套加热的单锥真空密闭罐由搅拌桨不断翻动物料，使物料均匀受热；水分或溶剂得到蒸发；达到干燥的目的。该设备采用单锥型罐体设计，卫生级不锈钢材质制造，结构简单；操作方便；批次型间隙干燥，清洗更彻底；是一种符合GMP 要求的精烘包车间理想的干燥设备，广泛应用于制药、生物、化工、食品等行业的粉体、滤饼、液体的浓缩、干燥、蒸发及溶剂回收的操作。 2、工作原理136.一611.二988 单锥真空混合干燥机所提供的是一种螺带搅拌，整个螺旋搅拌在自传的同时，螺带将物料不断提升、翻动、刮落；使罐内物料混合均匀，并均匀受热。蒸发的溶剂及水蒸气经精密除尘器除尘后由真空系统进行冷凝回收后排放。。混合过程中产生的粉尘经除尘器回收利用。 3、设备特点 • 主要特点 • 该干燥设备混合和干燥在同一容器内完成，提高了生产效率。 • 采用夹套加热，降低使用能耗。 • 采用真空干燥形式，保证了传热和传质，特别适应热敏性和溶剂，便于回收的粉粒体、 结晶体物料的干燥 • 结构简单，容易清洗，出料方便，符合GMP 规范。 4、适用领域 该机对干燥物适应性广，对热敏性物料组成的混合不会产生分层离析现象。对粗料、细粒和超细粉等各种颗粒、纤维或片状物料的混合有很好的适应性。尤其适用于食品、药品等卫生级要求（GMP 标准）较高的行业混合生产。 二、DZ-3000 型单锥真空螺带混合干燥机，3000 升单锥螺带真空干燥设备技术说明： 1 设备容积 3000L 上口直径：DN2000 工作容积：2250L。 2 下锥角度 ～73° 3 材质 物料接触部分304 外封SUS304 钢 4 加热面积 10m² 5 加热方式 夹套加热 热源：热水、蒸汽50-100℃ 6 保温 保温层厚：80mm 硅酸铝。 2 7 安全装置 符合防爆要求 采用防爆电机，采用氮气反吹清灰，抗静电真空过滤器。 8 罐体/夹套压力 抽真空/试压 夹套水压试验压力：1.2 MPa，空机抽真空负压达到-0.095MPa以上。 9 传动装置 齿轮传动 采用卧式斜硬齿面减速机直连电机形式，电机防爆+变频；减速机采用油脂润滑。 10 转轴密封 干式双端面机械密封 上面1 套，保证轴的同心度，且保证密封良好 11 搅拌转速 5～20 转/分 12 粉尘捕集器 304L 烧结网滤芯（目数：待定） 过滤面积：0.5m21 套，采用冲孔网；上盖带排空阀...
