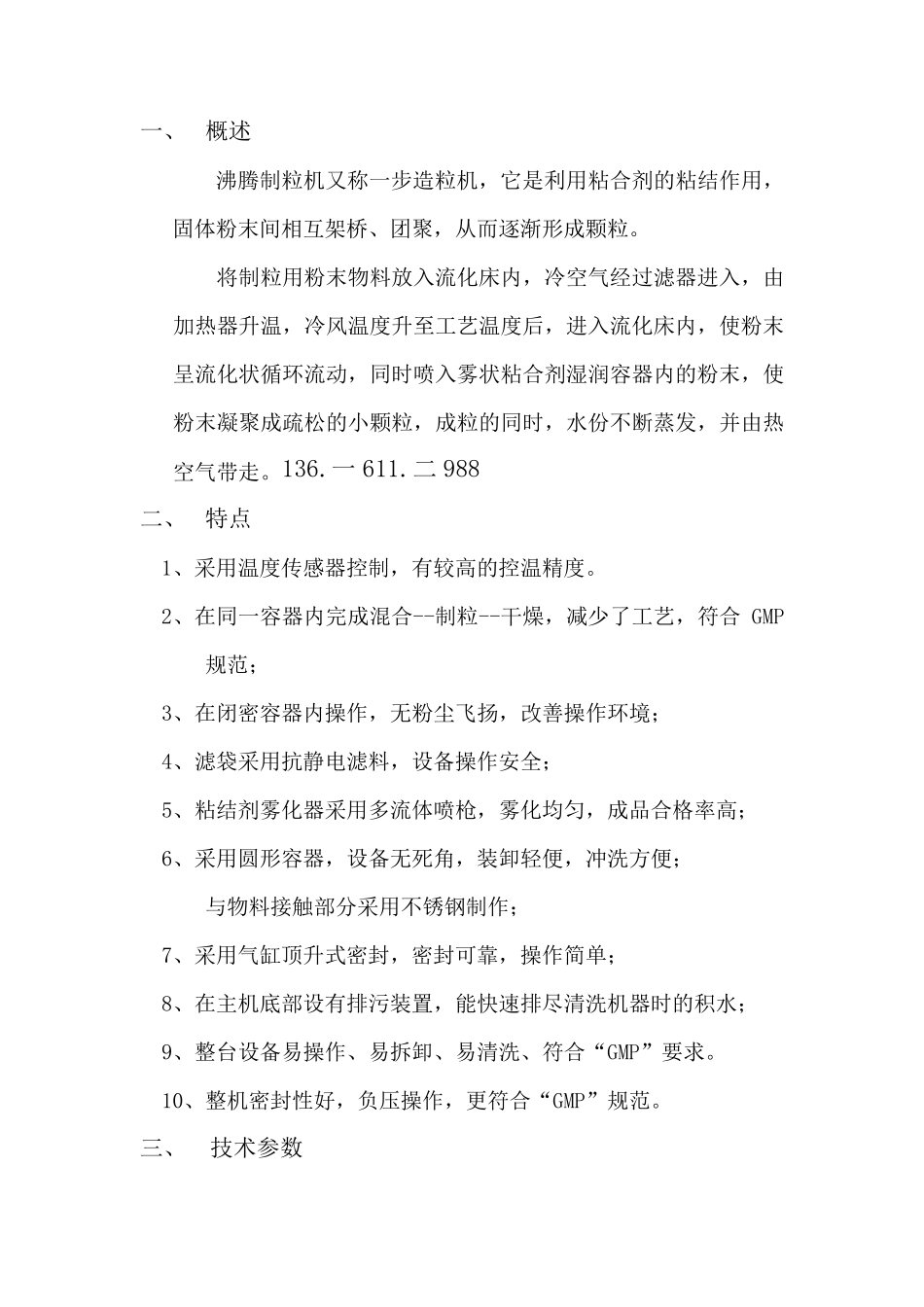

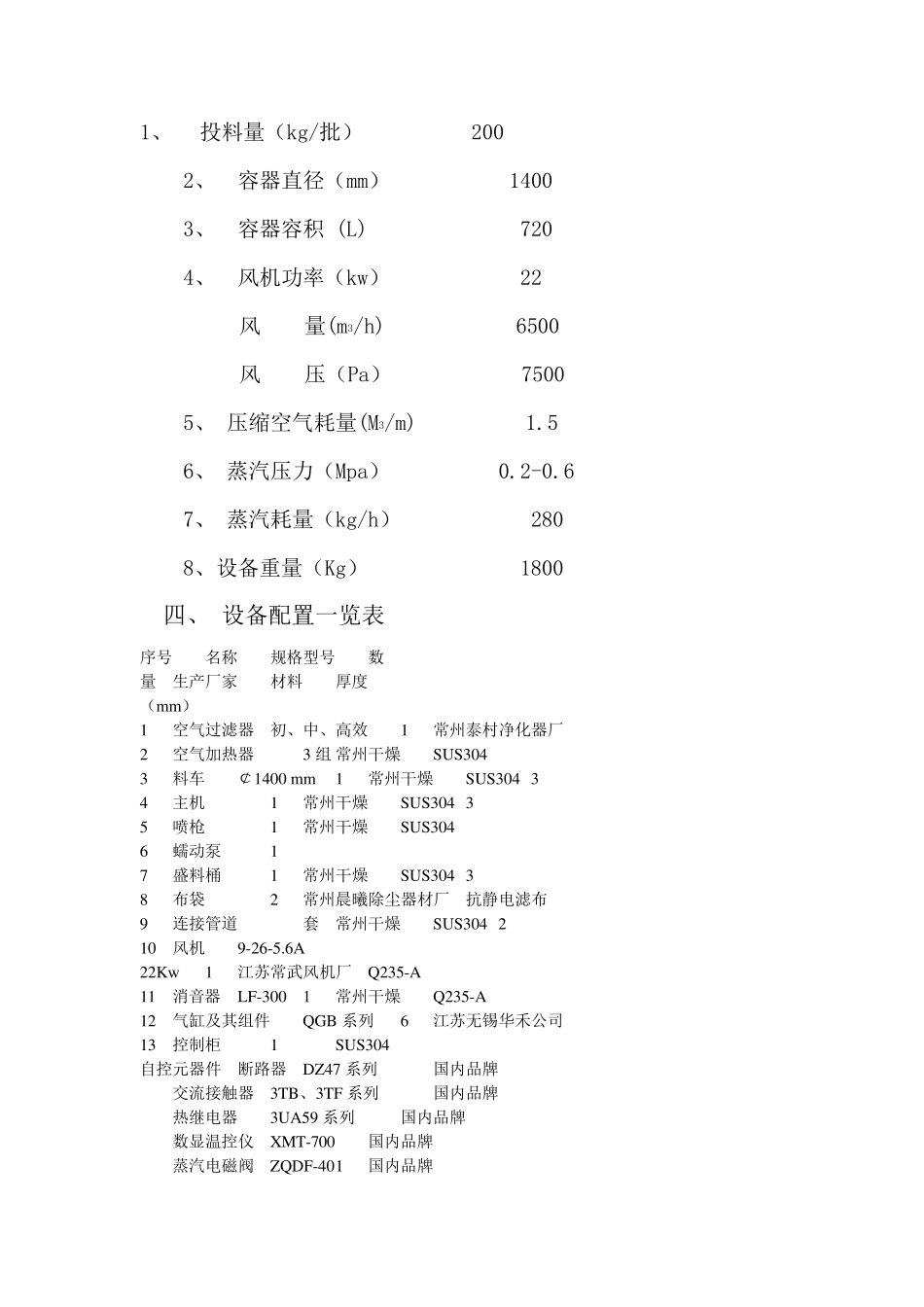

一、 概述 沸腾制粒机又称一步造粒机，它是利用粘合剂的粘结作用，固体粉末间相互架桥、团聚，从而逐渐形成颗粒。 将制粒用粉末物料放入流化床内，冷空气经过滤器进入，由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走。136.一611.二988 二、 特点 1、采用温度传感器控制，有较高的控温精度。 2、在同一容器内完成混合--制粒--干燥，减少了工艺，符合GMP规范； 3、在闭密容器内操作，无粉尘飞扬，改善操作环境； 4、滤袋采用抗静电滤料，设备操作安全； 5、粘结剂雾化器采用多流体喷枪，雾化均匀，成品合格率高； 6、采用圆形容器，设备无死角，装卸轻便，冲洗方便； 与物料接触部分采用不锈钢制作； 7、采用气缸顶升式密封，密封可靠，操作简单； 8、在主机底部设有排污装置，能快速排尽清洗机器时的积水； 9、整台设备易操作、易拆卸、易清洗、符合“GMP”要求。 10、整机密封性好，负压操作，更符合“GMP”规范。 三、 技术参数 1、 投料量（kg/批） 200 2、 容器直径（mm） 1400 3、 容器容积 (L) 720 4、 风机功率（kw） 22 风 量(m3/h) 6500 风 压（Pa） 7500 5、 压缩空气耗量(M3/m) 1.5 6、 蒸汽压力（Mpa） 0.2-0.6 7、 蒸汽耗量（kg/h） 280 8、设备重量（Kg） 1800 四、 设备配置一览表 序号 名称 规格型号 数 量 生产厂家 材料 厚度 （mm） 1 空气过滤器 初、中、高效 1 常州泰村净化器厂 2 空气加热器 3 组 常州干燥 SUS304 3 料车 ￠1400 mm 1 常州干燥 SUS304 3 4 主机 1 常州干燥 SUS304 3 5 喷枪 1 常州干燥 SUS304 6 蠕动泵 1 7 盛料桶 1 常州干燥 SUS304 3 8 布袋 2 常州晨曦除尘器材厂 抗静电滤布 9 连接管道 套 常州干燥 SUS304 2 10 风机 9-26-5.6A 22Kw 1 江苏常武风机厂 Q235-A 11 消音器 LF-300 1 常州干燥 Q235-A 12 气缸及其组件 QGB 系列 6 江苏无锡华禾公司 13 控制柜 1 SUS304 自控元器件 断路器 DZ47 系列 国内品牌 交流接触器 3TB、3TF 系列 国内品牌 热继电器 3UA59 系列 国内品牌 数显温控仪 XMT-700 国内品牌 蒸汽电磁阀 ZQDF-40 1 国内品牌
