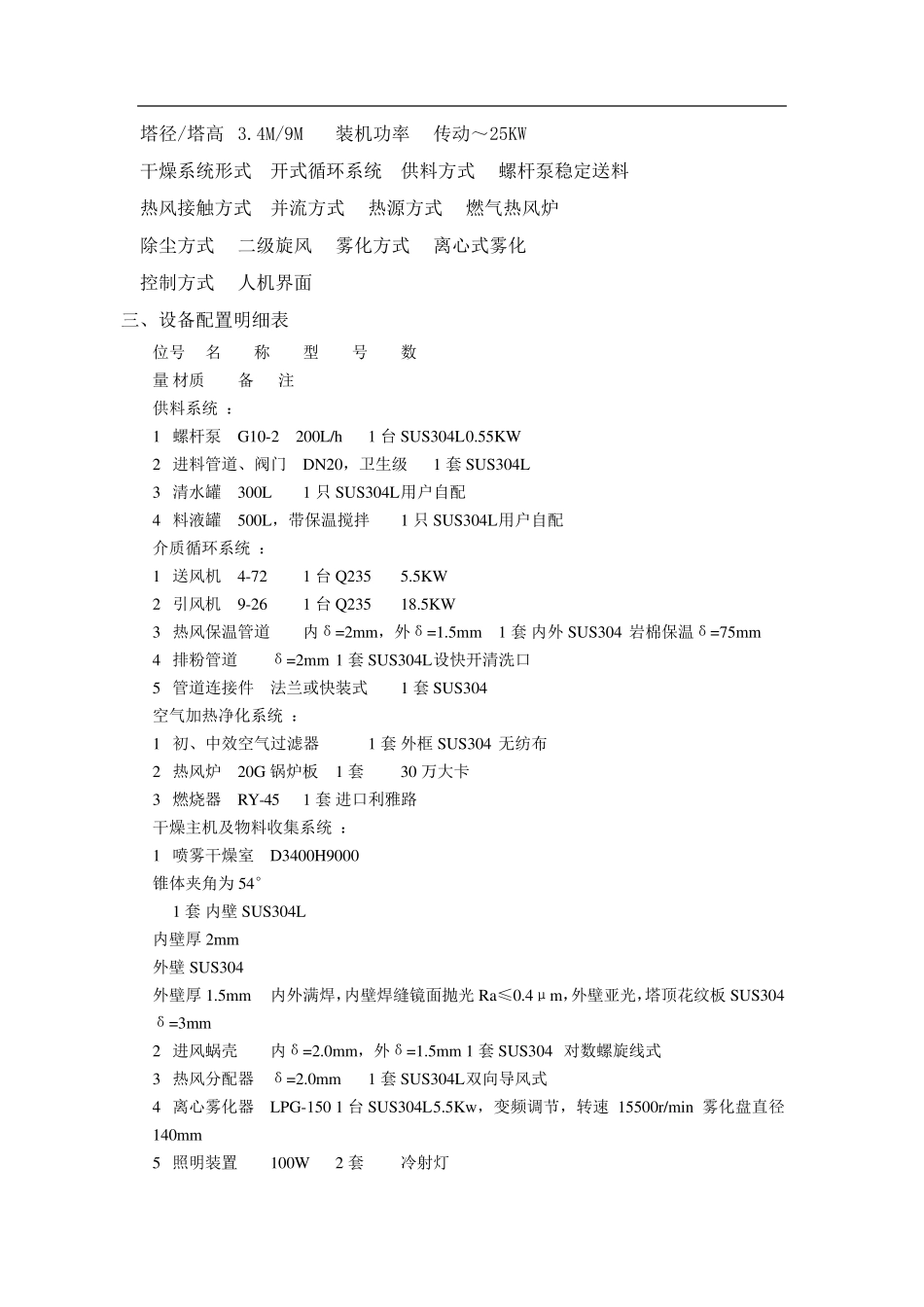

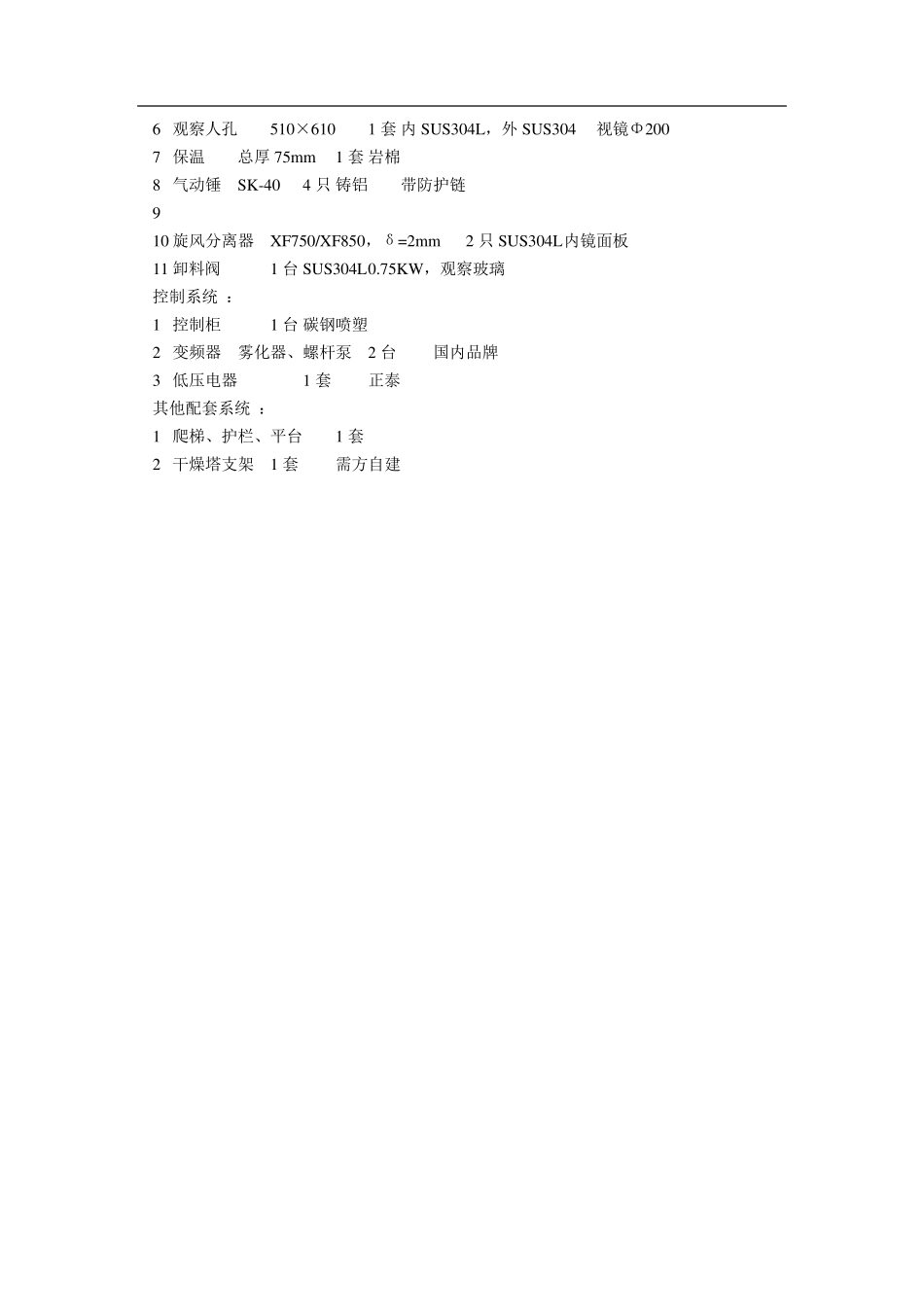

LPG-150 型 蛋白质粉离心喷雾干燥机 一、 设备设计条件 1、料液条件 物料名称： 蛋白质粉 初水分: ～60% 终水分: ～5% 水分蒸发量： ～80Kg/h 2、工艺条件 雾化方式： 离心式 雾滴与热空气接触方式： 并流式 热源和加热方式：燃气热风炉 除尘方式： 二级旋风 系统材质要求： 见配置清单 3、设计气象条件（标准） 大气压力: 101.3KPa 环境温度： 20℃ 相对湿度： 80% 4、公用工程 4.1、电源 动力电源： 380VAC，3 相5 线，50HZ 装机功率： 传动32Kw 4.2、用水量 压力： 0.2MPa 用量： 500kg/h 4.3、设备占地面积约（长×宽×高）m 长×宽×高 10×8×10 4.4、压缩空气 耗量： 0.2m3/min 二、 设备技术参数 水分蒸发量T:136干燥1611 煅烧29顾8先8生 （纯净水蒸发） ～80Kg/h 雾化器 LPG-150 转速15500rpm 盘径140mm 塔径/塔高 3.4M/9M 装机功率 传动～25KW 干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料 热风接触方式 并流方式 热源方式 燃气热风炉 除尘方式 二级旋风 雾化方式 离心式雾化 控制方式 人机界面 三、设备配置明细表 位号 名 称 型 号 数 量 材质 备 注 供料系统 ： 1 螺杆泵 G10-2 200L/h 1 台 SUS304L 0.55KW 2 进料管道、阀门 DN20，卫生级 1 套 SUS304L 3 清水罐 300L 1 只 SUS304L 用户自配 4 料液罐 500L，带保温搅拌 1 只 SUS304L 用户自配 介质循环系统 ： 1 送风机 4-72 1 台 Q235 5.5KW 2 引风机 9-26 1 台 Q235 18.5KW 3 热风保温管道 内δ=2mm，外δ=1.5mm 1 套 内外SUS304 岩棉保温δ=75mm 4 排粉管道 δ=2mm 1 套 SUS304L 设快开清洗口 5 管道连接件 法兰或快装式 1 套 SUS304 空气加热净化系统 ： 1 初、中效空气过滤器 1 套 外框SUS304 无纺布 2 热风炉 20G 锅炉板 1 套 30 万大卡 3 燃烧器 RY-45 1 套 进口利雅路 干燥主机及物料收集系统 ： 1 喷雾干燥室 D3400H9000 锥体夹角为54° 1 套 内壁SUS304L 内壁厚2mm 外壁SUS304 外壁厚1.5mm 内外满焊，内壁焊缝镜面抛光Ra≤0.4μm，外壁亚光，塔顶花纹板SUS304 δ=3mm 2 进风蜗壳 内δ=2.0mm，外δ=1.5mm 1 套 SUS304 对数螺旋线式 3 热风分配器 δ=2.0mm 1 套 SUS304L 双向导风式 4 离心雾化器 LPG-150 1 台 SUS304L 5.5Kw，变频调节，转速15500r/min 雾化盘直径140mm 5 照明装置 100W 2 套 冷射灯 6 观察人孔 510×610 1 套 内SUS304L，外SUS304 视镜Φ200 7 保温 总厚75mm 1 套 岩棉 8 气动锤 SK-40 4 只 铸铝 带防护链 9 10 旋风分离器 XF750/XF850，δ=2mm 2 只 SUS304L 内镜面板 11 卸料阀 1 台 SUS304L 0.75KW，观察玻璃 控制系统 ： 1 控制柜 1 台 碳钢喷塑 2 变频器 雾化器、螺杆泵 2 台 国内品牌 3 低压电器 1 套 正泰 其他配套系统 ： 1 爬梯、护栏、平台 1 套 2 干燥塔支架 1 套 需方自建
