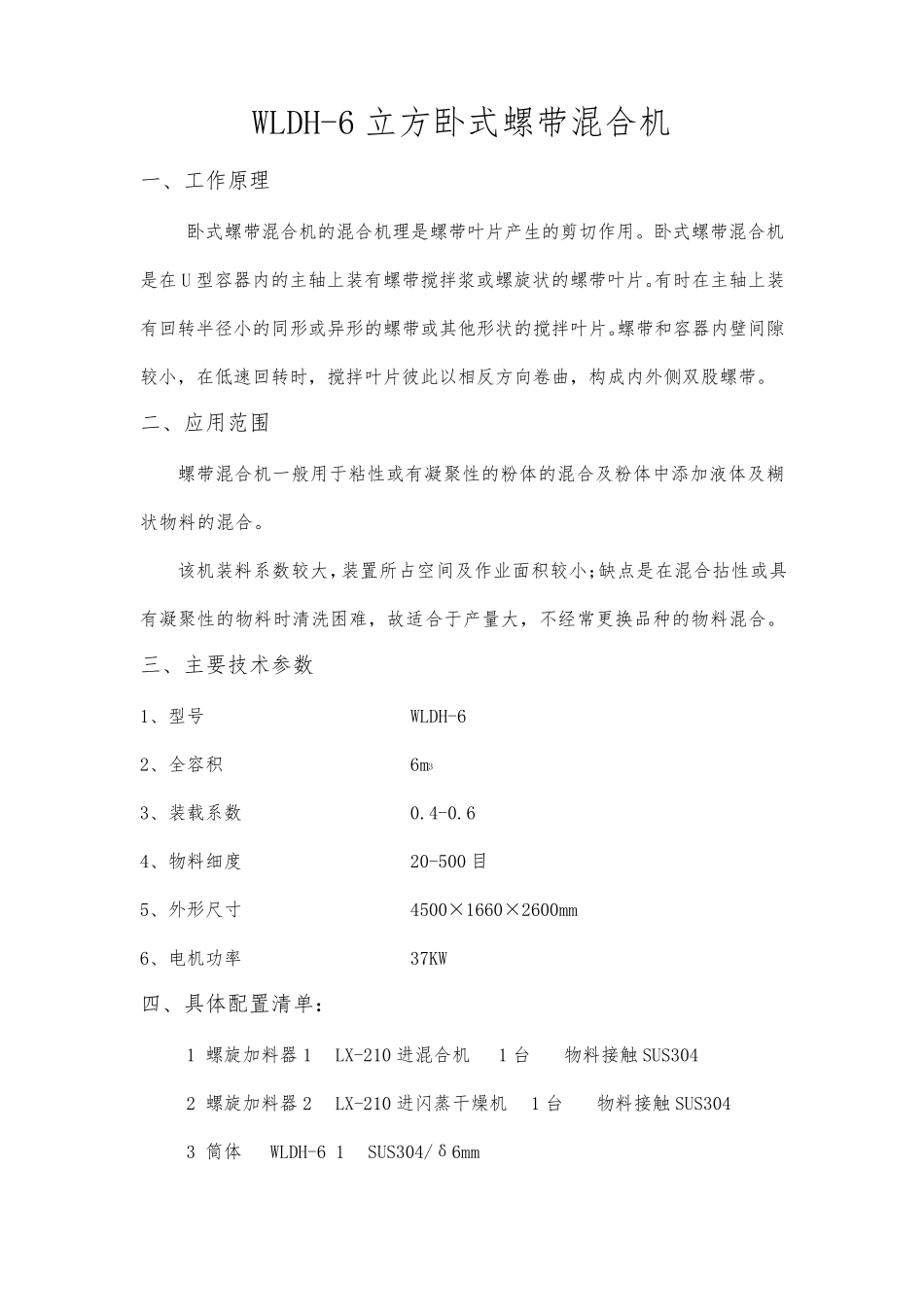

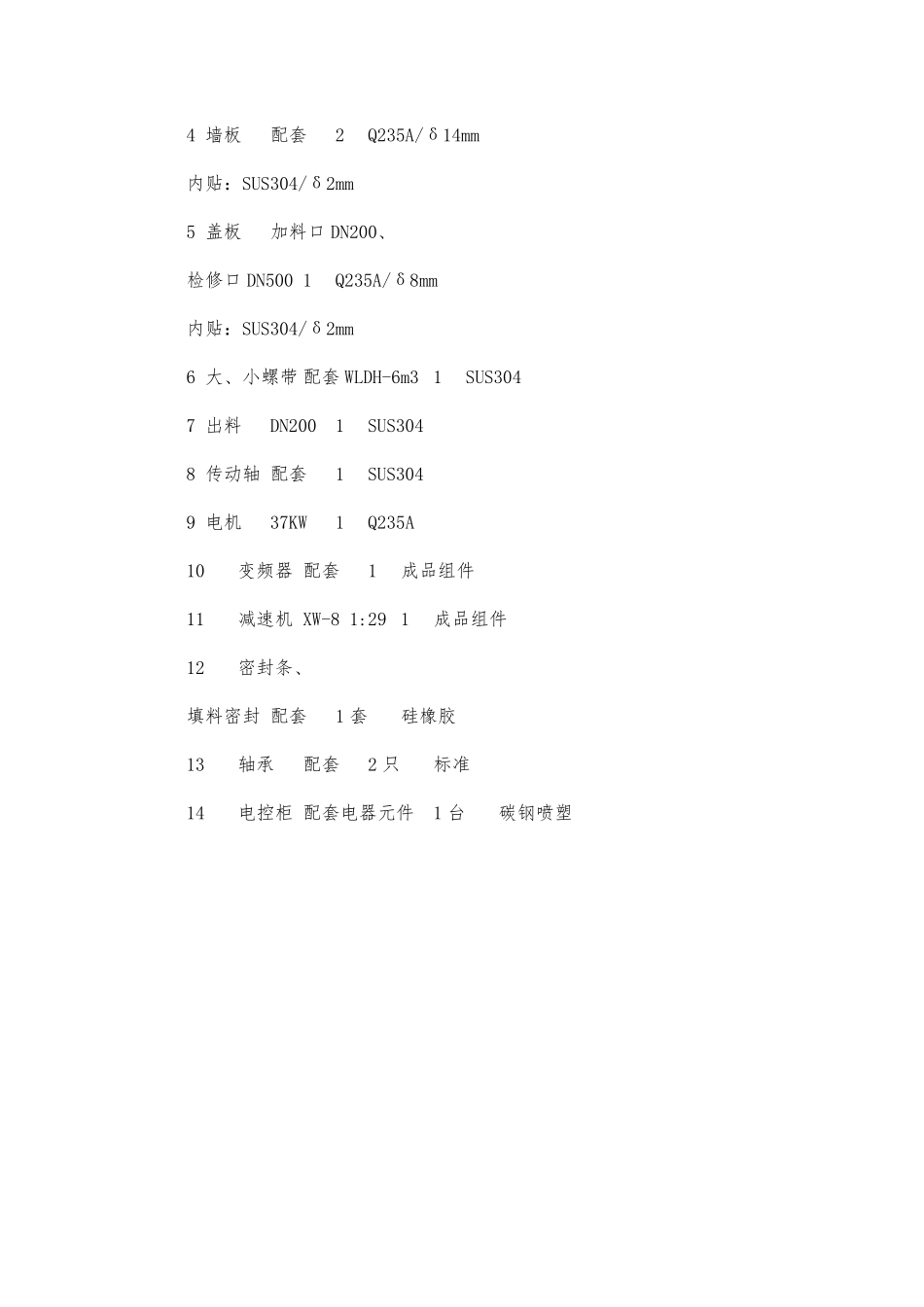

WLDH-6 立方卧式螺带混合机 一、工作原理 卧式螺带混合机的混合机理是螺带叶片产生的剪切作用。卧式螺带混合机是在U 型容器内的主轴上装有螺带搅拌浆或螺旋状的螺带叶片。有时在主轴上装有回转半径小的同形或异形的螺带或其他形状的搅拌叶片。螺带和容器内壁间隙较小,在低速回转时,搅拌叶片彼此以相反方向卷曲,构成内外侧双股螺带。 二、应用范围 螺带混合机一般用于粘性或有凝聚性的粉体的混合及粉体中添加液体及糊状物料的混合。 该机装料系数较大,装置所占空间及作业面积较小;缺点是在混合拈性或具有凝聚性的物料时清洗困难,故适合于产量大,不经常更换品种的物料混合。 三、主要技术参数 1、型号 WLDH-6 2、全容积 6m3 3、装载系数 0.4-0.6 4、物料细度 20-500 目 5、外形尺寸 4500×1660×2600mm 6、电机功率 37KW 四、具体配置清单: 1 螺旋加料器1 LX-210 进混合机 1 台 物料接触SUS304 2 螺旋加料器2 LX-210 进闪蒸干燥机 1 台 物料接触SUS304 3 筒体 WLDH-6 1 SUS304/δ6mm 4 墙板 配套 2 Q235A/δ14mm 内贴:SUS304/δ2mm 5 盖板 加料口DN200、 检修口DN500 1 Q235A/δ8mm 内贴:SUS304/δ2mm 6 大、小螺带 配套WLDH-6m3 1 SUS304 7 出料 DN200 1 SUS304 8 传动轴 配套 1 SUS304 9 电机 37KW 1 Q235A 10 变频器 配套 1 成品组件 11 减速机 XW-8 1:29 1 成品组件 12 密封条、 填料密封 配套 1 套 硅橡胶 13 轴承 配套 2 只 标准 14 电控柜 配套电器元件 1 台 碳钢喷塑
