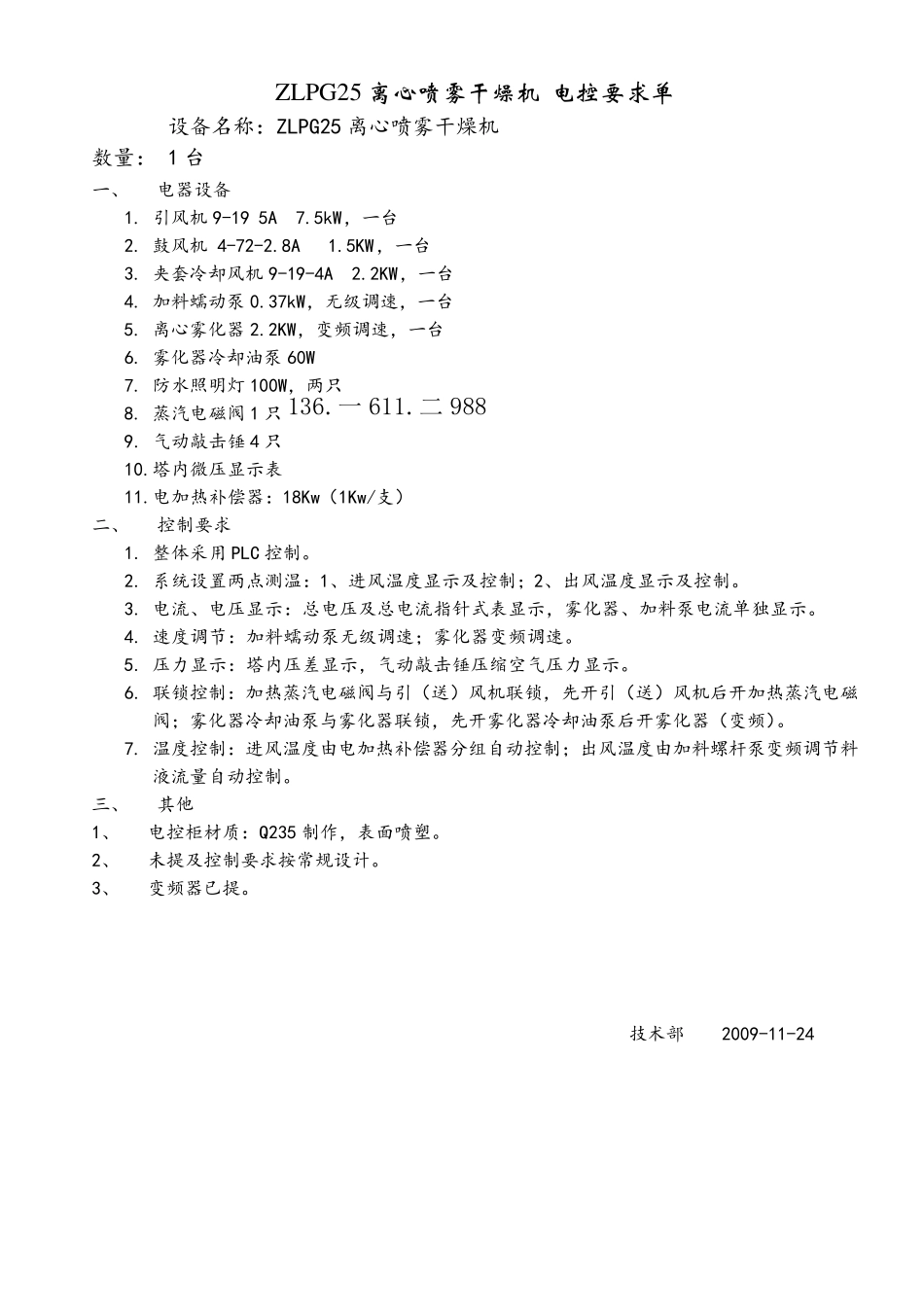

ZLPG25 离心喷雾干燥机 电控要求单 设备名称：ZLPG25 离心喷雾干燥机 数量： 1 台 一、 电器设备 1. 引风机9-19 5A 7.5kW，一台 2. 鼓风机 4-72-2.8A 1.5KW，一台 3. 夹套冷却风机9-19-4A 2.2KW，一台 4. 加料蠕动泵0.37kW，无级调速，一台 5. 离心雾化器2.2KW，变频调速，一台 6. 雾化器冷却油泵60W 7. 防水照明灯100W，两只 8. 蒸汽电磁阀1 只136.一 611.二988 9. 气动敲击锤4 只 10.塔内微压显示表 11.电加热补偿器：18Kw（1Kw/支） 二、 控制要求 1. 整体采用PLC 控制。 2. 系统设置两点测温：1、进风温度显示及控制；2、出风温度显示及控制。 3. 电流、电压显示：总电压及总电流指针式表显示，雾化器、加料泵电流单独显示。 4. 速度调节：加料蠕动泵无级调速；雾化器变频调速。 5. 压力显示：塔内压差显示，气动敲击锤压缩空气压力显示。 6. 联锁控制：加热蒸汽电磁阀与引（送）风机联锁，先开引（送）风机后开加热蒸汽电磁阀；雾化器冷却油泵与雾化器联锁，先开雾化器冷却油泵后开雾化器（变频）。 7. 温度控制：进风温度由电加热补偿器分组自动控制；出风温度由加料螺杆泵变频调节料液流量自动控制。 三、 其他 1、 电控柜材质：Q235 制作，表面喷塑。 2、 未提及控制要求按常规设计。 3、 变频器已提。 技术部 2009-11-24
