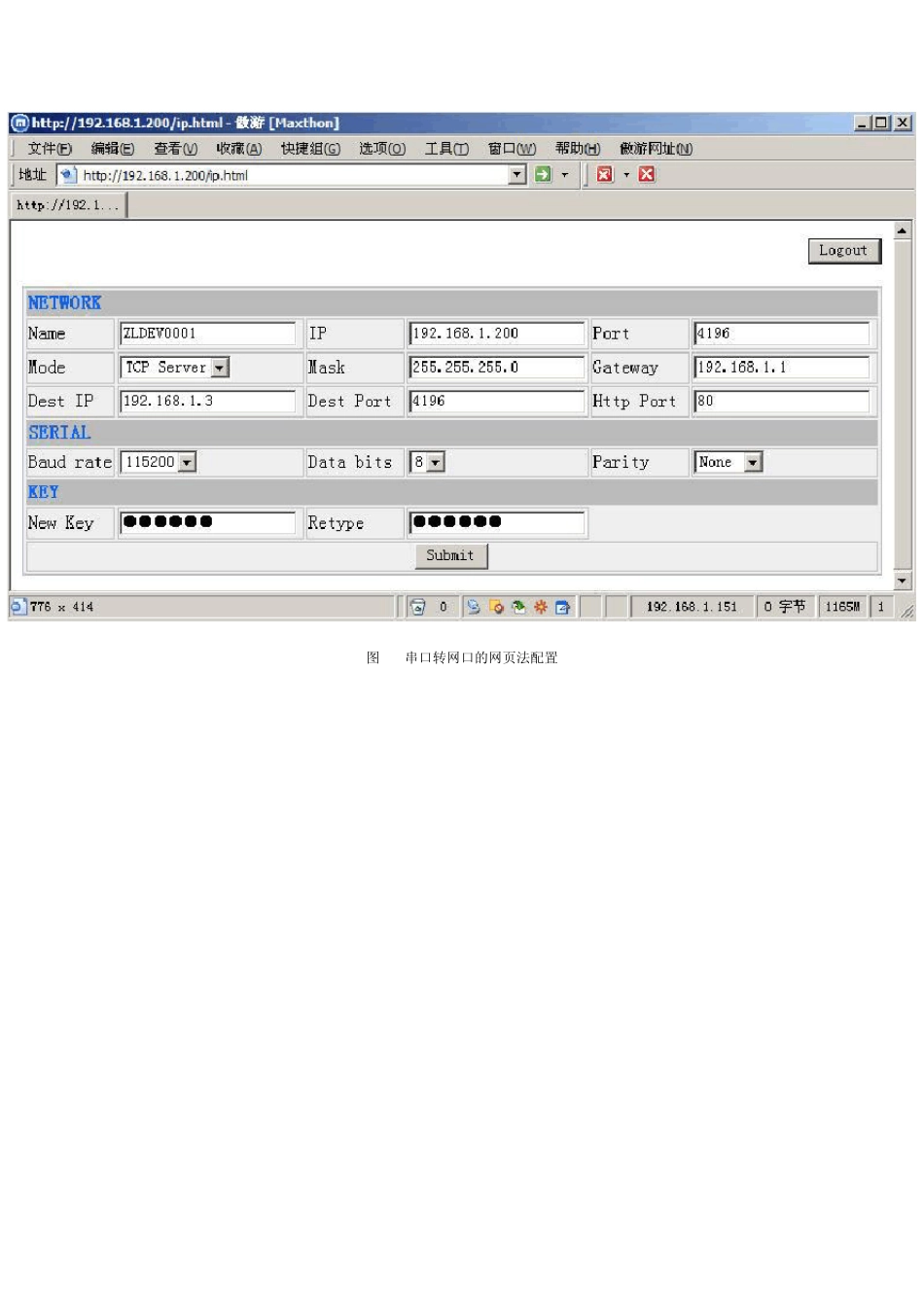

串口转网口模块的参数介绍 1.串口转网口模块介绍 串口转网口模块是一种协议转化器。包括两类产品:串口服务器和串口转网口模块。前者就是一个设备,而后者常常被作为一种电子元器件来使用,这种串口转网口模块不仅是实现串口转网口功能,更确切地说,它是一种联网的解决方案。因为每个MCU都具有串口,如果能够利用串口连接以太网,那么联网将变得非常简便。 图1. 串口转网口模块 2.串口转网口模块的参数 串口转网口产品在使用前需要配置参数,由于其是串口和网口的转换器,所以主要的参数都是网络参数和串口参数。其参数可以通过网页法、windows工具法、串口类AT命令法进行配置。图2、图3显示的就是网页法、windows工具法的参数配置界面。 图2. 串口转网口的网页法配置 图3. 串口转网口的windows工具法配置 2.1 网口参数介绍 表1. 网口参数表 网页法名称(图2) Widnwos工具法名称(图3) 说明 IP模式 / IP模式 用户可以选择静态或DHCP(动态获取IP) IP地址 IP IP地址 串口转网口模块产品的IP地址 端口 Port 端口 串口转网口模块产品处于TCP Server或UDP模式时的监听端口 工作模式 Mode 工作模式 有TCP Server(TCP服务器模式)、TCP Client(TCP客户端模式)、UDP模式、UDP组播。设置为 TCP Server时,外部网口设备需要主动连接串口转网口产品;设置为 TCP Client时,串口转网口产品主动向目的IP指定的网络服务器发起连接。关于工作模式的选择,请参考串口转网口的TCP工作模式选择。 子网掩码 Mask 子网掩码 必须与本地子网掩码相同 网关 Gateway 网关 必须与本地网关相同 目的IP或域名 Dest IP 目的IP或域名 在 TCP Client或UDP模式下,数据将发往目的IP或域名指示的计算机。 目的端口 Dest Port 目的端口 在TCP Client或UDP模式下,数据将发往目的IP的目的端口。 2.2 串口参数介绍 表2. 串口参数表 网页法名称(图2) Widnwos工具法名称(图3) 说明 波特率 Baud rate 波特率 支持的波特率有:1200、2400、4800、7200、9600、14400、19200、28800、38400、57600、76800、115200。 数据位 Data bits 数据位 支持的数据有:5、6、7、8。 校验位 Parity 校验位 支持的校验位有:None、Even、Odd、Mark、Space五种方式 停止位 / 停止位 支持1、2位停止位。 流控 / 流控 支持None(无流控)、CTS/RTS、DTR/DCR、XON/XOFF流控。 参考资料:ZLAN串口服务...
