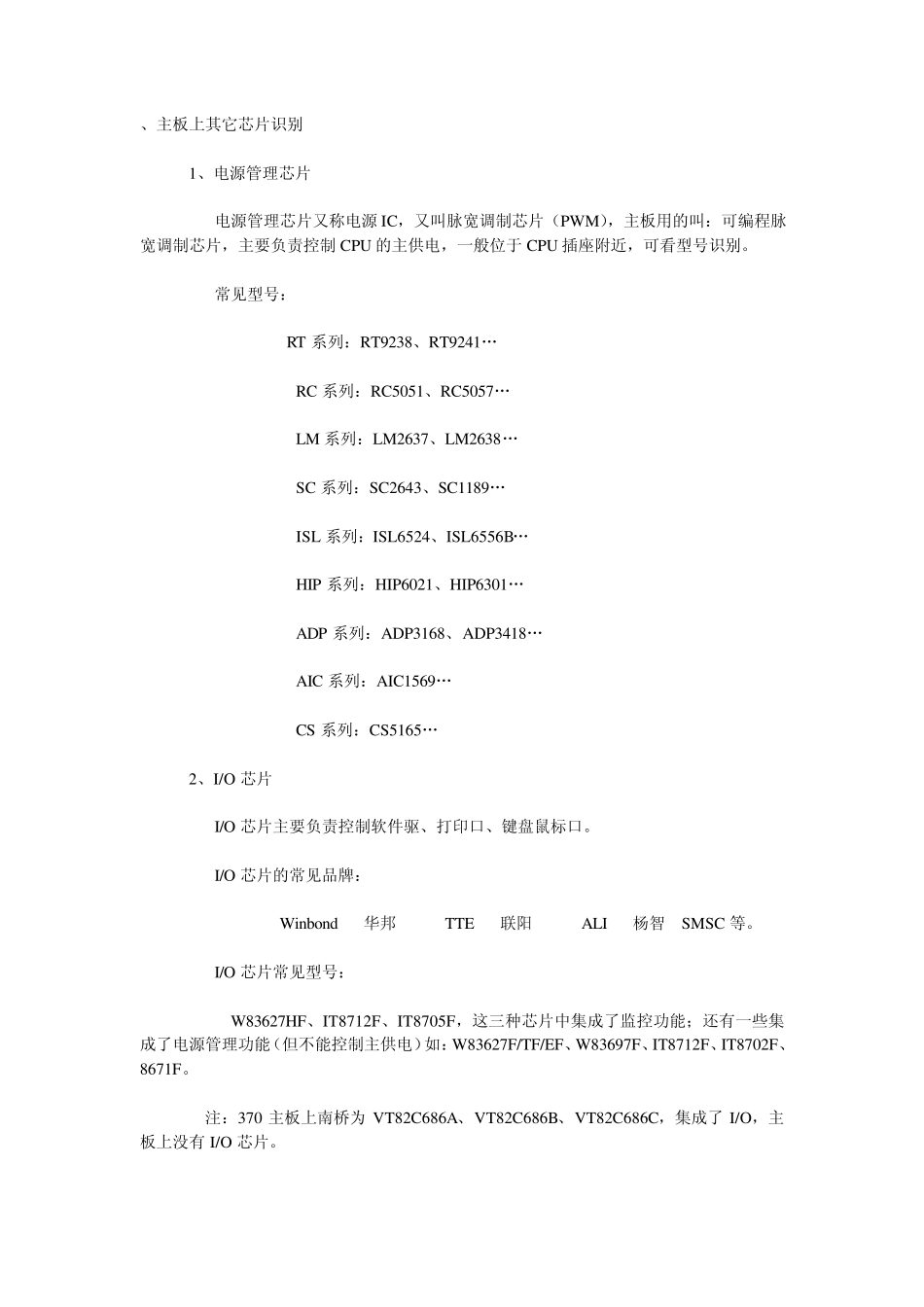

、主板上其它芯片识别 1、电源管理芯片 电源管理芯片又称电源 IC,又叫脉宽调制芯片(PWM),主板用的叫:可编程脉宽调制芯片,主要负责控制 CPU 的主供电,一般位于 CPU 插座附近,可看型号识别。 常见型号: RT 系列:RT9238、RT9241„ RC 系列:RC5051、RC5057„ LM 系列:LM2637、LM2638„ SC 系列:SC2643、SC1189„ ISL 系列:ISL6524、ISL6556B„ HIP 系列:HIP6021、HIP6301„ ADP 系列:ADP3168、ADP3418„ AIC 系列:AIC1569„ CS 系列:CS5165„ 2、I/O 芯片 I/O 芯片主要负责控制软件驱、打印口、键盘鼠标口。 I/O 芯片的常见品牌: Win bo n d 华邦 TTE 联阳 ALI 杨智 SMSC 等。 I/O 芯片常见型号: W83627HF、IT8712F、IT8705F,这三种芯片中集成了监控功能;还有一些集成了电源管理功能(但不能控制主供电)如:W83627F/TF/EF、W83697F、IT8712F、IT8702F、8671F。 注:370 主板上南桥为 VT82C686A、VT82C686B、VT82C686C,集成了 I/O,主板上没有 I/O 芯片。 3、串口芯片 串口芯片负责控制主板上的串口(COM 口) 常见型号:GD75232、GD75185、HT6571、IT8687R,前三种为 20 针,一个芯片负责管理一个串口; IT8687R 为 48 针,一个芯片同时管理二个串口。 4、时钟芯片是(RTC) 时钟芯片与 14.318 晶振连接在一起,是主板上所有设备的时钟信号产生源。 时钟芯片给主板所有设备提供频率,(以时钟晶振的频率为基础,进行频率的叠加和分频,提供给主板的其它设备,PCI、AGP、内存、CPU)。时钟芯片受南桥控制,常见型号 ICSXXX,时钟芯片和时钟晶振连在一起。 常见型号: ICS 系列:950213AF、93725AF、950208BF、9248DF-39„ Win bo n d 系列:W83194AR-96、W83194R-39A„ 其它系列:W211BH、W144H„ 5、声卡芯片 板载声卡一般有软声卡和硬声卡之分。这里的软硬之分,指的是板载声卡是否具有声卡主处理芯,一般软声卡没有主处理芯片,只有一个解码芯片,通过 CPU 的运算来代替声卡主处理芯片的作用;而板载硬声卡带有主处理芯片,很多音效处理工作不再需要CPU 参与了。 常见型号:ALC101、ALC655、VIA1616、CMI9739A、CMI8738 等。 6、网卡芯片 主板网卡芯片指整合了网络功能的主板所集成的网卡芯片,与之相对应,在主板的背板上也有相应的网卡接口(RJ-45)。 常见型号:RTL8100C、VT6103、3COM 等。 7、BIOS 芯片 BIOS:基本输入输出...
