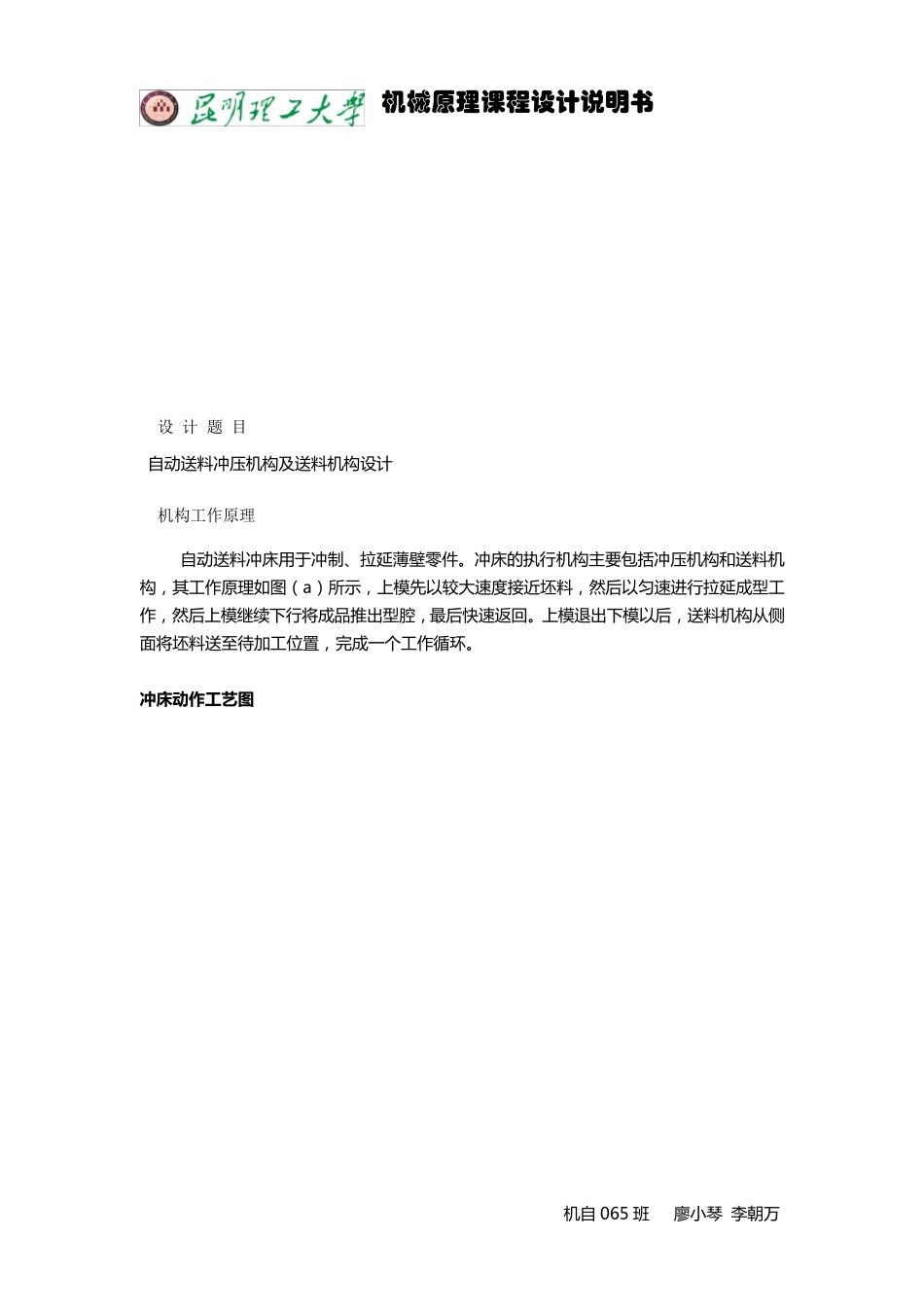

机械原理课程设计说明书 机 自 065 班 廖 小 琴 李 朝 万 学 院：机 电工程学院 班 级：机 自 065 班 姓 名：廖 小 琴 李 朝 万 指导老师：*** 日 期：2008/9/4 自动送料冲压机构设计 机 械 原 理 课 程 设 计 说 明 书 机 自 065 班 廖 小 琴 李 朝 万 说 明 书 索 引 机 械 原 理 课 程 设 计 说 明 书 机 自 065 班 廖 小 琴 李 朝 万 自 动 送 料 冲 压 机 构 及 送 料 机 构 设 计 自 动 送 料 冲 床 用 于 冲 制 、拉延薄壁零件。冲 床 的执行机 构 主要包括冲 压 机 构 和送 料 机构 ，其工作原理如图（a）所示，上模先以较大速度接近坯料 ，然后以匀速进行拉延成型工作，然后上模继续下行将成品推出型腔，最后快速返回。上模退出下模以后，送 料 机 构 从侧面将坯料 送 至待加工位置，完成一个工作循环。 冲 床 动 作工艺图 设 计 题 目 机构工作原理 机 械 原 理 课 程 设 计 说 明 书 机 自 065 班 廖 小 琴 李 朝 万 上模 运 动 规 律 S-Φ图 机 械 原 理 课 程 设 计 说 明 书 机 自 065 班 廖 小 琴 李 朝 万 本 题 要 求 设 计 能 使 上 模 按 上 述 运 动 要 求 加 工 零 件 的 冲 压 机 构 和 从 侧 面 将 坯 料 推 送 至 到下 模 上 方 的 送 料 机 构 。 1） 以 电 动 机 作 为 动 力 源 ， 下 模 固 定 ， 从 动 件 （ 执 行 构 件 ） 为 上 模 ， 作 上 下 往 复 直 线 运动 ， 其 大 致 运 动 规 律 如 图 1b 所 示 ， 具 有 快 速 下 沉 、等速 工 作 进给和 快 速 返回等特性。 2） 机 构 应具 有 较好的 传力 性能 ， 工 作 段的 传动 角 大 于或等于许用传动 角 40。 3） 上 模 到 达工 作 段之前， 送 料 机 构 已将 坯 料 送 至 待加 工 位置（ 下 模 上 方 ）。 4） 生产率为 每分钟 70 件 。 5） 上 模 的 工 作 段长度 l = 30100mm， 对应曲柄转角0 = (1/3 1/2 )；上 模 总行 程长度必须大 于工 作 段长度的 两倍以 上 。 6） 上 模 在一个运 动 循环内的 受力 如 图1c 所 示 ， 在工 作 段...
