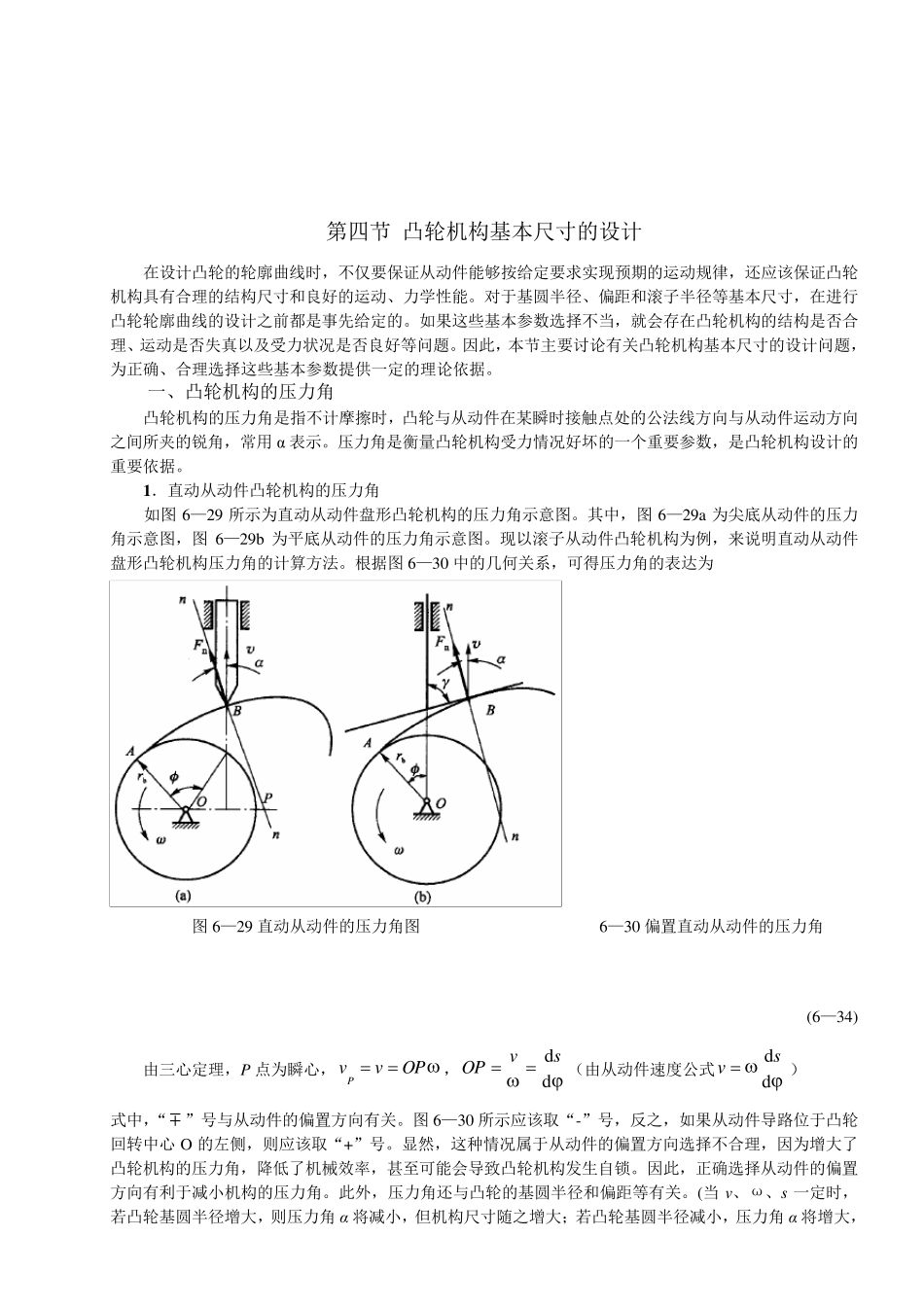

第四节 凸轮机构基本尺寸的设计 在设计凸轮的轮廓曲线时，不仅要保证从动件能够按给定要求实现预期的运动规律，还应该保证凸轮机构具有合理的结构尺寸和良好的运动、力学性能。对于基圆半径、偏距和滚子半径等基本尺寸，在进行凸轮轮廓曲线的设计之前都是事先给定的。如果这些基本参数选择不当，就会存在凸轮机构的结构是否合理、运动是否失真以及受力状况是否良好等问题。因此，本节主要讨论有关凸轮机构基本尺寸的设计问题，为正确、合理选择这些基本参数提供一定的理论依据。 一、凸轮机构的压力角 凸轮机构的压力角是指不计摩擦时，凸轮与从动件在某瞬时接触点处的公法线方向与从动件运动方向之间所夹的锐角，常用α 表示。压力角是衡量凸轮机构受力情况好坏的一个重要参数，是凸轮机构设计的重要依据。 1 ．直动从动件凸轮机构的压力角 如图6—29 所示为直动从动件盘形凸轮机构的压力角示意图。其中，图6—29a 为尖底从动件的压力角示意图，图6—29b 为平底从动件的压力角示意图。现以滚子从动件凸轮机构为例，来说明直动从动件盘形凸轮机构压力角的计算方法。根据图6—30 中的几何关系，可得压力角的表达为 图6—29 直动从动件的压力角图 6—30 偏置直动从动件的压力角 (6—34) 由三心定理，P 点为瞬心，OPvvP，ddsvOP（由从动件速度公式 ddsv ） 式中，“ ”号与从动件的偏置方向有关。图6—30 所示应该取“-”号，反之，如果从动件导路位于凸轮回转中心O 的左侧，则应该取“+”号。显然，这种情况属于从动件的偏置方向选择不合理，因为增大了凸轮机构的压力角，降低了机械效率，甚至可能会导致凸轮机构发生自锁。因此，正确选择从动件的偏置方向有利于减小机构的压力角。此外，压力角还与凸轮的基圆半径和偏距等有关。(当 v、ω、s 一定时，若凸轮基圆半径增大，则压力角 α 将减小，但机构尺寸随之增大；若凸轮基圆半径减小，压力角 α 将增大， 机构的受力情况变差。) 当偏距e=0 时，代入式(6—34)，即可得到对心直动从动件盘形凸轮机构的压力角计算公式： )(ddddtan00220srvsrssers (6—35) 对于直动平底从动件盘形凸轮机构(图 6—29 所示)，根据图中的几何关系，其压力角为 α=90°-γ 式中，γ 为从动件的平底与导路中心线的夹角，其值为一常数。显然，平底直动从动件凸轮机构的压力角为常数，机构的受力方向不变，运转平稳性好。如果从动件...
