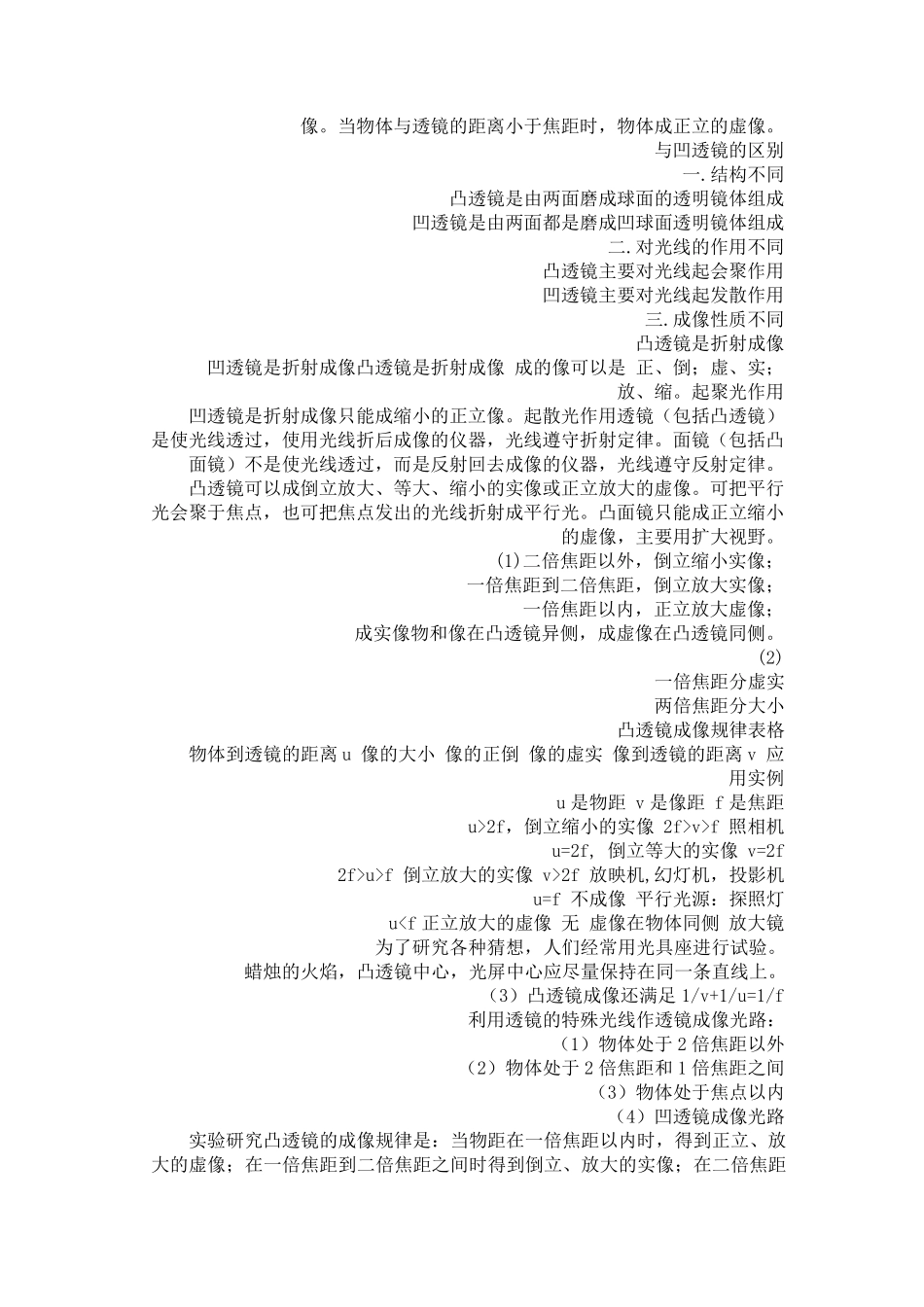

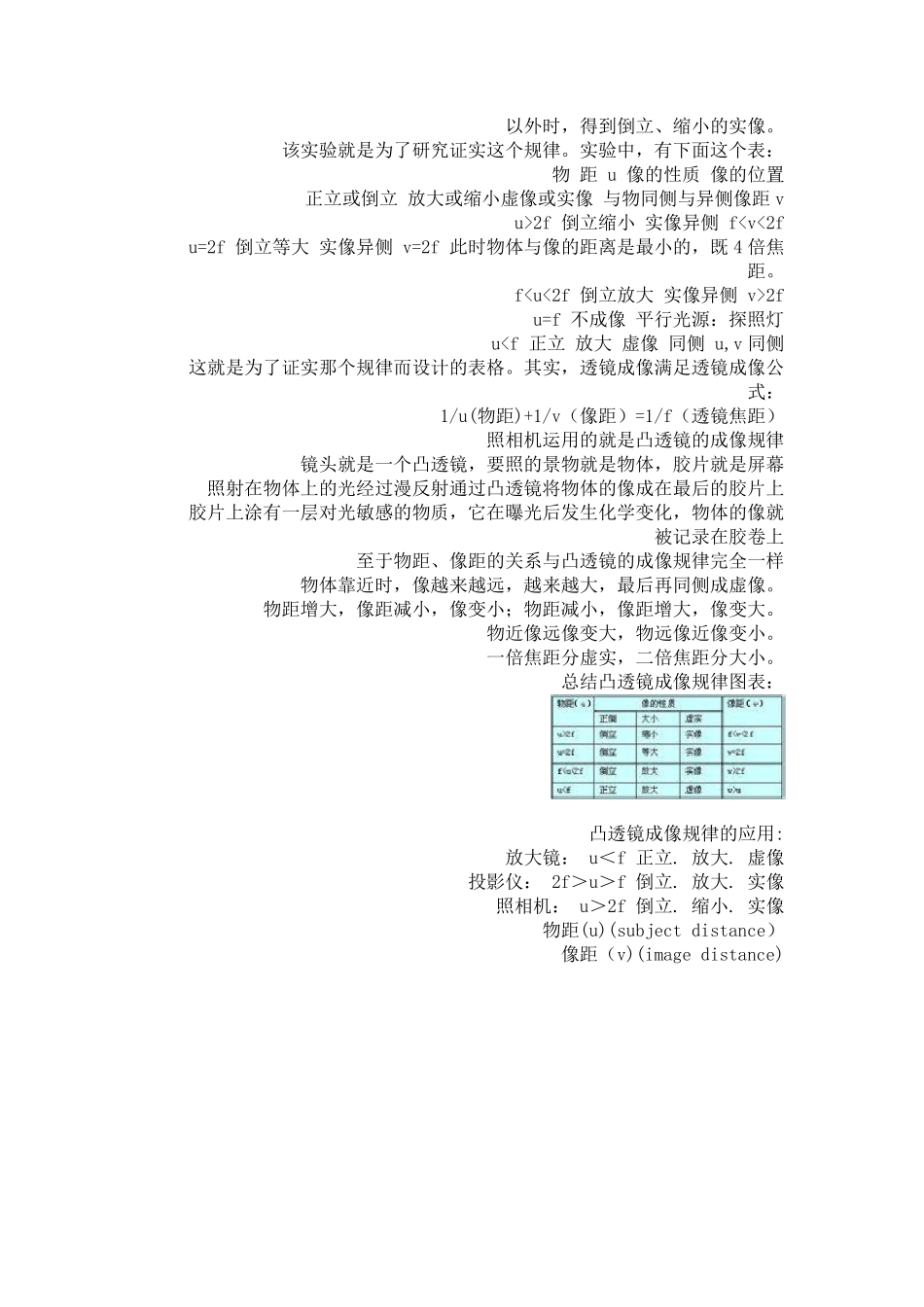

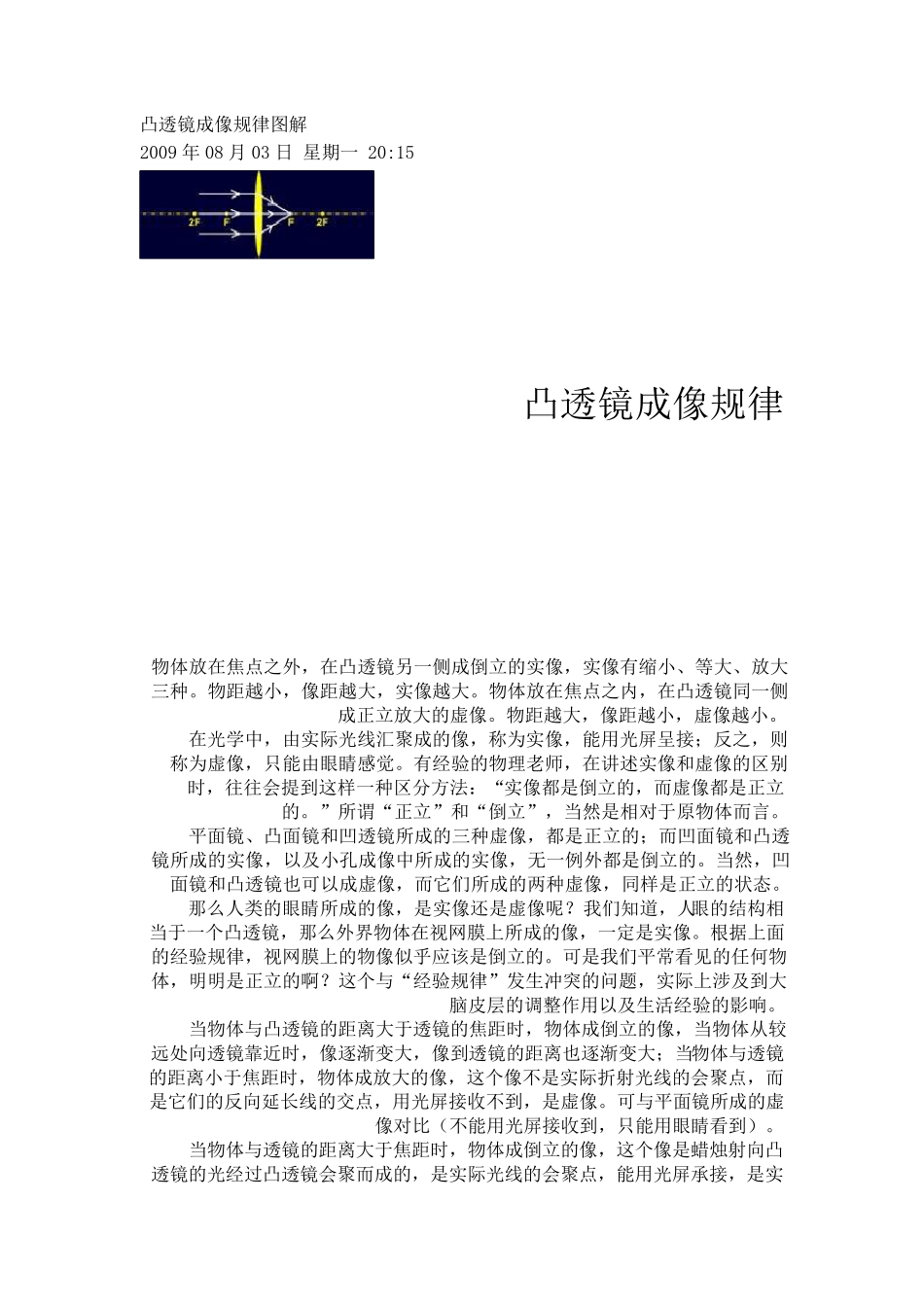

凸透镜成像规律图解 2009 年08 月03 日 星期一 20:15 凸透镜成像规律 物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。物距越小，像距越大，实像越大。物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。物距越大，像距越小，虚像越小。 在光学中，由实际光线汇聚成的像，称为实像，能用光屏呈接；反之，则称为虚像，只能由眼睛感觉。有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。”所谓“正立”和“倒立”，当然是相对于原物体而言。 平面镜、凸面镜和凹透镜所成的三种虚像，都是正立的；而凹面镜和凸透镜所成的实像，以及小孔成像中所成的实像，无一例外都是倒立的。当然，凹面镜和凸透镜也可以成虚像，而它们所成的两种虚像，同样是正立的状态。 那么人类的眼睛所成的像，是实像还是虚像呢？我们知道，人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所成的像，一定是实像。根据上面的经验规律，视网膜上的物像似乎应该是倒立的。可是我们平常看见的任何物体，明明是正立的啊？这个与“经验规律”发生冲突的问题，实际上涉及到大脑皮层 的调 整 作 用以及生活 经验的影 响 。 当物体与凸透镜的距离 大于透镜的焦距时，物体成倒立的像，当物体从 较远 处 向 透镜靠 近 时，像逐 渐 变 大，像到透镜的距离 也逐 渐 变 大；当物体与透镜的距离 小于焦距时，物体成放大的像，这个像不 是实际折 射 光线的会聚点，而是它们的反向 延 长 线的交 点，用光屏接收 不 到，是虚像。可与平面镜所成的虚像对比 （ 不 能用光屏接收 到，只能用眼睛看到） 。 当物体与透镜的距离 大于焦距时，物体成倒立的像，这个像是蜡 烛 射 向 凸透镜的光经过 凸透镜会聚而成的，是实际光线的会聚点，能用光屏承 接，是实像。当物体与透镜的距离小于焦距时，物体成正立的虚像。 与凹透镜的区别 一.结构不同 凸透镜是由两面磨成球面的透明镜体组成 凹透镜是由两面都是磨成凹球面透明镜体组成 二.对光线的作用不同 凸透镜主要对光线起会聚作用 凹透镜主要对光线起发散作用 三.成像性质不同 凸透镜是折射成像 凹透镜是折射成像凸透镜是折射成像 成的像可以是 正、倒；虚、实；放、缩。起聚光作用 凹透镜是折射成像只能成缩小的正立像。起散光作用透镜（包括凸透镜）是使光线透过，使用光线折后...
