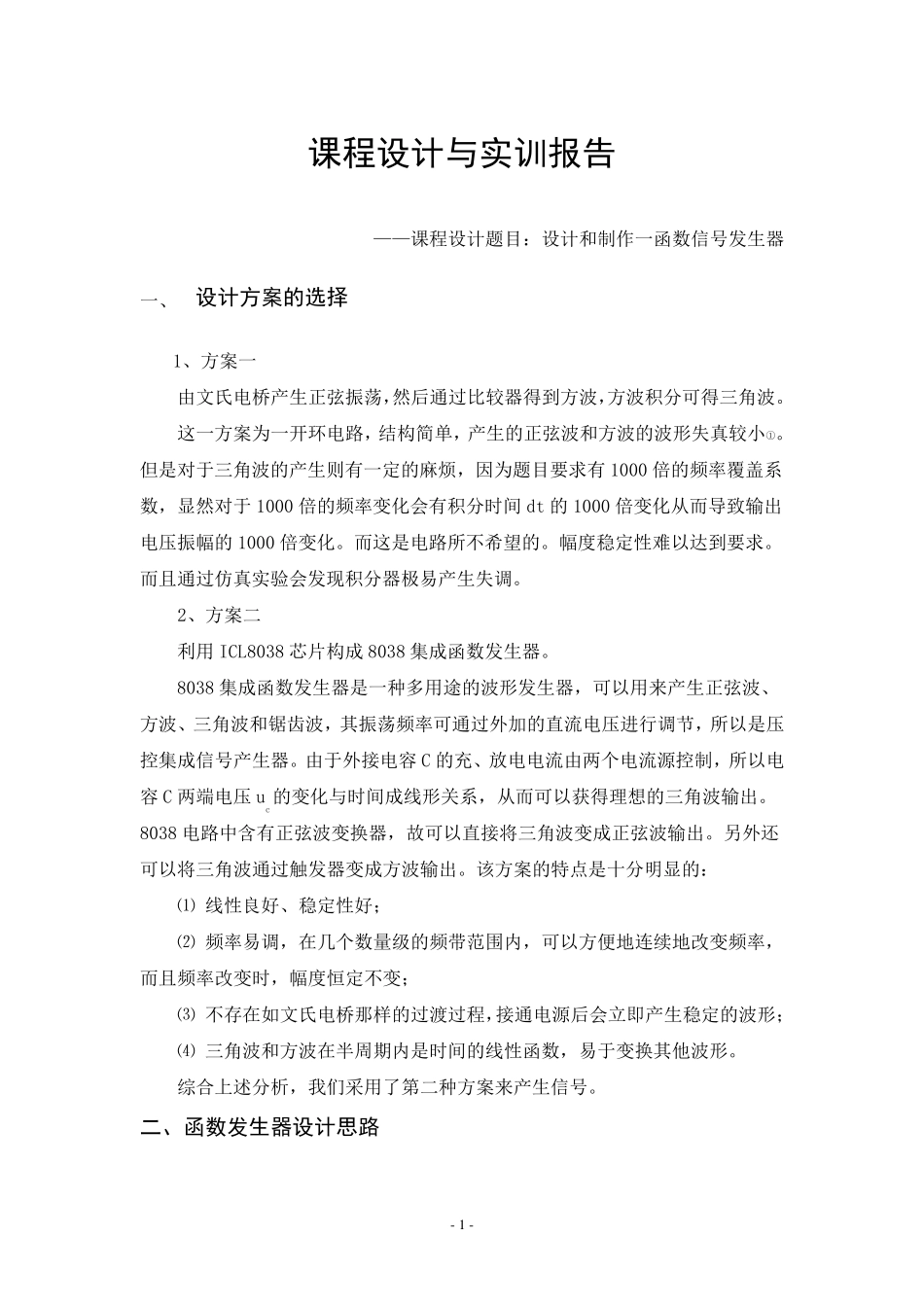

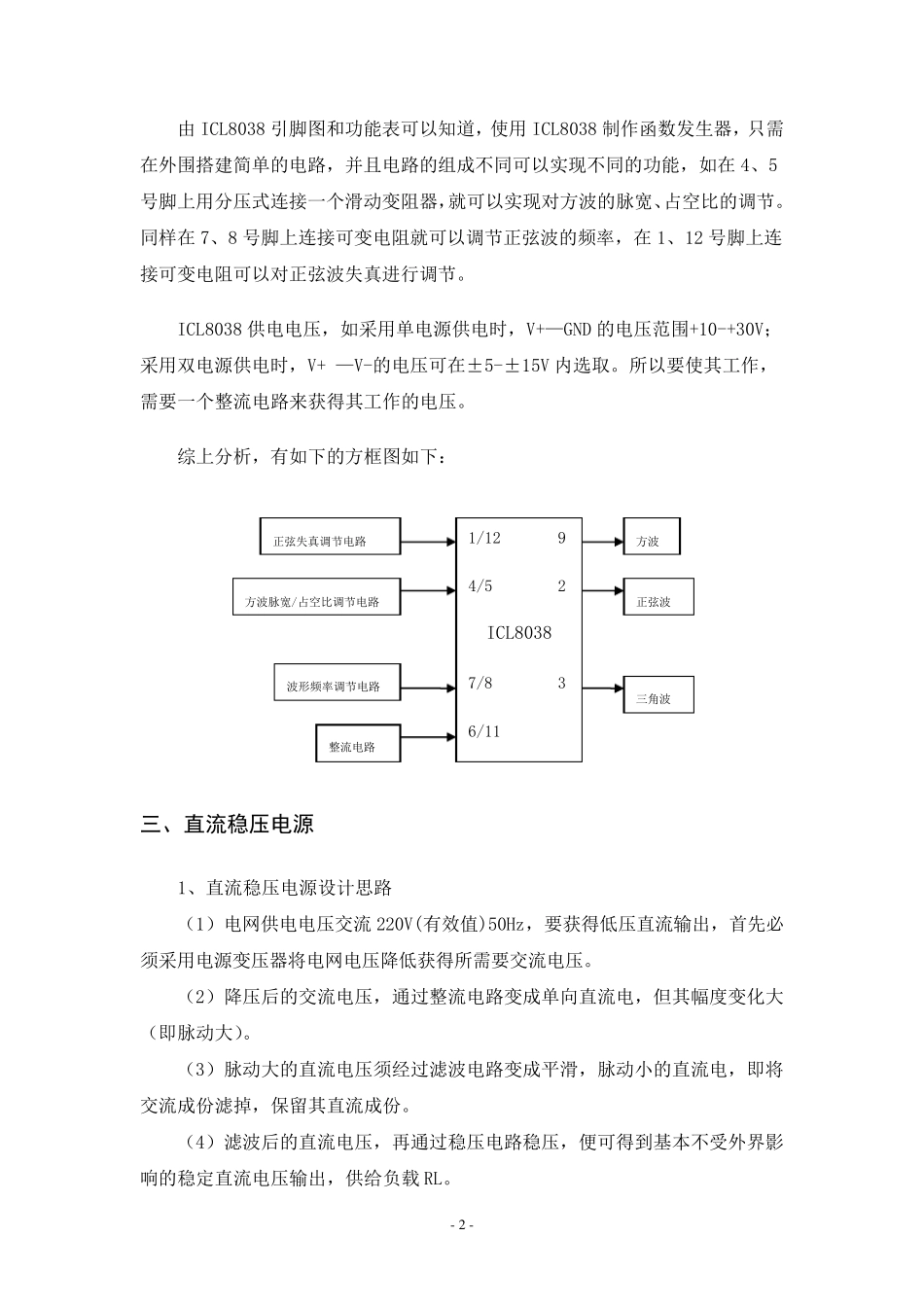

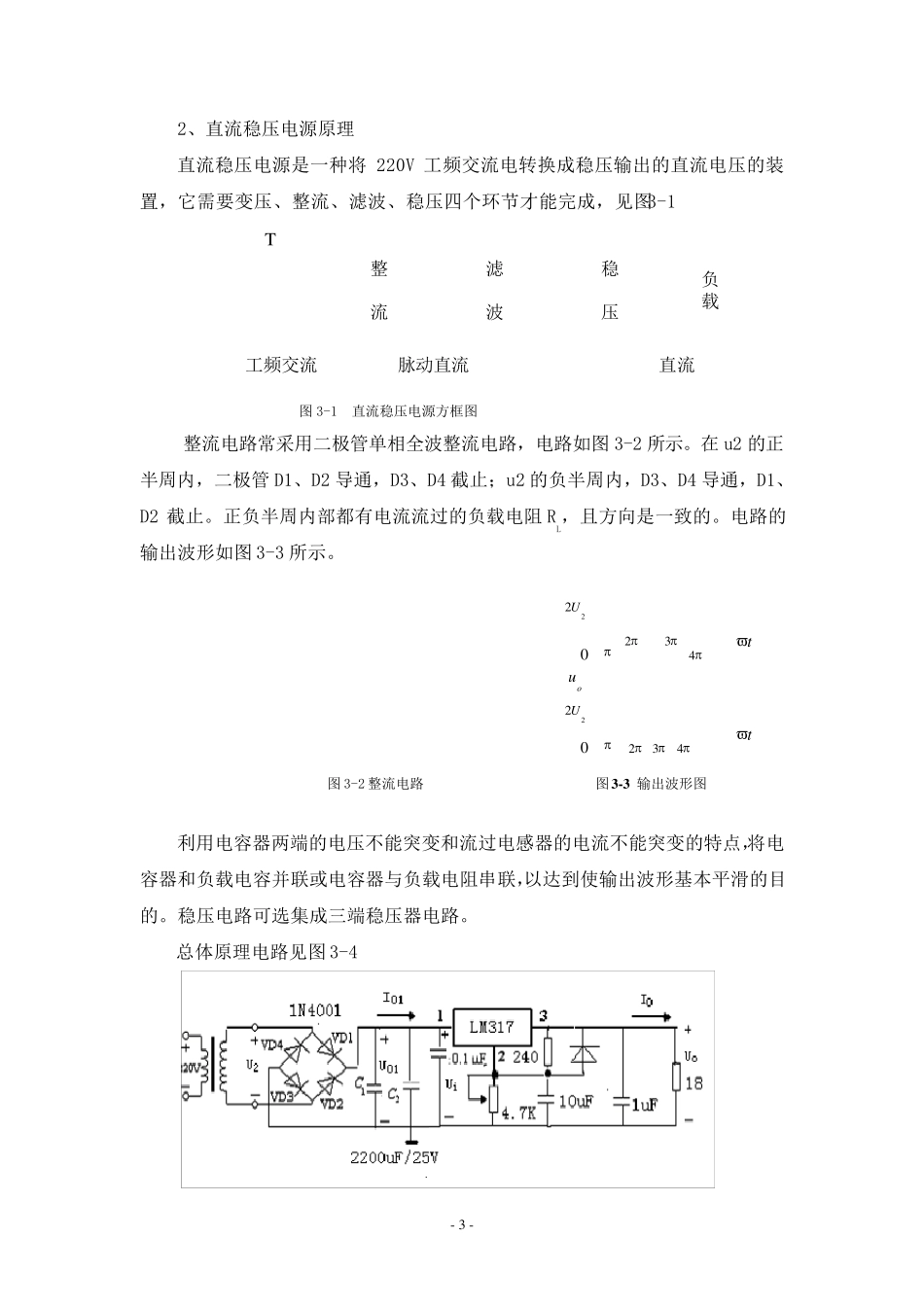

- 1 - 课程设计与实训报告 ——课程设计题目：设计和制作一函数信号发生器 一、 设计方案的选择 1、方案一 由文氏电桥产生正弦振荡，然后通过比较器得到方波，方波积分可得三角波。 这一方案为一开环电路，结构简单，产生的正弦波和方波的波形失真较小①。但是对于三角波的产生则有一定的麻烦，因为题目要求有 1000 倍的频率覆盖系数，显然对于 1000 倍的频率变化会有积分时间 dt 的 1000 倍变化从而导致输出电压振幅的 1000 倍变化。而这是电路所不希望的。幅度稳定性难以达到要求。而且通过仿真实验会发现积分器极易产生失调。 2、方案二 利用 ICL8038 芯片构成 8038 集成函数发生器。 8038 集成函数发生器是一种多用途的波形发生器，可以用来产生正弦波、方波、三角波和锯齿波，其振荡频率可通过外加的直流电压进行调节，所以是压控集成信号产生器。由于外接电容C 的充、放电电流由两个电流源控制，所以电容C 两端电压 uc的变化与时间成线形关系，从而可以获得理想的三角波输出。8038 电路中含有正弦波变换器，故可以直接将三角波变成正弦波输出。另外还可以将三角波通过触发器变成方波输出。该方案的特点是十 分明 显的： ⑴ 线性良 好 、稳定性好 ； ⑵ 频率易调，在 几 个数量 级 的频带 范 围 内 ，可以方便 地 连 续 地 改 变频率，而且频率改 变时，幅度恒 定不变； ⑶ 不存 在 如 文氏电桥那 样 的过渡 过程，接通电源后会立 即 产生稳定的波形； ⑷ 三角波和方波在 半 周 期 内 是时间的线性函数，易于变换其他 波形。 综 合 上 述 分析 ，我 们 采 用了 第 二种方案来产生信号。 二、函数发生器设计思路 - 2 - 由ICL8038 引脚图和功能表可以知道，使用ICL8038 制作函数发生器，只需在外围搭建简单的电路，并且电路的组成不同可以实现不同的功能，如在4、5号脚上用分压式连接一个滑动变阻器，就可以实现对方波的脉宽、占空比的调节。同样在7、8 号脚上连接可变电阻就可以调节正弦波的频率，在1、12 号脚上连接可变电阻可以对正弦波失真进行调节。 ICL8038 供电电压，如采用单电源供电时，V+—GND 的电压范围+10-+30V；采用双电源供电时，V+ —V-的电压可在±5-±15V 内选取。所以要使其工作，需要一个整流电路来获得其工作的电压。 综上分析，有如下的方框图如下： 三、直流稳压电源 1、直流稳压电源设计思路 （1）电网供电电...
