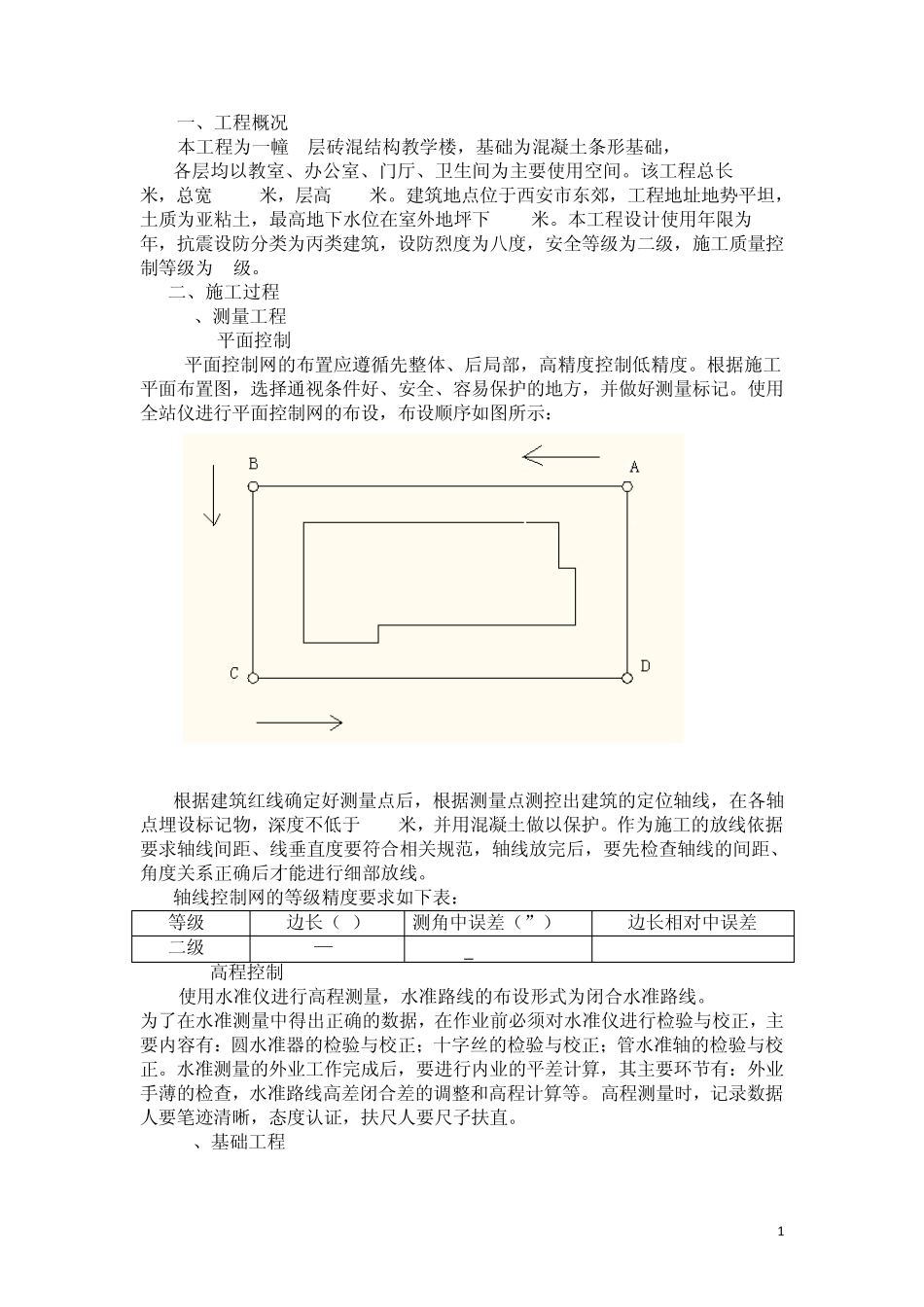

1 一、工程概况 本工程为一幢 5层砖混结构教学楼，基础为混凝土条形基础， 各层均以教室、办公室、门厅、卫生间为主要使用空间。该工程总长 51.6米，总宽 19.0米，层高 3.6米。建筑地点位于西安市东郊，工程地址地势平坦，土质为亚粘土，最高地下水位在室外地坪下 5.0米。本工程设计使用年限为 50年，抗震设防分类为丙类建筑，设防烈度为八度，安全等级为二级，施工质量控制等级为 B级。 二、施工过程 1、测量工程 1.1平面控制 平面控制网的布置应遵循先整体、后局部，高精度控制低精度。根据施工平面布置图，选择通视条件好、安全、容易保护的地方，并做好测量标记。使用全站仪进行平面控制网的布设，布设顺序如图所示： 根据建筑红线确定好测量点后，根据测量点测控出建筑的定位轴线，在各轴点埋设标记物，深度不低于 0.8米，并用混凝土做以保护。作为施工的放线依据要求轴线间距、线垂直度要符合相关规范，轴线放完后，要先检查轴线的间距、角度关系正确后才能进行细部放线。 轴线控制网的等级精度要求如下表： 等级 边长（M） 测角中误差（”） 边长相对中误差 二级 100—300 +20 1/10000 1.2高程控制 使用水准仪进行高程测量，水准路线的布设形式为闭合水准路线。 为了在水准测量中得出正确的数据，在作业前必须对水准仪进行检验与校正，主要内容有：圆水准器的检验与校正；十字丝的检验与校正；管水准轴的检验与校正。水准测量的外业工作完成后，要进行内业的平差计算，其主要环节有：外业手薄的检查，水准路线高差闭合差的调整和高程计算等。高程测量时，记录数据人要笔迹清晰，态度认证，扶尺人要尺子扶直。 2、基础工程 2 本工程的基础采用混凝土条形基础，工程内容包括：基坑与管沟开挖、路基开挖、基坑回填、浇筑垫层混凝土、砌条形基础、浇筑地圈梁等。施工顺序：施工放线——基槽开挖——检查轴线、标高——浇垫层混凝土——养护——砌条形基础——浇筑地圈梁。 本工程土质为亚粘土，且基坑开挖深度为 4.1米，需要放坡。确定放坡坡度为 1:0.5。工程土方开挖量大，故全程采用机械施工，选取反铲挖掘机一台，容量 8吨的翻斗车两辆，采用挖掘机端沟开进的方式进行挖掘作业。 施工工艺：（1）开挖过程中其土石方应及时运至现场指定位置放置，严禁场内土石方乱弃。（2）开挖施工应有序进行，不得随意切断场内临时排水沟道，开挖某处地槽前应将要切断的临时排水沟道改道后再行施工，以免造成现场排水不...
