在ArcGIS中配准(TIF、JPEG)栅格图像并矢量化VIP免费

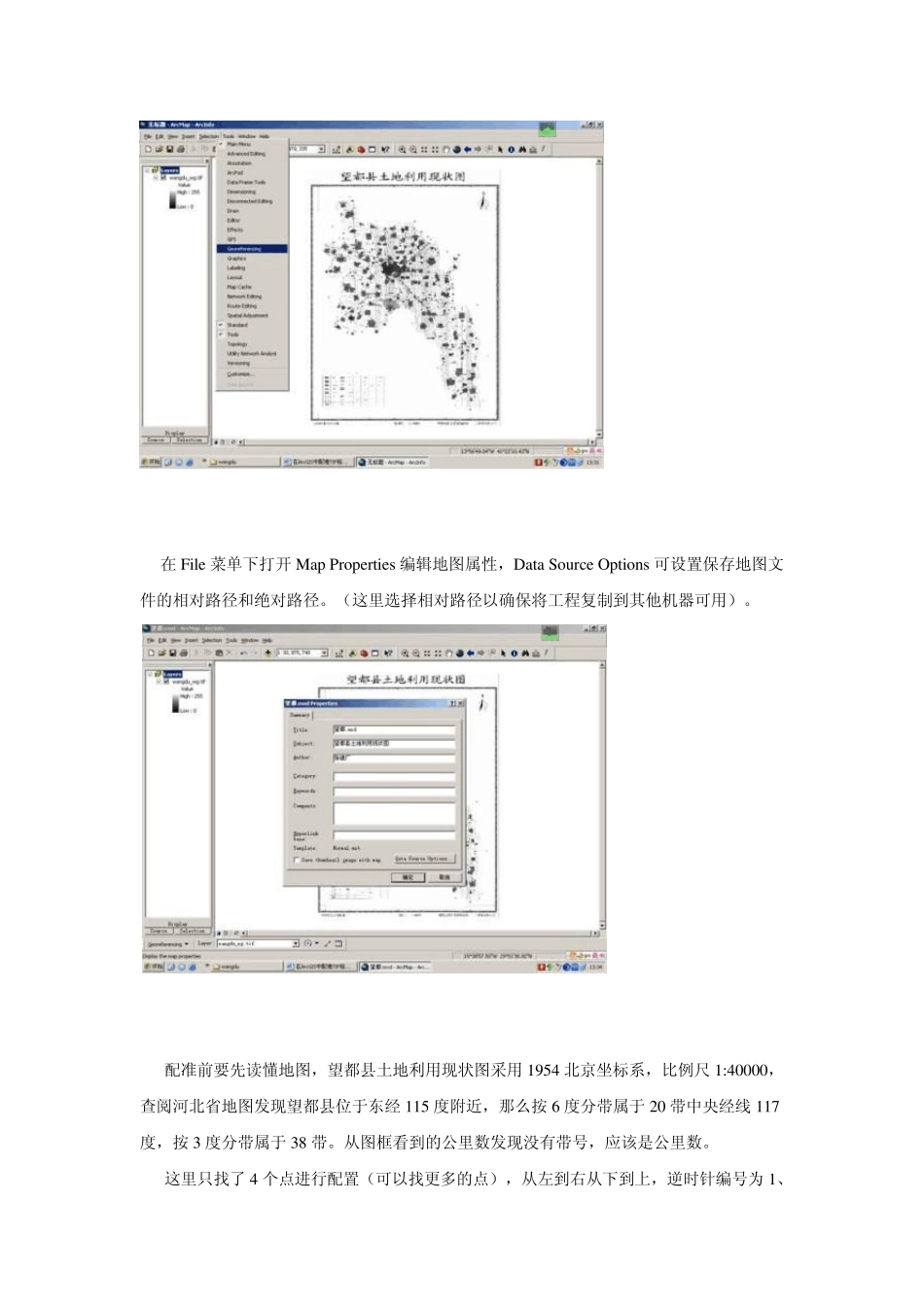

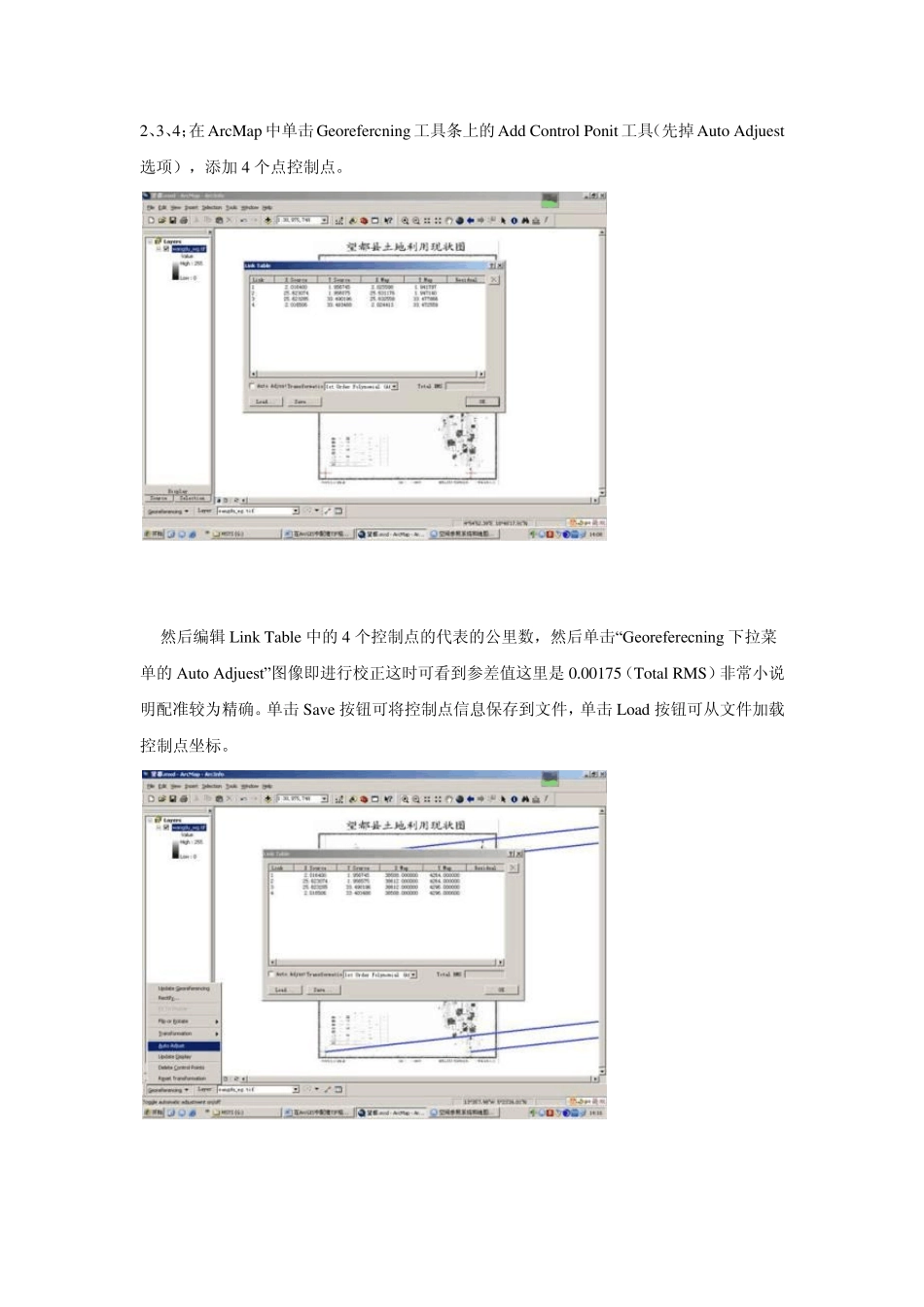

在 ArcGIS中 配 准 （ TIF、JPEG）栅格图像并矢量化(转) 图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop 完成。 一、栅格图像的校正和坐标系确定 启动 ArcMap，新建一个新工程，右键 Lay ers 选择 Add Data… 添加 TIF 图像，将出现如下提示（如果提示无法加载 rester data 时请安装 ArcGIS Desktop SP3 补丁），单击 Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。 图像加载后即可看到图像内容，右键工具栏打开 Georeferencing 工具条，进行图像的配准工作，在配准之前最好先保存工程。 在File 菜单下打开Map Properties 编辑地图属性，Data Sou rce Options 可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。 配准前要先读懂地图，望都县土地利用现状图采用1954 北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115 度附近，那么按6 度分带属于20 带中央经线117度，按3 度分带属于38 带。从图框看到的公里数发现没有带号，应该是公里数。 这里只找了4 个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在 ArcMap 中单击 Georefercning 工具条上的 Add Control Ponit 工具（先掉 Au to Adju est选项），添加 4 个点控制点。 然后编辑 Link Table 中的 4 个控制点的代表的公里数，然后单击“Georeferecning 下拉菜单的 Auto Adjuest”图像即进行校正这时可看到参差值这里是 0.00175（Total RMS）非常小说明配准较为精确。单击 Sav e 按钮可将控制点信息保存到文件，单击 Load 按钮可从文件加载控制点坐标。 给校准后的地图选择适合的坐标系，右键Lay ers 打开Properties 对话框属性对话框选择投影坐标系，（Prokected Coordinate Sy stems）展开Predefined/ Prokected Coordinate Sy stems/Gau ss Kru ger/Beijing 1954 下找Beijing 1954 GK Zone 20 坐标系（高斯克里克投影20 带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。 最后保存校正重新生成采样数据，单击“Georeferencing”工具条的“Rectify”菜单矫正并重采样栅格生成新的栅格文件； 打开“Save As”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“Resample Type”指定重新采...
