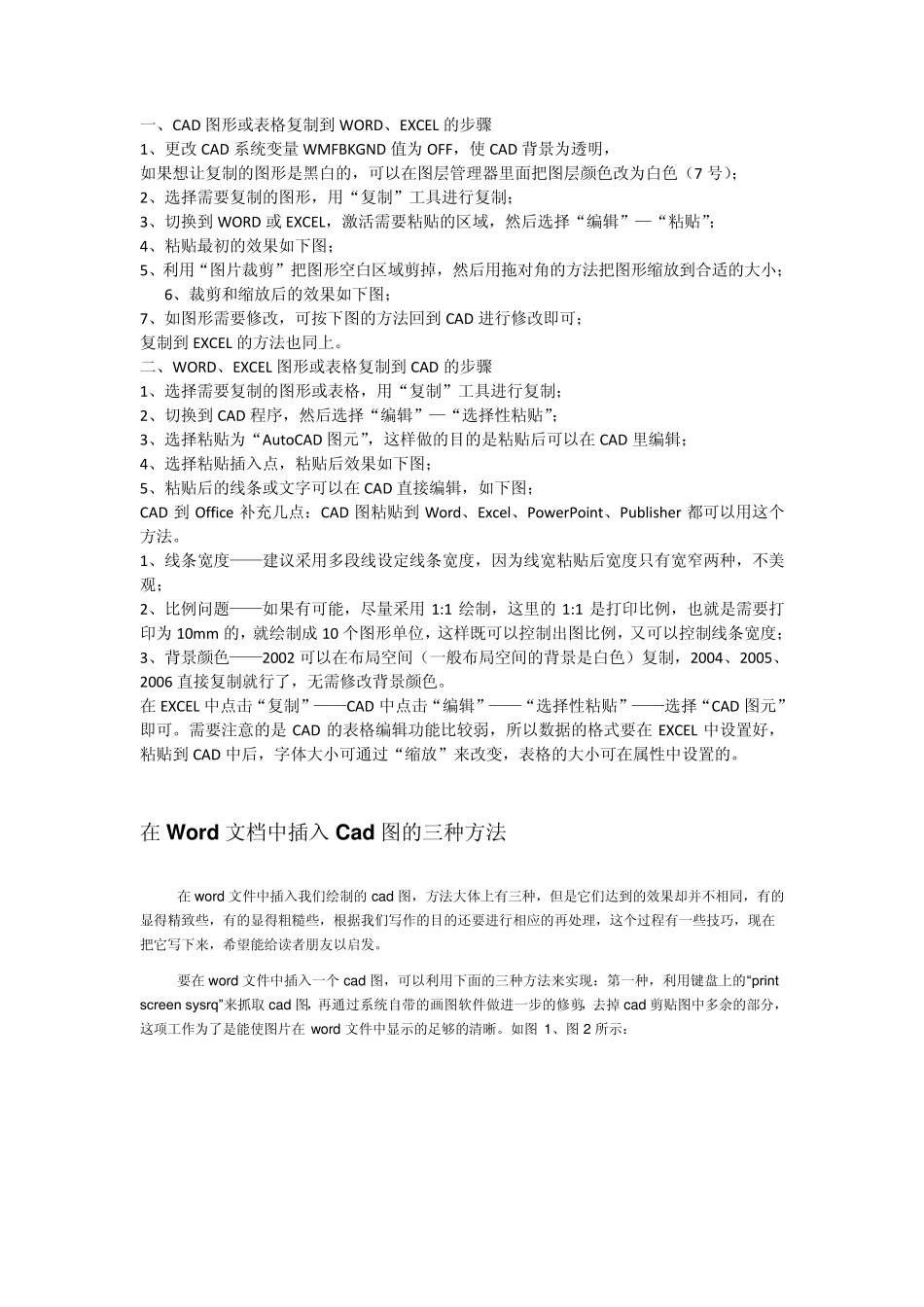

一、CAD 图形或表格复制到WORD、EXCEL 的步骤 1、更改CAD 系统变量WMFBKGND 值为OFF，使CAD 背景为透明， 如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7 号）； 2、选择需要复制的图形，用“复制”工具进行复制； 3、切换到WORD 或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”； 4、粘贴最初的效果如下图； 5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小； 6、裁剪和缩放后的效果如下图； 7、如图形需要修改，可按下图的方法回到CAD 进行修改即可； 复制到EXCEL 的方法也同上。 二、WORD、EXCEL 图形或表格复制到CAD 的步骤 1、选择需要复制的图形或表格，用“复制”工具进行复制； 2、切换到CAD 程序，然后选择“编辑”—“选择性粘贴”； 3、选择粘贴为“AutoCAD 图元”，这样做的目的是粘贴后可以在CAD 里编辑； 4、选择粘贴插入点，粘贴后效果如下图； 5、粘贴后的线条或文字可以在CAD 直接编辑，如下图； CAD 到Office 补充几点：CAD 图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。 1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观； 2、比例问题——如果有可能，尽量采用1:1 绘制，这里的1:1 是打印比例，也就是需要打印为10mm 的，就绘制成 10 个图形单位，这样既可以控制出图比例，又可以控制线条宽度； 3、背景颜色——2002 可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006 直接复制就行了，无需修改背景颜色。 在EXCEL 中点击“复制”——CAD 中点击“编辑”——“选择性粘贴”——选择“CAD 图元”即可。需要注意的是CAD 的表格编辑功能比较弱，所以数据的格式要在EXCEL 中设置好，粘贴到CAD 中后，字体大小可通过“缩放”来改变，表格的大小可在属性中设置的。 在Word 文档中插入 Cad 图的三种方法 在w ord 文件中插入我们绘制的cad 图，方法大体上有三种，但是它们达到的效果却并不相同，有的显得精致些，有的显得粗糙些，根据我们写作的目的还要进行相应的再处理，这个过程有一些技巧，现在把它写下来，希望能给读者朋友以启发。 要在w ord 文件中插入一个 cad 图，可以利用下面的三种方法来实现：第一种，利用键盘上的“print screen sysrq”来抓取 cad 图，再通过系统自带的画图软件做进一步的修剪，...
