在工程平面图中标注的各种符号与代表名VIP免费

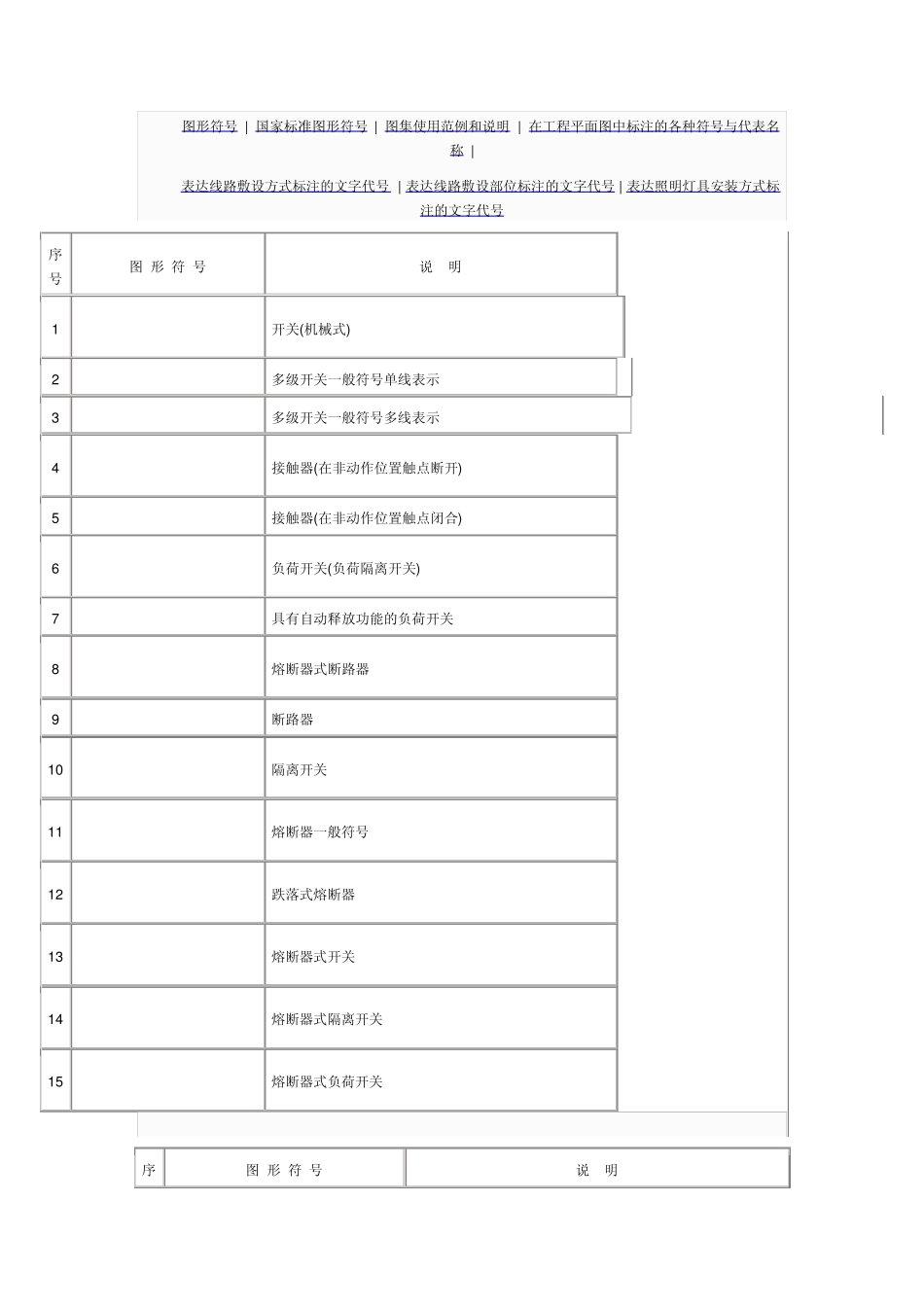

在工程平面图中标注的各种符号与代表名_第1页
1/37
在工程平面图中标注的各种符号与代表名_第2页
2/37
在工程平面图中标注的各种符号与代表名_第3页
3/37
图形符号 | 国家标准图形符号 | 图集使用范例和说明 | 在工程平面图中标注的各种符号与代表名称 | 表达线路敷设方式标注的文字代号 | 表达线路敷设部位标注的文字代号 | 表达照明灯具安装方式标注的文字代号 序号 图 形 符 号 说 明 1 开关(机械式) 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开关 8 熔断器式断路器 9 断路器 10 隔离开关 11 熔断器一般符号 12 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关 15 熔断器式负荷开关 序图 形 符 号 说 明 号 16 当操作器件被吸合时延时闭合的动合触点 17 当操作器件被释放时延时闭合的动合触点 18 当操作器件被释放时延时闭合的动断触点 19 当操作器件被吸合时延时闭合的动断触点 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21 按钮开关(不闭锁) 22 旋钮开关、旋转开关(闭锁) 23 位置开关,动合触点 限制开关,动合触点 24 位置开关,动断触点 限制开关,动断触点 25 热敏开关,动合触点 注:θ 可用动作温度代替 26 热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 先断后合的转换触点 序号 图 形 符 号 说 明 31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片 36 换接片 37 双绕组变压器 38 三绕组变压器 3 9 自耦变压器 4 0 电抗器 扼流图 4 1 电流互感器 脉冲变压器 4 2 具有两个铁芯和两个二次绕组的电流互感器 4 3 在一个铁芯上具有两个二次绕组的电流互感器 4 4 具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接 4 5 三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接 序号 图 形 符 号 说 明 4 6 三相变压器 星形-三角形连接 4 7 具有有载分接开关的三相变压器 星形-三角形连接 4 8 三相变压器 星形-曲折形连接 4 9 操作器件一般符号 5 0 具有两个绕组的...
