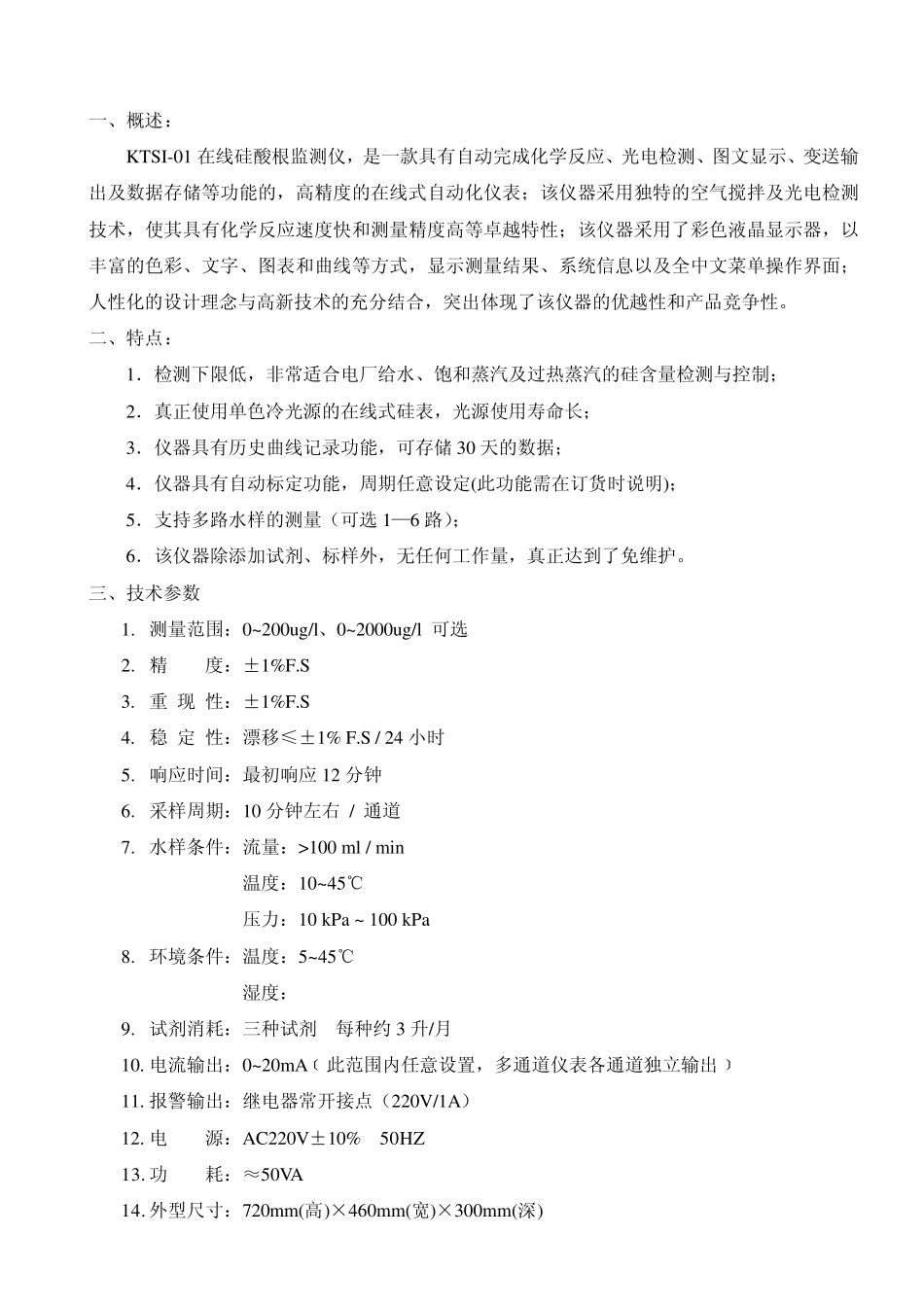

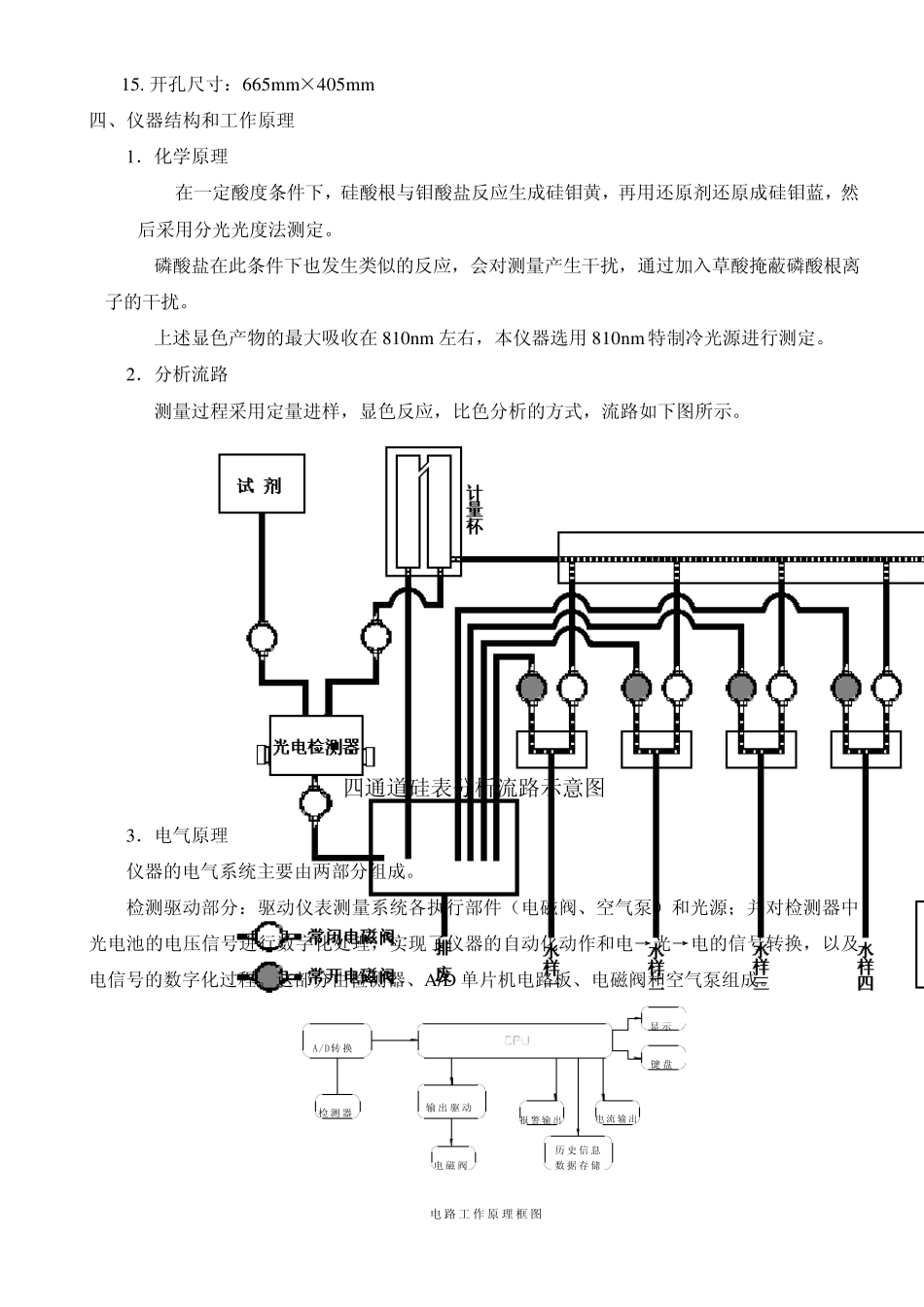

KTSI-01 型在线硅酸根监测仪 使用说明书 吉林市康拓电子有限责任公司 二 ○ ○ 九 年 三 月 一、概述： KTSI-01 在线硅酸根监测仪，是一款具有自动完成化学反应、光电检测、图文显示、变送输出及数据存储等功能的，高精度的在线式自动化仪表；该仪器采用独特的空气搅拌及光电检测技术，使其具有化学反应速度快和测量精度高等卓越特性；该仪器采用了彩色液晶显示器，以丰富的色彩、文字、图表和曲线等方式，显示测量结果、系统信息以及全中文菜单操作界面；人性化的设计理念与高新技术的充分结合，突出体现了该仪器的优越性和产品竞争性。 二、特点： 1．检测下限低，非常适合电厂给水、饱和蒸汽及过热蒸汽的硅含量检测与控制； 2．真正使用单色冷光源的在线式硅表，光源使用寿命长； 3．仪器具有历史曲线记录功能，可存储 30 天的数据； 4．仪器具有自动标定功能，周期任意设定(此功能需在订货时说明)； 5．支持多路水样的测量（可选1—6 路）； 6．该仪器除添加试剂、标样外，无任何工作量，真正达到了免维护。 三、技术参数 1. 测量范围：0~200ug/l、0~2000ug/l 可选 2. 精 度：±1%F.S 3. 重 现 性：±1%F.S 4. 稳 定 性：漂移≤±1% F.S / 24 小时 5. 响应时间：最初响应 12 分钟 6. 采样周期：10 分钟左右 / 通道 7. 水样条件：流量：>100 ml / min 温度：10~45℃ 压力：10 kPa ~ 100 kPa 8. 环境条件：温度：5~45℃ 湿度：<85% RH 9. 试剂消耗：三种试剂 每种约 3 升/月 10. 电流输出：0~20mA﹝此范围内任意设置，多通道仪表各通道独立输出﹞ 11. 报警输出：继电器常开接点（220V/1A） 12. 电 源：AC220V±10% 50HZ 13. 功 耗：≈50VA 14. 外型尺寸：720mm(高)×460mm(宽)×300mm(深) 15. 开孔尺寸：665mm×405mm 四、仪器结构和工作原理 1．化学原理 在一定酸度条件下，硅酸根与钼酸盐反应生成硅钼黄，再用还原剂还原成硅钼蓝，然后采用分光光度法测定。 磷酸盐在此条件下也发生类似的反应，会对测量产生干扰，通过加入草酸掩蔽磷酸根离子的干扰。 上述显色产物的最大吸收在 810nm 左右，本仪器选用 810nm 特制冷光源进行测定。 2．分析流路 测量过程采用定量进样，显色反应，比色分析的方式，流路如下图所示。 四通道硅表分析流路示意图 3．电气原理 仪器的电气系统主要由两部分组成。 检测驱动部分：驱动仪表测量系统各执行部件（...
