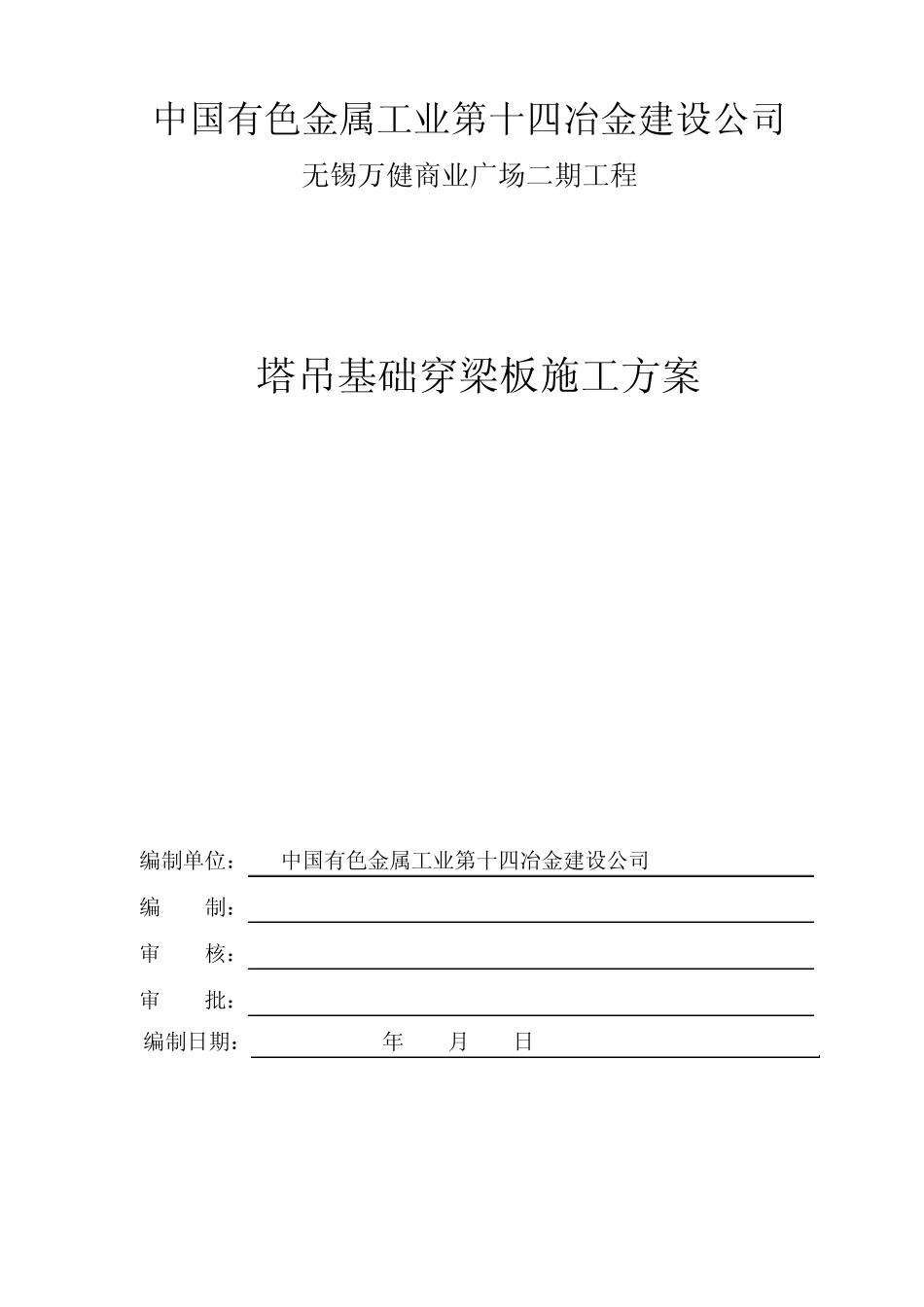

中国有色金属工业第十四冶金建设公司 无锡万健商业广场二期工程 塔吊基础穿梁板施工方案 编制单位： 中国有色金属工业第十四冶金建设公司 编 制： 审 核： 审 批： 编制日期： 年 月 日 中国有色金属工业第十四冶金建设公司 ◆塔吊基础专项方案◆ 1 目 录 一、工程概况 …………………………………………………………2 二、施工技术 …………………………………………………………5 1、塔吊基础，采用以下的施工措施进行处理：………………5 2、塔机基础部位防水处理………………………………………6 3、钢筋处理………………………………………………………7 4、模板处理………………………………………………………7 5、4#塔吊基础采用以下的施工措施进行处理…………………7 尾页附塔吊平面布置图 中国有色金属工业第十四冶金建设公司 ◆塔吊基础专项方案◆ 2 一、工程概况 本工程为无锡万健置业有限公司投资开发的无锡万健商业广场二期工程，包括整体地下室；1#、2#楼地上商用裙房三层，塔楼层数共十四层；3#-7#楼为地上三层商业用房。本项目北临盛岸西路，南临上伟路，西临钱桥大道。本建筑面积约 161231平方，基础形式为地下室筏板基础及独立基础，地下一层，结构体系为框架结构（部分框剪结构）。 本工程共设八台塔吊，由于工程面积较大，1#、3#、4#、6#、7#、8#塔吊设在地下室中间。塔吊基础穿地下室底板梁板，塔身穿地下室顶板梁板及一层商铺屋面梁板。由于设计中地下室为一整体，且基础施工量大，各主楼布置在地下室各个位置上，为了保证主体施工和地下室施工，将 6台 QZZ63B(5513)塔吊，按 1#、3#、4#、6#、7#、8#楼具体位置将塔机布置在地下室结构范围内，具体见塔机平面布置图。 根据总平面布置图及各栋楼的特点，结合施工现场的实际情况，决定把 1#、3#、4#、6#、7#、8#塔吊基础布置在地下室 400mm筏板区域内，4#塔吊基础布置在 1#楼 1200mm筏板内，以满足施工需要。（各塔吊具体位置详见下图及平面布置图），穿地下室梁板时应避开主梁位置。 中国有色金属工业第十四冶金建设公司 ◆塔吊基础专项方案◆ 3 1#塔吊具体位置；图一 4#塔吊具体位置 图二 中国有色金属工业第十四冶金建设公司 ◆塔吊基础专项方案◆ 4 6#塔吊具体位置 图三 3#塔吊具体位置；图四 中国有色金属工业第十四冶金建设公司 ◆塔吊基础专项方案◆ 5 7#塔吊具体位置 图五 8#塔吊具体位置 图六 中...
