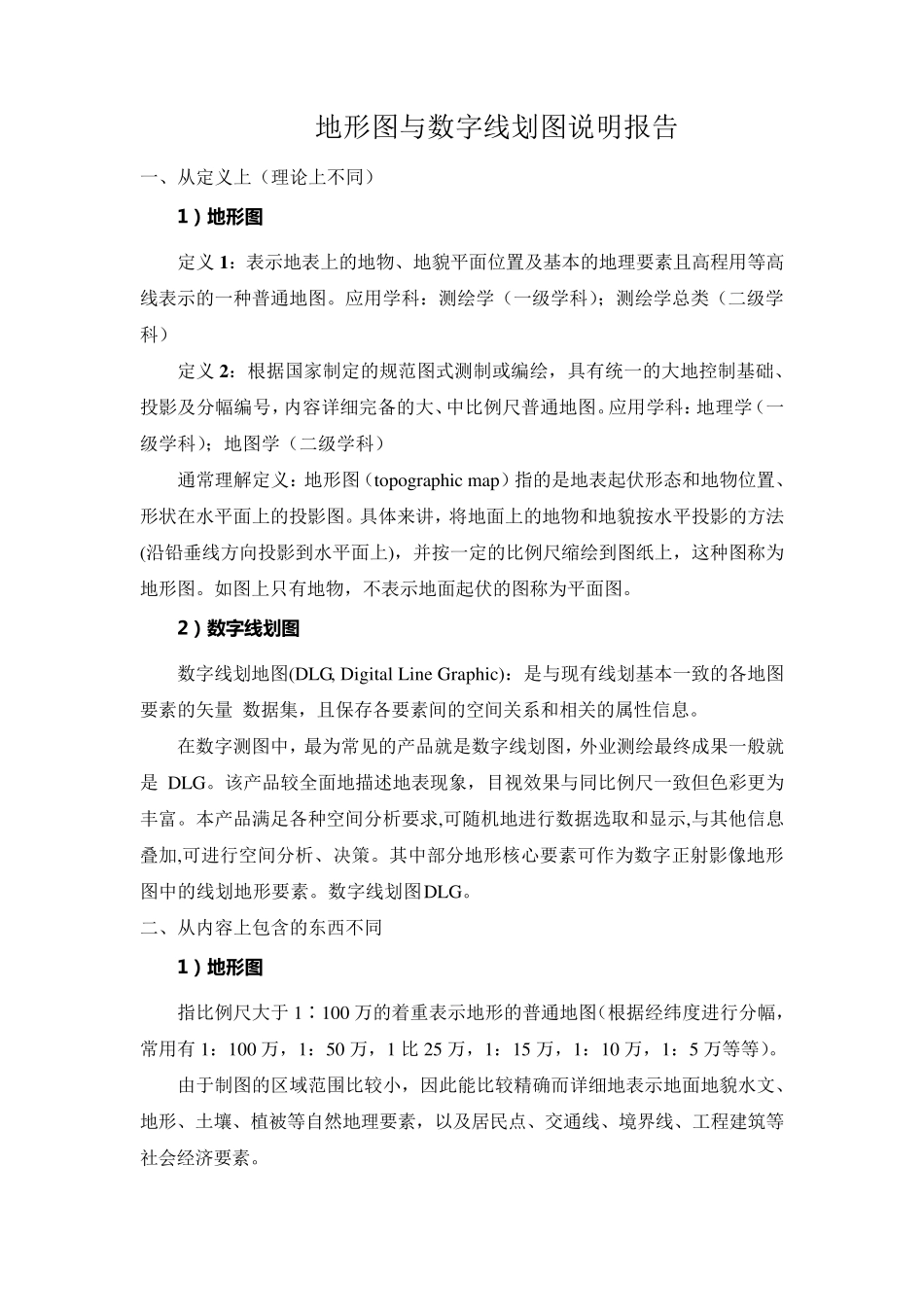

地形图与数字线划图说明报告 一、从定义上（理论上不同） 1） 地 形 图 定义 1 ：表示地表上的地物、地貌平面位置及基本的地理要素且高程用等高线表示的一种普通地图。应用学科：测绘学（一级学科）；测绘学总类（二级学科） 定义 2 ：根据国家制定的规范图式测制或编绘，具有统一的大地控制基础、投影及分幅编号，内容详细完备的大、中比例尺普通地图。应用学科：地理学（一级学科）；地图学（二级学科） 通常理解定义：地形图（topographic map）指的是地表起伏形态和地物位置、形状在水平面上的投影图。具体来讲，将地面上的地物和地貌按水平投影的方法(沿铅垂线方向投影到水平面上)，并按一定的比例尺缩绘到图纸上，这种图称为地形图。如图上只有地物，不表示地面起伏的图称为平面图。 2） 数 字 线 划 图 数字线划地图(DLG, Digital Line Graphic)：是与现有线划基本一致的各地图要素的矢量 数据集，且保存各要素间的空间关系和相关的属性信息。 在数字测图中，最为常见的产品就是数字线划图，外业测绘最终成果一般就是 DLG。该产品较全面地描述地表现象，目视效果与同比例尺一致但色彩更为丰富。本产品满足各种空间分析要求,可随机地进行数据选取和显示,与其他信息叠加,可进行空间分析、决策。其中部分地形核心要素可作为数字正射影像地形图中的线划地形要素。数字线划图DLG。 二、从内容上包含的东西不同 1） 地 形 图 指比例尺大于1∶100 万的着重表示地形的普通地图（根据经纬度进行分幅，常用有 1：100 万，1：50 万，1 比 25 万，1：15 万，1：10 万，1：5 万等等）。 由于制图的区域范围比较小，因此能比较精确而详细地表示地面地貌水文、地形、土壤、植被等自然地理要素，以及居民点、交通线、境界线、工程建筑等社会经济要素。 地形图它详细的表示地表上居民地、道路、水系、境界、土质、植被等基本地理要素且用等高线表示地面起伏的一种按统一规范生产的普通地图。 2） 数 字 线 划图 数字线划地图(DLG)的技术特征为：地图地理内容、分幅、投影、精度、坐标系统与同比例尺地形图一致。图形输出为矢量格式，任意缩放均不变形。 数字线划图由数字线划图矢量数据（包括要素属性）、元数据及相关文件构成： 1）矢量数据包含 GB/T 20257.1、GB/T 20258.1 规定的定位基础（平面与高程），水系、居民地及设施、交通、管线、境界与政区、地貌、植被与土质等地形要素的空间坐标、属...
