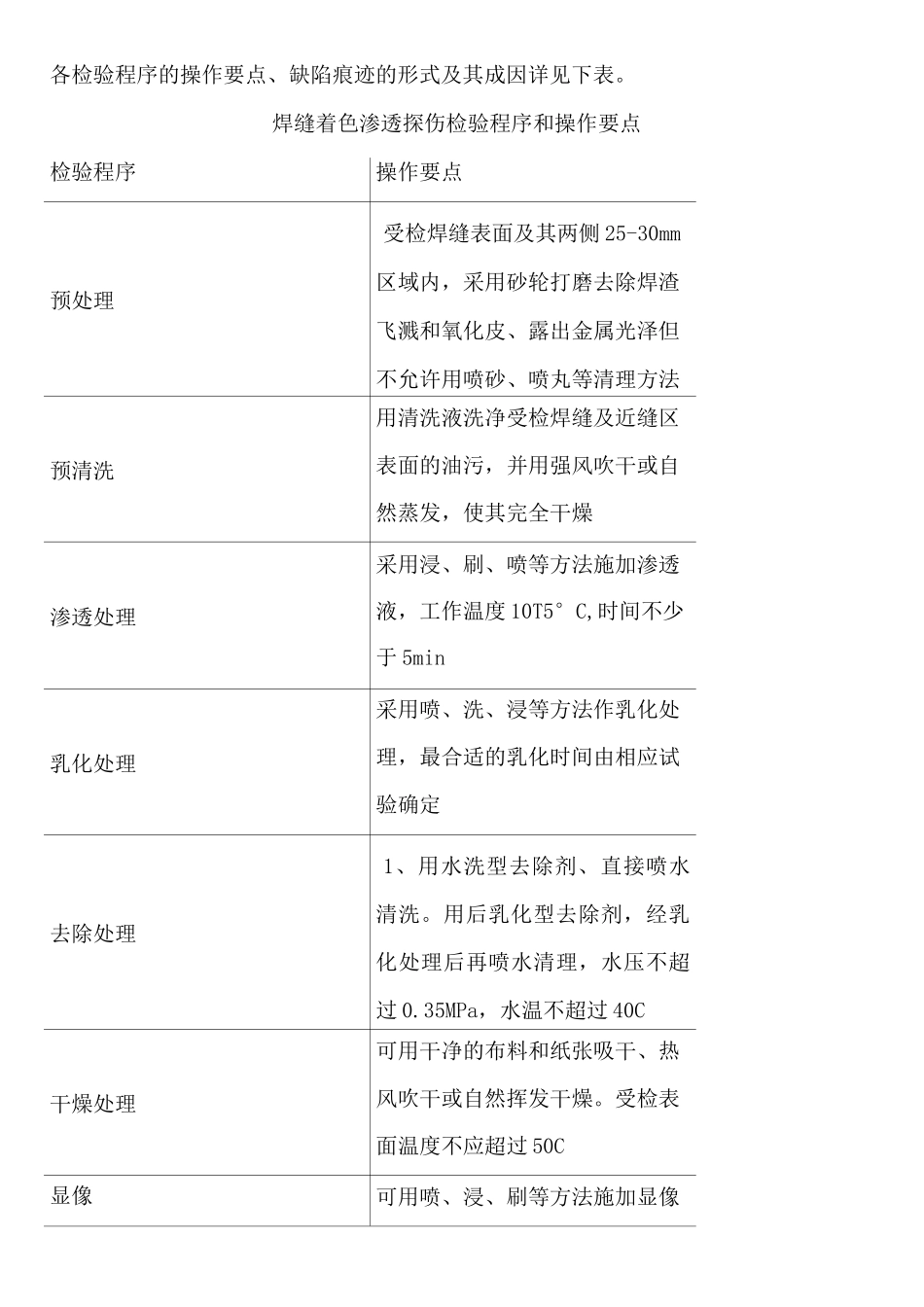

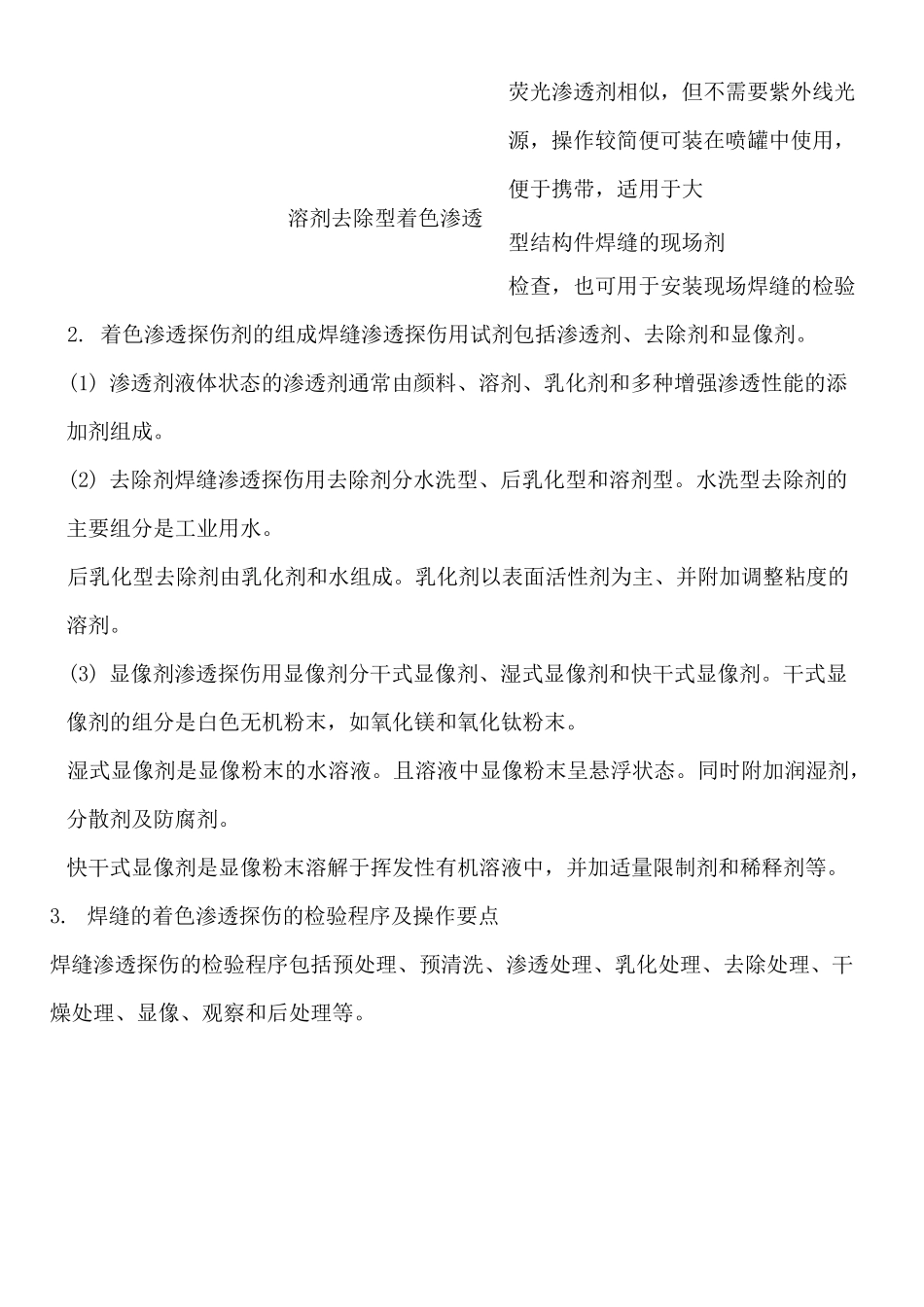

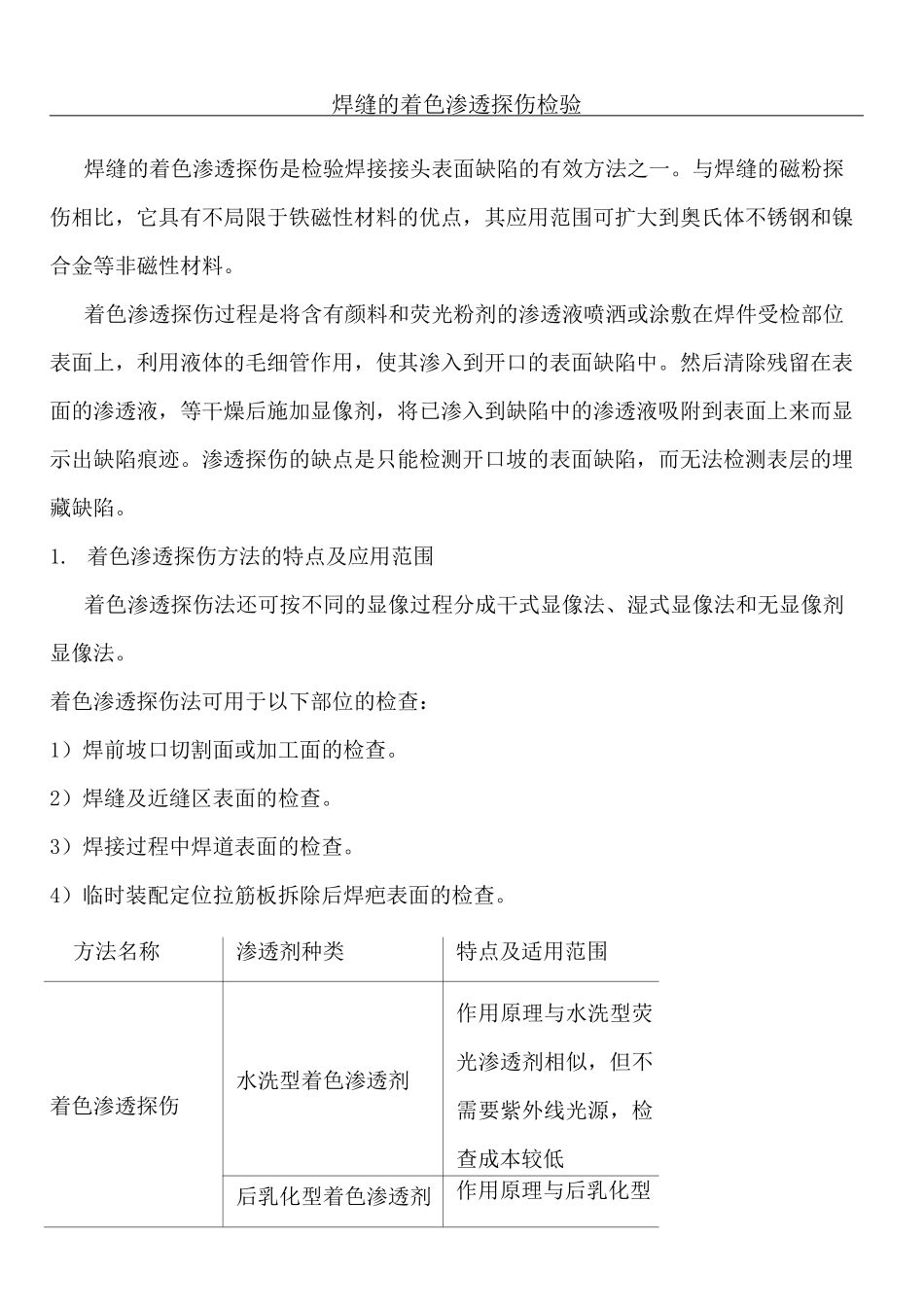

焊缝的着色渗透探伤检验焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。1. 着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。着色渗透探伤法可用于以下部位的检查：1）焊前坡口切割面或加工面的检查。2）焊缝及近缝区表面的检查。3）焊接过程中焊道表面的检查。4）临时装配定位拉筋板拆除后焊疤表面的检查。方法名称渗透剂种类特点及适用范围着色渗透探伤水洗型着色渗透剂作用原理与水洗型荧光渗透剂相似，但不需要紫外线光源，检查成本较低后乳化型着色渗透剂作用原理与后乳化型荧光渗透剂相似，但不需要紫外线光源，操作较简便可装在喷罐中使用，便于携带，适用于大溶剂去除型着色渗透型结构件焊缝的现场剂检查，也可用于安装现场焊缝的检验2. 着色渗透探伤剂的组成焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。(1) 渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。水洗型去除剂的主要组分是工业用水。后乳化型去除剂由乳化剂和水组成。乳化剂以表面活性剂为主、并附加调整粘度的溶剂。(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。湿式显像剂是显像粉末的水溶液。且溶液中显像粉末呈悬浮状态。同时附加润湿剂，分散剂及防腐剂。快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。3. 焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。焊缝着色渗透探伤检验程序和操作要点检验程序操作要点预处理受检焊缝表面及其两侧 25-30mm区域内，采用砂轮打磨去除焊...
