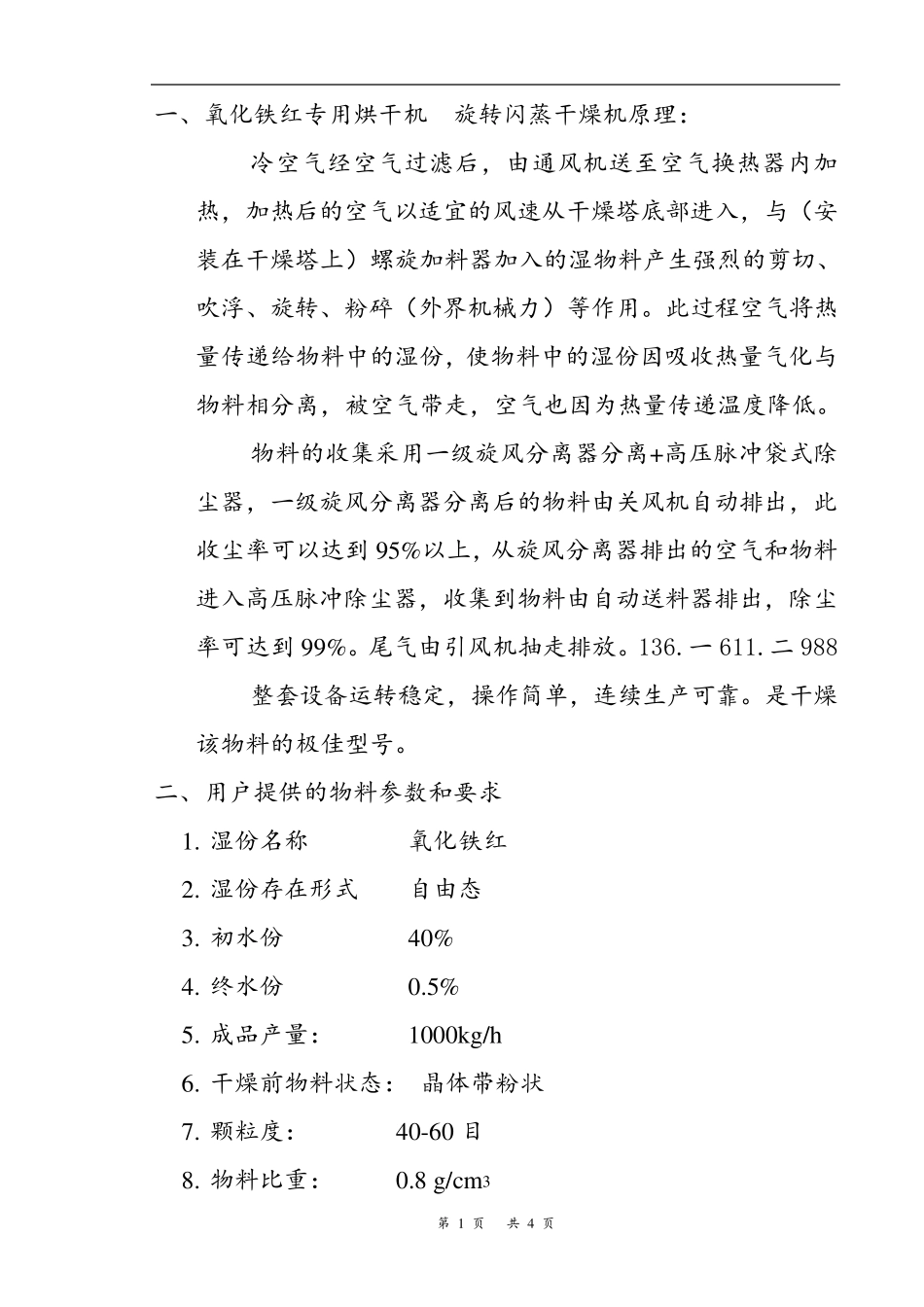

第 1 页 共 4 页 一、氧化铁红专用烘干机 旋转闪蒸干燥机原理： 冷空气经空气过滤后，由通风机送至空气换热器内加热，加热后的空气以适宜的风速从干燥塔底部进入，与（安装在干燥塔上）螺旋加料器加入的湿物料产生强烈的剪切、吹浮、旋转、粉碎（外界机械力）等作用。此过程空气将热量传递给物料中的湿份，使物料中的湿份因吸收热量气化与物料相分离，被空气带走，空气也因为热量传递温度降低。 物料的收集采用一级旋风分离器分离+高压脉冲袋式除尘器，一级旋风分离器分离后的物料由关风机自动排出，此收尘率可以达到95%以上，从旋风分离器排出的空气和物料进入高压脉冲除尘器，收集到物料由自动送料器排出，除尘率可达到99%。尾气由引风机抽走排放。136.一611.二988 整套设备运转稳定，操作简单，连续生产可靠。是干燥该物料的极佳型号。 二、用户提供的物料参数和要求 1. 湿份名称 氧化铁红 2. 湿份存在形式 自由态 3. 初水份 40% 4. 终水份 0.5% 5. 成品产量： 1000kg/h 6. 干燥前物料状态： 晶体带粉状 7. 颗粒度： 40-60 目 8. 物料比重： 0.8 g/cm3 第 2 页 共 4 页 9. 热源： 物料经过处不锈钢制作 三、氧化铁红专用烘干机 旋转闪蒸干燥机设计依据、工艺条件、运转参数： 1、部分参与来源于客户提供，其余参数为我公司长期经验所得. 2、环境条件：年平均温度t0 =15℃，年平均空气含湿量：d0 = 0.009 kg 水/kg 干空气。 3、物料比热容： C=0.35kcal/kg·℃ 4、产品原始温度：15℃（取环境温度） 5、进风温度 ： 130-140℃(设计按照140℃计算) 6、出风温度 75℃ 7、产品温度 ～40℃ 8、其它参数 按照标准参数选取。 四、 主要参数计算结果 1、 湿品最大供应量 G供=1658kg/h 2、 水份最大蒸发量 W蒸=658kg /h 3、 产量 G=1000kg /h 4、 水份蒸发热量 Q1=5.5X105 Kcal/h 5、 物料升温热量 Q2=40000 kcal 6、 系统所需风量 L =25000Kg/h 7、 系统需总热量 Q总=17.2X105 Kcal/h 8、 排放空气湿含量 d=d0+W蒸/L=0.029kg/Kg 9、 排放空气湿含量对应露点t2W =约30℃ 10、 分析结果 （t2 - t2W）= 50℃≥20℃，空气排放过程中不会结露，符合干燥原理！ 第 3 页 共 4 页 四、设备主要配置： （一）热源和空气净化系统 1 空气过滤器 初中效 组合件 1 套 2 螺旋翅片蒸汽换热器 SRZ20X10D 铝翅片，其余Q235-A 1套 换...
