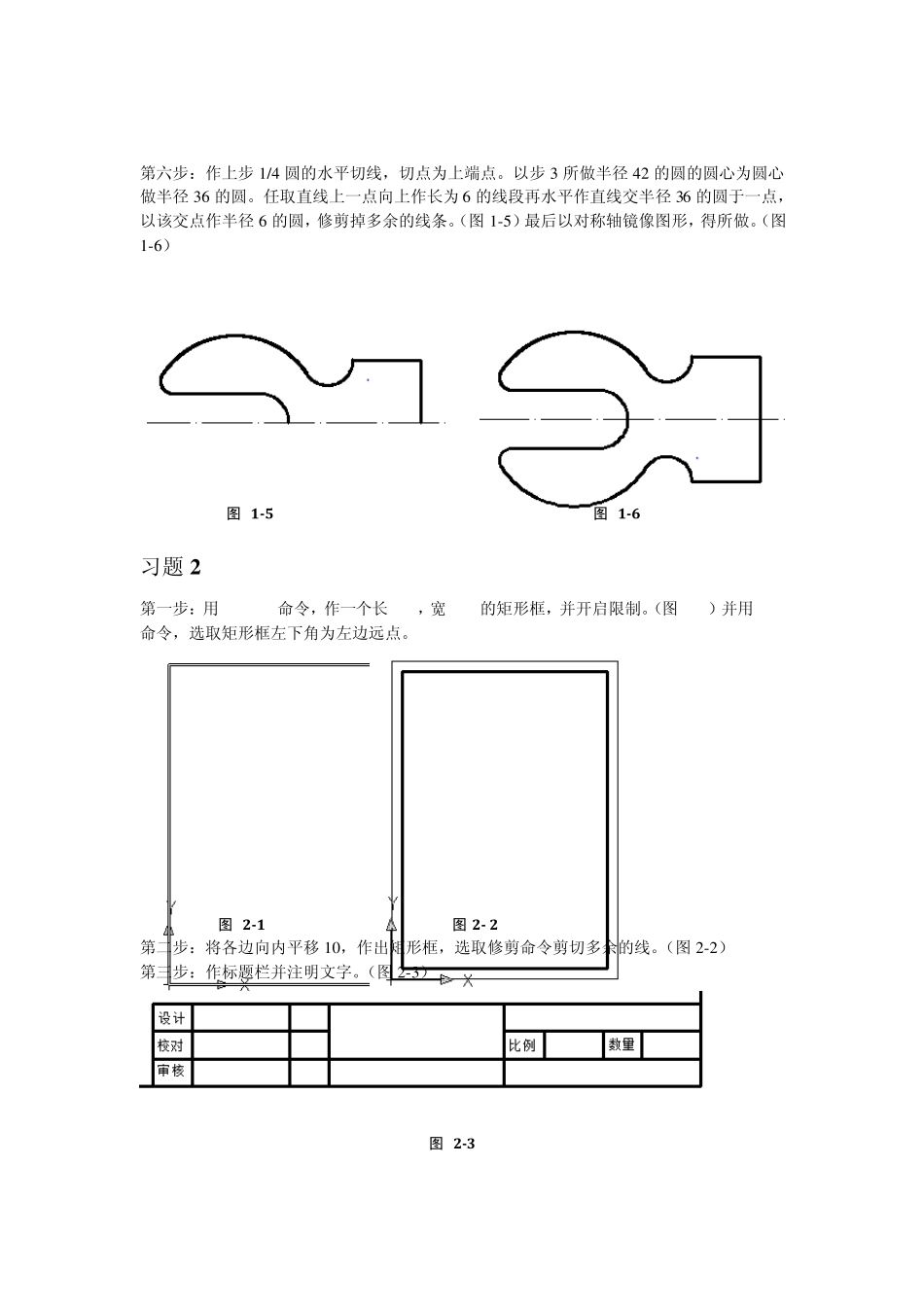

《工程制图及 CAD》 课程上机作业 班级： 0 9 铁道信号 3 班 姓名： x x x 学号： 2 0 0 9 x x x x 2 0 0 9 年 1 2 月 习题1 绘图步骤（使用的方法及命令）: 第一步：新建图层，图层一为粗实线，图层二为细点划线,图层三为细实线，并设置对象捕捉。 第二步：做出对称中心线，选取其上一点，在相应的图层上做出首位相连的垂直线段分别长30 和 36.（图1-1） 图 1-1 图 1-2 第三步：以所选初始点为圆心，做半径 90 的圆，交对称轴于点，再以此点为圆心作半径 42的圆（图1-2） 第四步：以上步所作圆心，作半径 54 的圆，延长步骤一所作直线交该圆于一点，以此点为圆心做半径 12 的圆。（图1-3） 图 1 -3 图 1 -4 第五步：以步3 半径 42 的圆的圆心为圆心作半径 12 的圆，交对称轴于两点，并以右边点为圆心作半径 14 的1/4 圆，开口向左。 第六步：作上步1 /4 圆的水平切线，切点为上端点。以步3 所做半径 4 2 的圆的圆心为圆心做半径 3 6 的圆。任取直线上一点向上作长为6 的线段再水平作直线交半径 3 6 的圆于一点，以该交点作半径 6 的圆，修剪掉多余的线条。（图 1 -5 ）最后以对称轴镜像图形，得所做。（图1 -6 ） 图 1-5 图 1-6 习题 2 第一步：用 limits命令，作一个长 210，宽 297的矩形框，并开启限制。（图 2-1）并用 ucs命令，选取矩形框左下角为左边远点。 图 2-1 图 2- 2 第二步：将各边向内平移 1 0 ，作出矩形框，选取修剪命令剪切多余的线。（图 2 -2 ） 第三步：作标题栏并注明文字。（图 2 -3 ） 图 2-3 习题3 一： 第一步：选取已有模板，在规定区域内作两条正交直线，以其交点为圆心作半径为8 0 的圆。（图3 -1 -1 ） 图 3-1-1 图 3-1-2 第二步：以大圆半径为直径，大圆水平半径的中点为圆心作两个小圆内切于大圆。（图3 -1 -2 ） 第三步：以内切小圆的圆心为圆心，作半径为1 0 的圆。（图3 -1 -3 ） 图 3-1-3 第四步：选择“修剪”命令，然后选水平轴为剪切边，分别剪切掉左边内切小圆的下半部分和右边内切圆的上半部分，选择“删除”命令，删除水平和铅锤轴线，得到图形。(图3 -4 ) 图 3-1-4 第五步：对线条加粗，选择“图案填充”命令，在弹出的对话框中，填充图案选择实心填充，在选取需要填充的区域，得到所需图案。（图 3 -1 -5 ） 图 3-1-5 二： 第一步：选取已...
