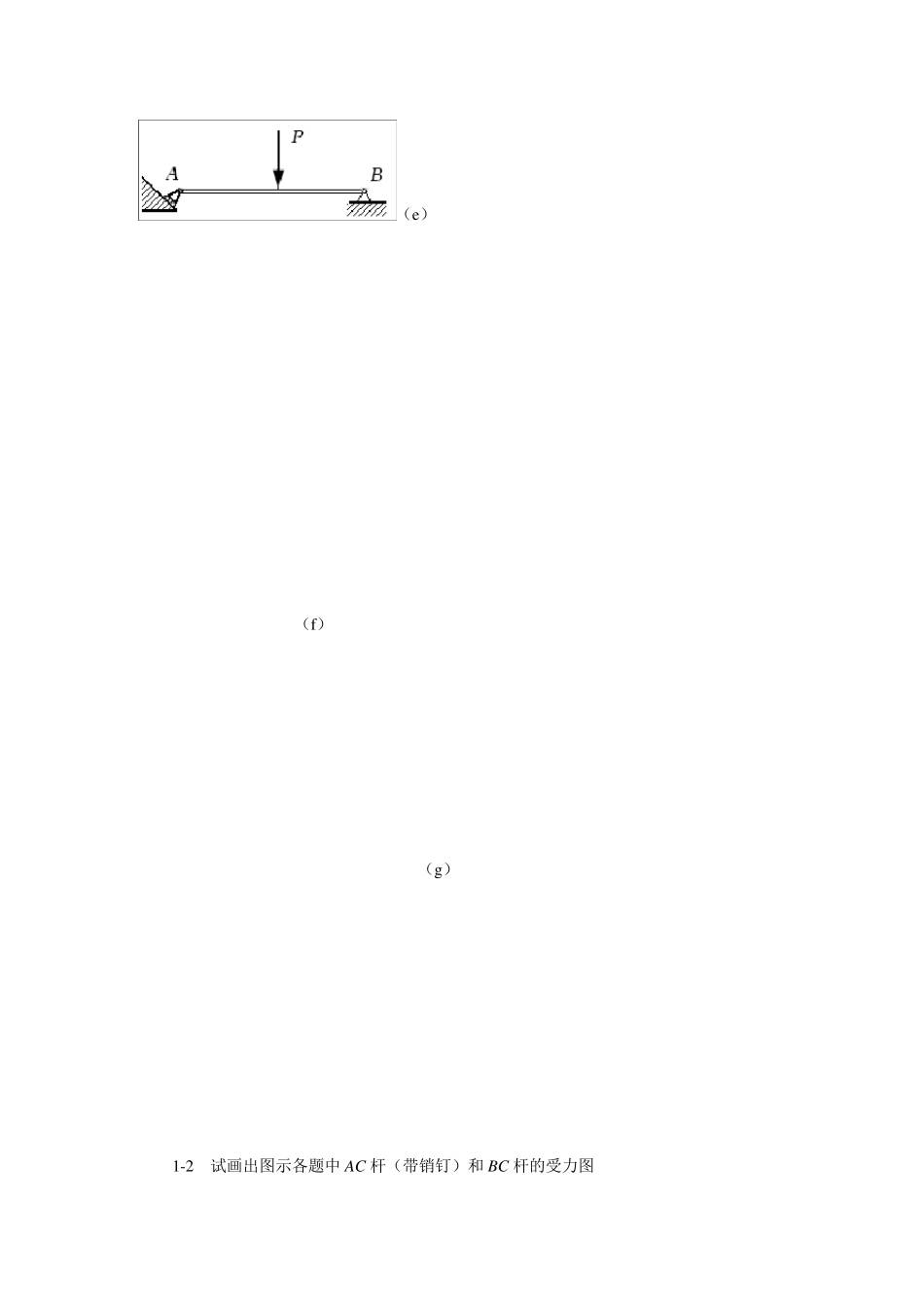

第一章 静力学基础 1-1 画出下列各图中物体A，构件AB，BC 或ABC 的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。 （a） （b） （c） （d） （e） （f） （g ） 1-2 试画出图示各题中 AC 杆（带销钉）和 BC 杆的受力图 （a） （b） （c） （a） 1-3 画出图中指定物体的受力图。所有摩擦均不计，各物自重除图中已画出的外均不计。 （a） （b） （c） （d） （e） （f） （g） 第二章 平面力系 2-1 电动机重P=5000N，放在水平梁AC 的中央，如图所示。梁的A 端以铰链固定，另一端以撑杆BC 支持，撑杆与水平梁的夹角为30 0。如忽略撑杆与梁的重量，求绞支座A、B 处的约束反力。 题 2-1 图 PFFFFFFBAyABx30sin30sin,0030cos30cos,0 解得: NPFFBA5000 2-2 物体重P=20kN，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如图所示。转动绞车，物体便能升起。设滑轮的大小及轴承的摩擦略去不计，杆重不计，A、B、C 三处均为铰链连接。当物体处于平衡状态时，求拉杆AB 和支杆BC 所受的力。 题 2-2 图 030cos30sin,0030sin30cos,0PPFFPFFFBCyBCABx 解得: PFPFBCAB732.2732.3 2-3 如图所示，输电线ACB 架在两电线杆之间，形成一下垂线，下垂距离CD=f=1m，两电线杆间距离AB=40m。电线ACB 段重 P=400N，可近视认为沿 AB 直线均匀分布，求电线的中点和两端的拉力。 题 2-3 图 以 AC 段电线为研究对象，三力汇交 NFNFFFFFFFCAGAyCAx200020110/1tansin,0,cos,0解得： 2-4 图示为一拔桩装置。在木桩的点A 上系一绳，将绳的另一端固定在点C，在绳的点B 系另一绳BE，将它的另一端固定在点E。然后在绳的点D 用力向下拉，并使绳BD 段水平，AB 段铅直；DE 段与水平线、CB 段与铅直线成等角 =0.1rad（弧度）（当 很小时，tan  ）。如向下的拉力F=800N，求绳AB 作用于桩上的拉力。 题 2-4 图 作 BD 两节点的受力图 ACyBDCxEyBDExFFFFFFBFFFFFFDcos,0,sin,0sin,0,cos,0节点：节点： 联合解得：kNFFFA80100tan 2 2-5 在四连杆机构 ABCD 的铰链 B 和 C 上分别作用有力F1 和 F2，，机构在图示位置平衡。求平衡时力F1 和 F2 的大小间的关系。 题 2-5 图 以B、C 节点为研究对象，作...
