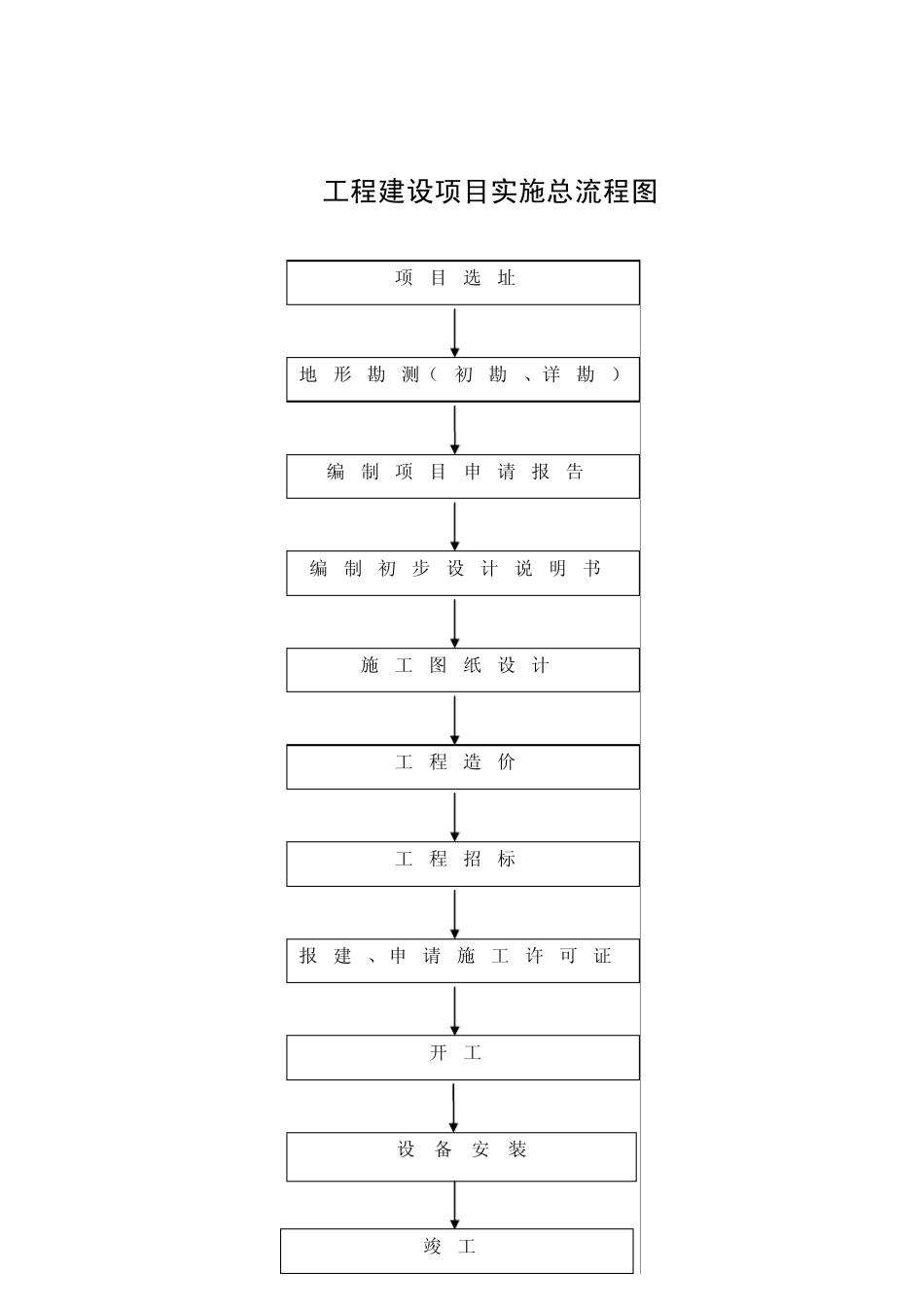

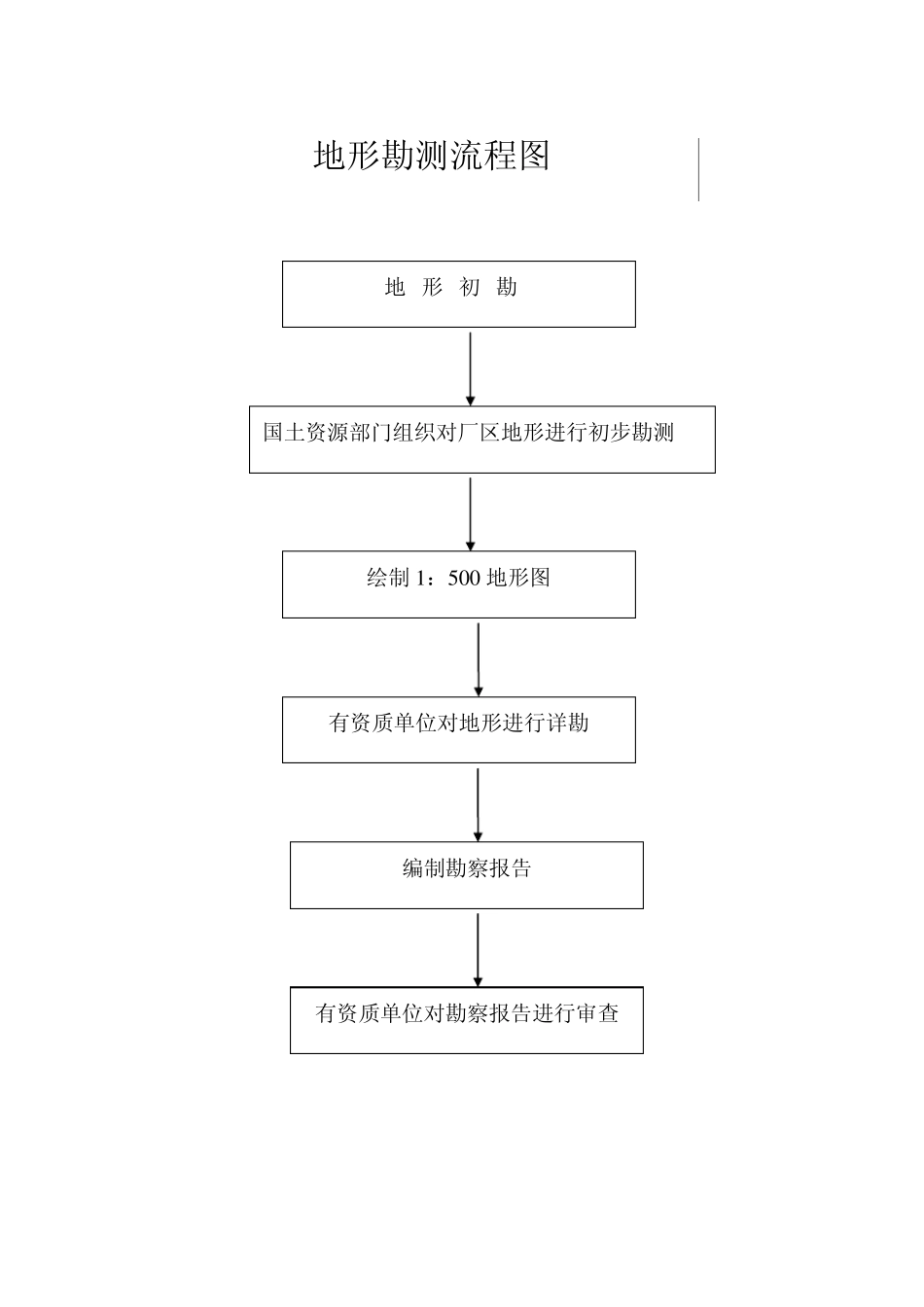

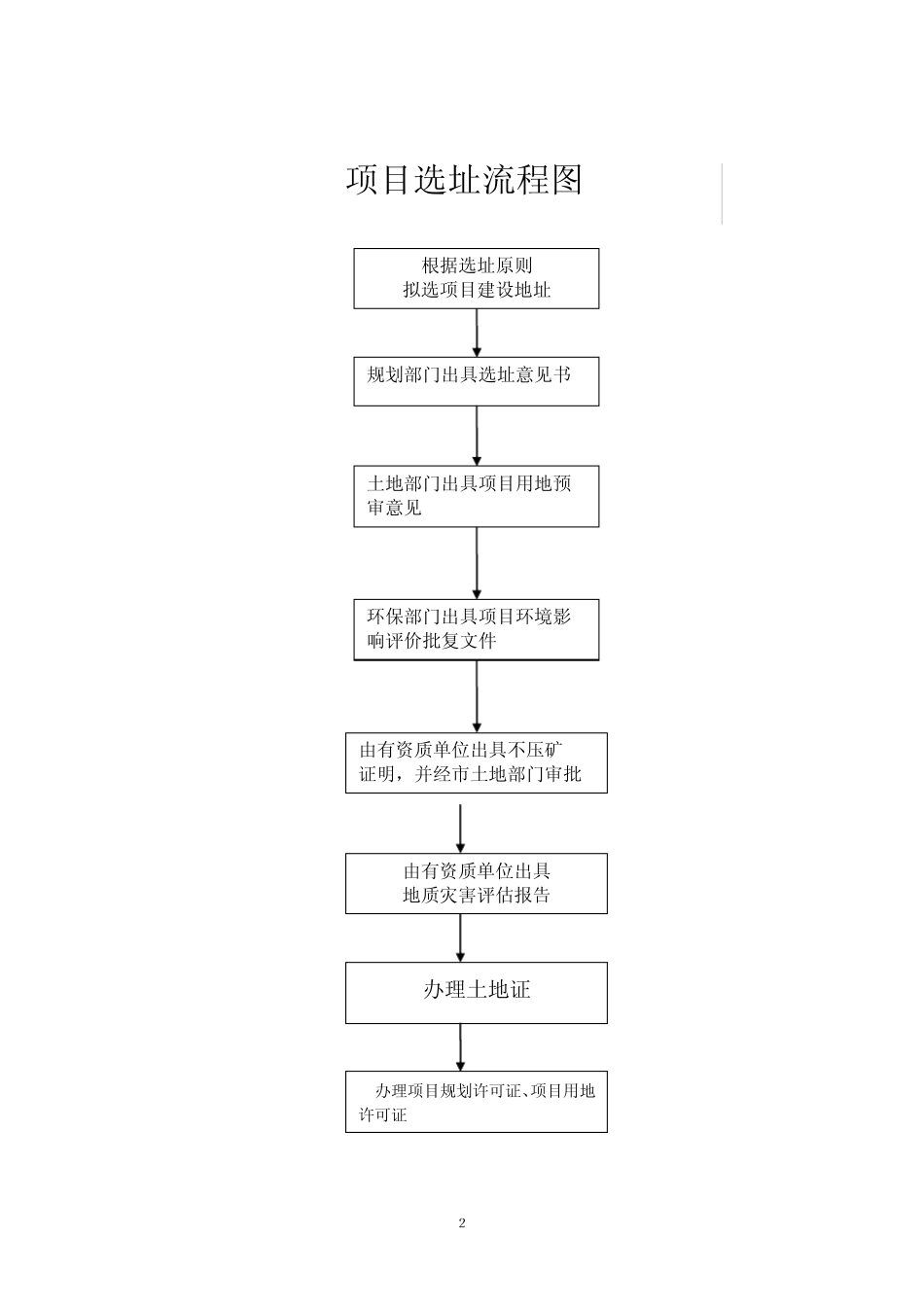

工程建设项目实施总流程图 项目选址 编制初步设计说明书 地形勘测（初勘、详勘） 施工图纸设计 编制项目申请报告 报建、申请施工许可证 竣工 工程招标 开工 工程造价 设 备 安 装 ２ 根据选址原则 拟选项目建设地址 规划部门出具选址意见书 土地部门出具项目用地预 审意见 环保部门出具项目环境影 响评价批复文件 由有资质单位出具不压矿 证明，并经市土地部门审批 由有资质单位出具 地质灾害评估报告 办理土地证 办理项目规划许可证、项目用地许可证 项目选址流程图 地形初勘 国土资源部门组织对厂区地形进行初步勘测 绘制1 ：5 0 0 地形图 有资质单位对地形进行详勘 编制勘察报告 有资质单位对勘察报告进行审查 地形勘测流程图 ４ 编制项目申请报告流程图 根据勘察报告、环评、用地意见、县城总体规划、水文资料等由有资质单位编制项目申请报告 市、县发改委初审，出具上报申请报告请示 由有资质单位 组织召开项目申请报告专家论 专家论证，提出论证意见 有资质单位出具评估意见 报省发改委核准 颁发核准证 根据核准证、项目申请报告、 现场勘测等资料编制初步设计说明书 市、县发改部门初审初步设计说明书 有资质单位组织初步设计专家论证会 专家对初设说明书及初设图纸进行论证 提出初步设计专家论证意见 修改初设说明书及初设图纸 有资质单位出具初步设计专家审查意见 报市发改委批复 编制初步设计证明书流程图 ６ 施工图设计流程图 根据初步设计及专项审查意见 设计单位绘制全套施工图 委托有资质单位对施工图进行审查 提出修改意见修改施工图 出具施工图合格报告 施工图消防设计审核 造价流程图 工 程 造 价 委托有资质单位根据施工图及初步设计说明书编写工程量清单 根据工程量清单编写工程最高限价 市造价站出具最高限价审核意见 ８ 工程招标流程图 委托招标代理公司根据施工图、工程清单编制招标公告 县招标办对招标公告
