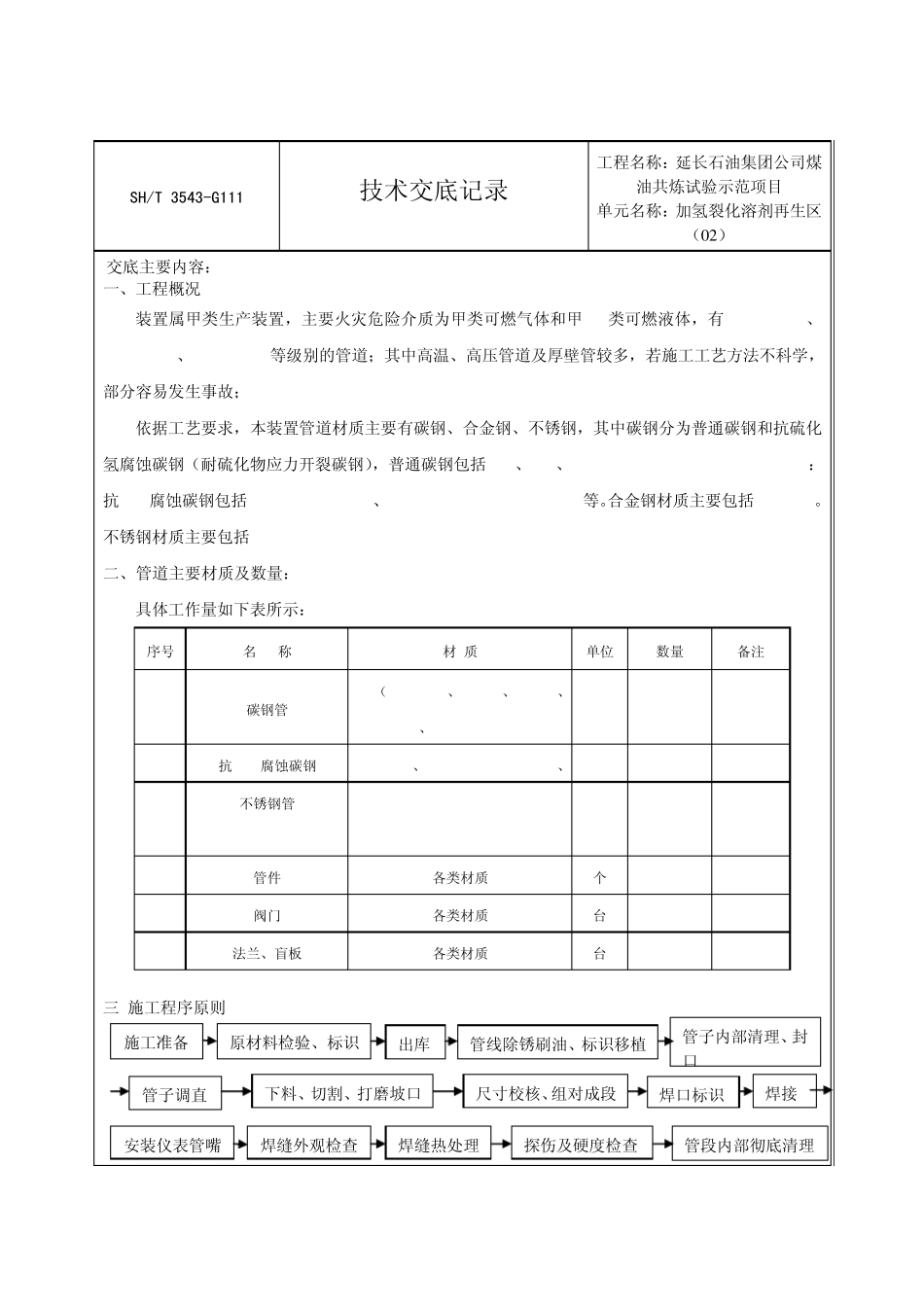

SH/T 3543-G111 技术交底记录 工程名称：延长石油集团公司煤油共炼试验示范项目 单元名称：加氢裂化溶剂再生区（0 2 ） 交底主要内容： 一、工程概况 装置属甲类生产装置，主要火灾危险介质为甲类可燃气体和甲 B 类可燃液体，有 SHA1-SHA3、SHB1-SHB4、SHC1-SHC5等级别的管道；其中高温、高压管道及厚壁管较多，若施工工艺方法不科学，部分容易发生事故； 依据工艺要求，本装置管道材质主要有碳钢、合金钢、不锈钢，其中碳钢分为普通碳钢和抗硫化氢腐蚀碳钢（耐硫化物应力开裂碳钢），普通碳钢包括 20#、20G、ASTM A106 CR.B ASME B36.10M：抗 H2S腐蚀碳钢包括 20#- NACE MR0103、ASTM A106 CR.B-NACE MR0103等。合金钢材质主要包括 15CrMoG。不锈钢材质主要包括 0Cr17Ni12Mo2/00Cr17Ni14Mo2(DUAL STAMPED) 二、管道主要材质及数量： 具体工作量如下表所示： 序号 名 称 材 质 单位 数量 备注 1 碳钢管 20#（GB/T 8163、GB 3087、GB 9948、 20G 、ASTM A106 Gr.B m 1291.8 2 抗 H2S腐蚀碳钢 20# NACE、ASTM A106 Gr.B NACE、 m 424.8 3 不锈钢管 0Cr17Ni12Mo2/00Cr17Ni14Mo2(DUAL STAMPED) m 164.9 4 管件 各类材质 个 2088 5 阀门 各类材质 台 777 6 法兰、盲板 各类材质 台 1342 三.施工程序原则 施工准备 原材料检验、标识 出库 管线除锈刷油、标识移植 管子内部清理、封口 管子调直 下料、切割、打磨坡口 焊口标识 焊接 尺寸校核、组对成段 安装仪表管嘴 焊缝外观检查 焊缝热处理 探伤及硬度检查 管段内部彻底清理 四、管道材料领取发放 1、核对所提取材料的规格、型号、材质，无误后给予发料，并做好标记的核对和移植工作。 2、碳钢 20#钢材质的钢管标准有 GB8163和 GB3087、GB9948三种，此外，碳钢管道还有 ASTM A106 Gr.B，抗 H2S腐蚀材质有 20#-NACE及 ASTM A106 Gr.B NACE，其使用部位有所不同。还有同样公称直径的管道由于使用在不同的管道等级上，所采用的壁厚也不同。因此，材料的领用及施工时一定要按照规定色标并看清楚管道材质分界和管道等级，避免用错管道。 五、管道预制 1、预制总体要求 1）管道预制工作应按设计单位提供管线系统单线图施工； 2）现场配管材料代用需要得到设计单位批准。 3）管道组成件应按单线图规定的数量、规格及材质选配，并应按单线图标明管系号和按预制顺序标明各组成件的顺序号...
