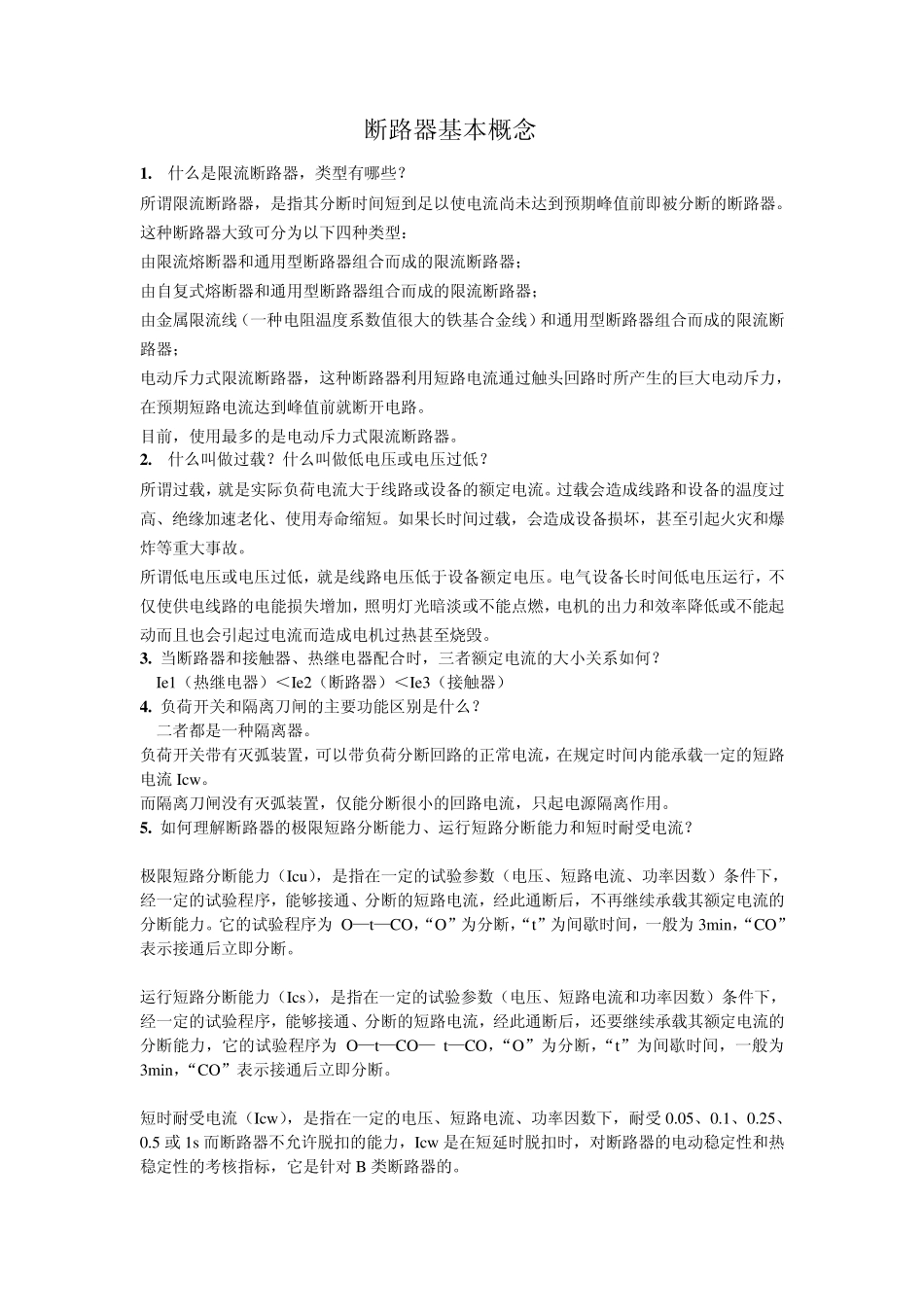

断路器基本概念 1 . 什么是限流断路器，类型有哪些？ 所谓限流断路器，是指其分断时间短到足以使电流尚未达到预期峰值前即被分断的断路器。这种断路器大致可分为以下四种类型： 由限流熔断器和通用型断路器组合而成的限流断路器； 由自复式熔断器和通用型断路器组合而成的限流断路器； 由金属限流线（一种电阻温度系数值很大的铁基合金线）和通用型断路器组合而成的限流断路器； 电动斥力式限流断路器，这种断路器利用短路电流通过触头回路时所产生的巨大电动斥力，在预期短路电流达到峰值前就断开电路。 目前，使用最多的是电动斥力式限流断路器。 2 . 什么叫做过载？什么叫做低电压或电压过低？ 所谓过载，就是实际负荷电流大于线路或设备的额定电流。过载会造成线路和设备的温度过高、绝缘加速老化、使用寿命缩短。如果长时间过载，会造成设备损坏，甚至引起火灾和爆炸等重大事故。 所谓低电压或电压过低，就是线路电压低于设备额定电压。电气设备长时间低电压运行，不仅使供电线路的电能损失增加，照明灯光暗淡或不能点燃，电机的出力和效率降低或不能起动而且也会引起过电流而造成电机过热甚至烧毁。 3 . 当断路器和接触器、热继电器配合时，三者额定电流的大小关系如何？ Ie1（热继电器）＜Ie2（断路器）＜Ie3（接触器） 4 . 负荷开关和隔离刀闸的主要功能区别是什么？ 二者都是一种隔离器。 负荷开关带有灭弧装置，可以带负荷分断回路的正常电流，在规定时间内能承载一定的短路电流 Icw 。 而隔离刀闸没有灭弧装置，仅能分断很小的回路电流，只起电源隔离作用。 5 . 如何理解断路器的极限短路分断能力、运行短路分断能力和短时耐受电流？ 极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为 O—t—CO，“O”为分断，“t”为间歇时间，一般为 3min，“CO”表示接通后立即分断。 运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为 O—t—CO— t—CO，“O”为分断，“t”为间歇时间，一般为3min，“CO”表示接通后立即分断。 短时耐受电流（Icw ），是指在一定的电压、短路电流、功率因数下，耐受0.05、0.1、...
