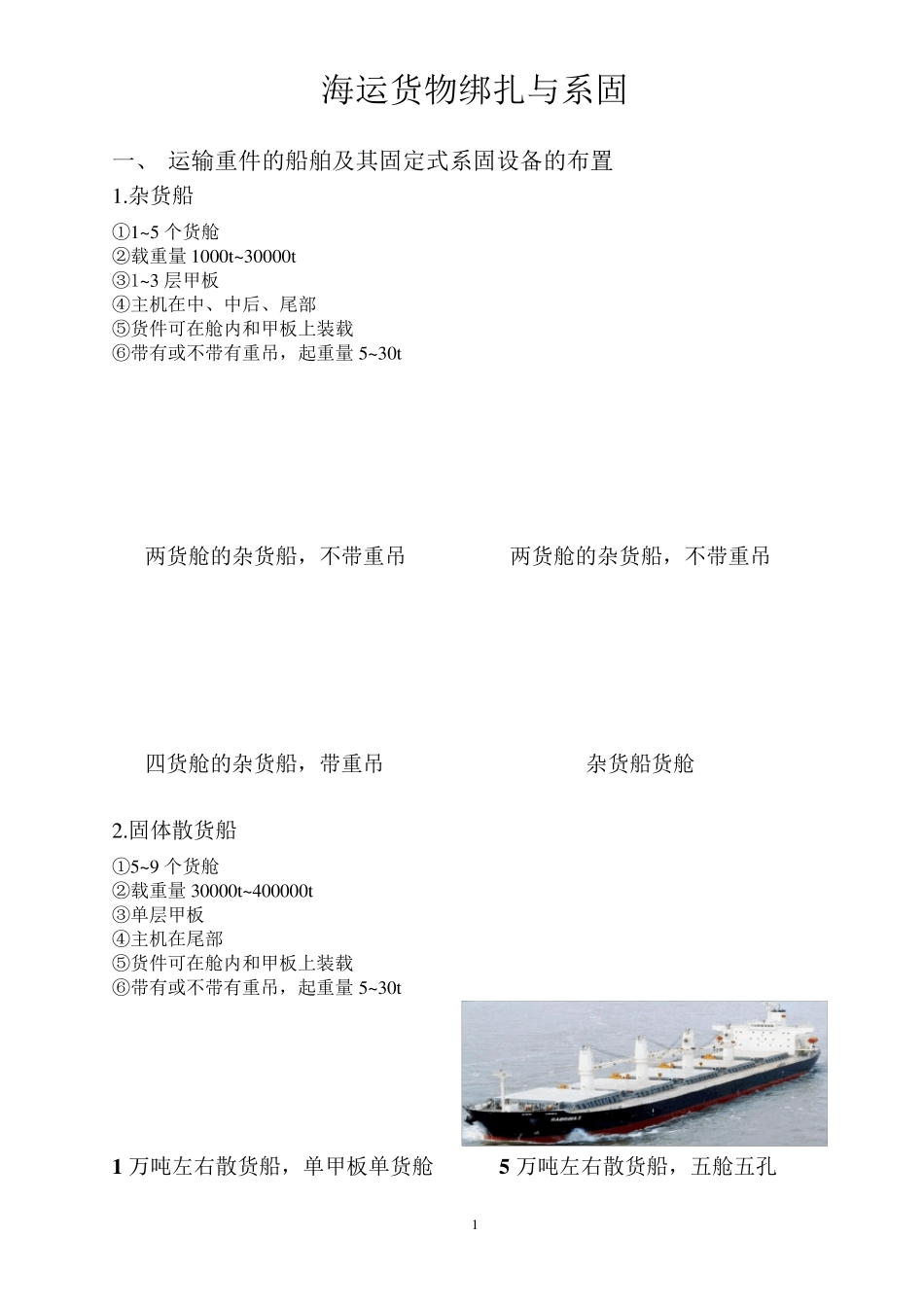

1 海运货物绑扎与系固 一、 运输重件的船舶及其固定式系固设备的布置 1.杂货船 ①1~ 5 个货舱 ②载重量 1000t~ 30000t ③1~ 3 层甲板 ④主机在中、中后、尾部 ⑤货件可在舱内和甲板上装载 ⑥带有或不带有重吊,起重量 5~ 30t 两货舱的杂货船,不带重吊 两货舱的杂货船,不带重吊 四货舱的杂货船,带重吊 杂货船货舱 2.固体散货船 ①5~ 9 个货舱 ②载重量 30000t~ 400000t ③单层甲板 ④主机在尾部 ⑤货件可在舱内和甲板上装载 ⑥带有或不带有重吊,起重量 5~ 30t 1 万吨左右散货船,单甲板单货舱 5 万吨左右散货船,五舱五孔 2 1 0 万吨左右散货船,七舱七孔 2 0 万吨左右散货船,九舱九孔 3.重大件运输专用船 ①吊上吊下 ②浮上浮下 ③滚上滚下 ④需进行专门计算 荷兰重件船 吊上吊下式重件船 Dockwise Vanguard med Spar plattform Heavy Lift vessel Ju mbo Spirit 浮上浮下式重件船 滚上滚下式重件船 Float-On/ Float-Off Roll-On/ Roll -Off 4.工程运输船 ①驳船,无动力 ②载驳船 ③自航驳 ④特殊工程船 3 Barge CBC 4507 with cargo,a large refinery 工程拖带 vacuum unit for Indiana 北海救117,后甲板可用于载货 二、 货物的系固设备 1.系固设备的强度 ①破断强度BL ②试验强度PL ③安全强度SL ④最大安全负荷 MSL ⑤以专业机构提供的数值为准,若没有则应进行估算 2.系固设备的种类 ①眼板(Lashing Plates) ②D-铃(D-rings) ③拉杆(Lashing Bars) ④花兰螺栓和松紧螺扣(bottle-screw &turnbuckle)带有或不带有重 ⑤系固链(Lashing chain) ⑥系索(Lashing w ire) ⑦系固带(Web Lashings) ⑧系固用木材(Lashing w oods) 眼板:MSL = 0.12ht 地铃:2094.0DMSL 式中 h 和 t 的单位为厘米(cm),MSL 的单位为千牛(kN) 式中 D 为 D-铃直径的最小值(mm) 4 拉杆: 2084.0DMSL 式中 D 为拉杆直径的最小值(mm) 花兰螺栓和松紧螺扣 (bottle-screw & turnbuckle) 系固链(Lashing chain) 系索(Lashing w ire) 系固带(Web Lashings) 5 系固用木材( Lashing woods) 3.系固设备的布置 ①侧面方向布置 ②水平方向布置 ③垂直方向布置 4.系固设备的保养 (1)日常检修与保养(Routine visual examinations of components being utilized )...
