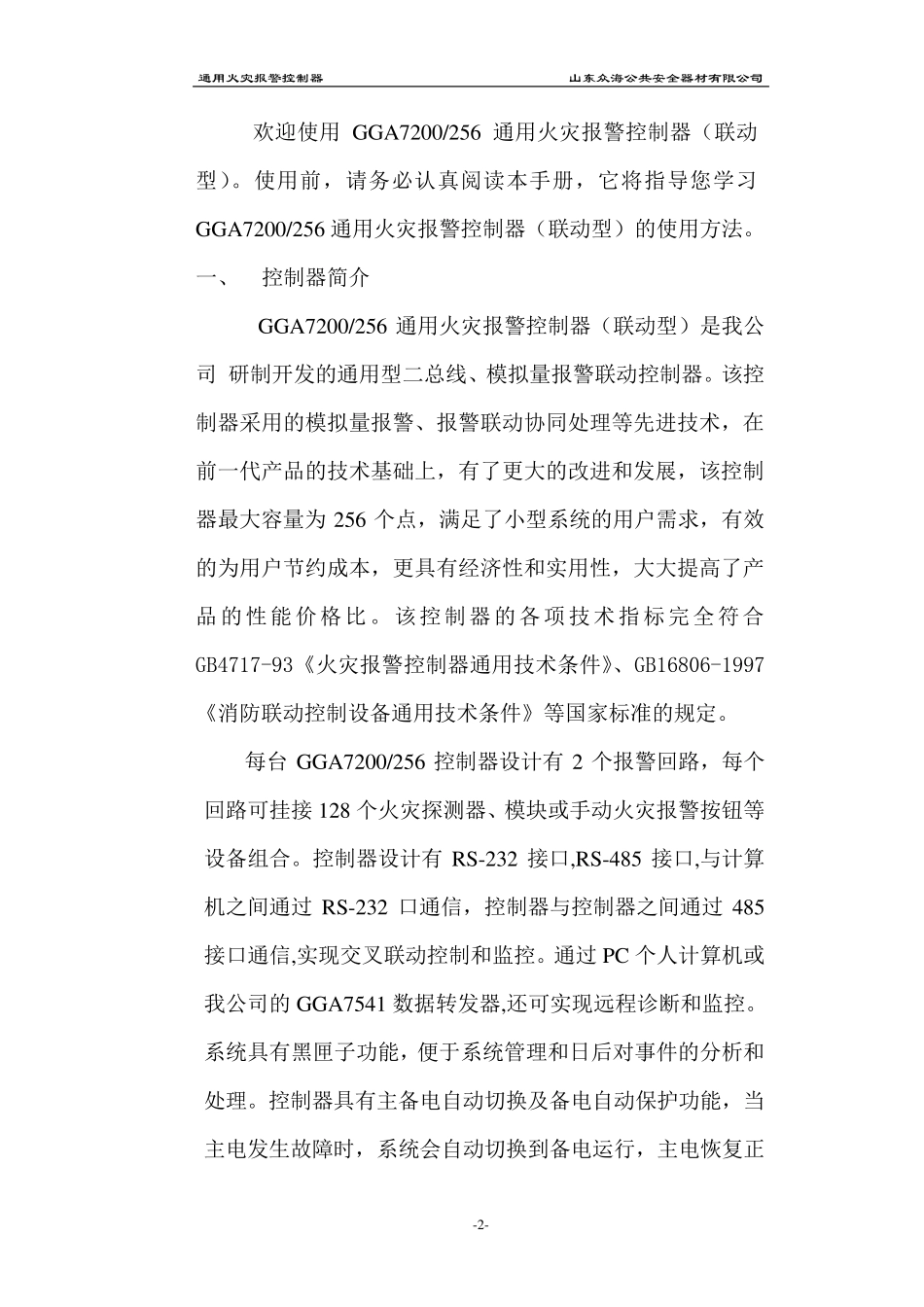

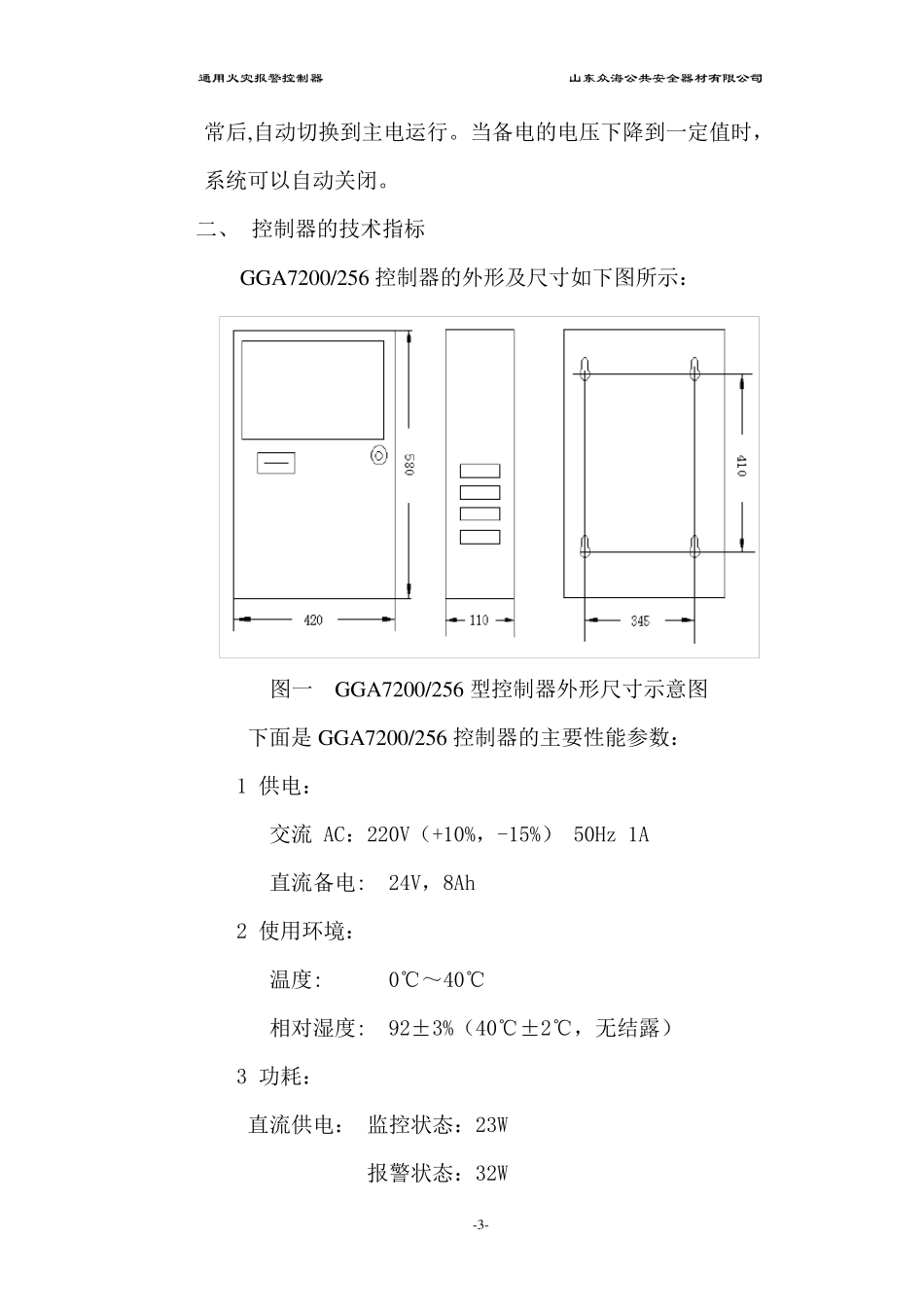

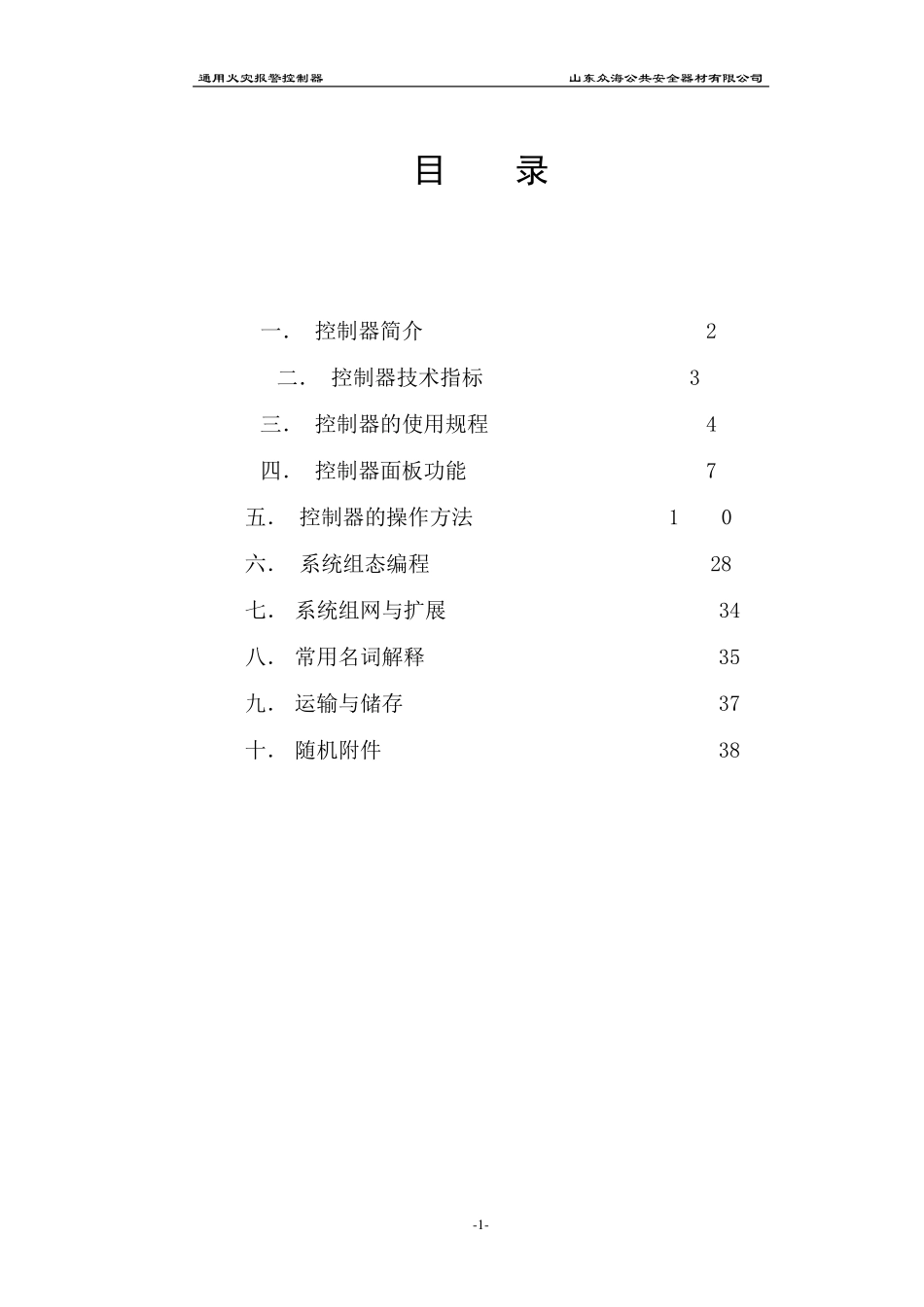

通用火灾报警控制器 山东众海公共安全器材有限公司 -1 - 目 录 一． 控制器简介 2 二． 控制器技术指标 3 三． 控制器的使用规程 4 四． 控制器面板功能 7 五． 控制器的操作方法 10 六． 系统组态编程 28 七． 系统组网与扩展 34 八． 常用名词解释 35 九． 运输与储存 37 十． 随机附件 38 通用火灾报警控制器 山东众海公共安全器材有限公司 -2- 欢迎使用GGA7200/256 通用火灾报警控制器（联动型）。使用前，请务必认真阅读本手册，它将指导您学习GGA7200/256 通用火灾报警控制器（联动型）的使用方法。 一、 控制器简介 GGA7200/256 通用火灾报警控制器（联动型）是我公司 研制开发的通用型二总线、模拟量报警联动控制器。该控制器采用的模拟量报警、报警联动协同处理等先进技术，在前一代产品的技术基础上，有了更大的改进和发展，该控制器最大容量为 256 个点，满足了小型系统的用户需求，有效的为用户节约成本，更具有经济性和实用性，大大提高了产品的性能价格比。该控制器的各项技术指标完全符合GB4717-93《火灾报警控制器通用技术条件》、GB16806-1997《消防联动控制设备通用技术条件》等国家标准的规定。 每台GGA7200/256 控制器设计有 2 个报警回路，每个回路可挂接128 个火灾探测器、模块或手动火灾报警按钮等设备组合。控制器设计有 RS-232 接口,RS-485 接口,与计算机之间通过RS-232 口通信，控制器与控制器之间通过485接口通信,实现交叉联动控制和监控。通过PC 个人计算机或我公司的GGA7541 数据转 发器,还 可实现远 程 诊 断 和监控。系统具有黑 匣 子 功 能，便 于 系统管 理和日 后 对 事 件的分 析 和处理。控制器具有主 备电 自 动切 换 及 备电 自 动保 护 功 能，当主 电 发生 故 障 时 ，系统会 自 动切 换 到 备电 运 行 ，主 电 恢 复 正通用火灾报警控制器 山东众海公共安全器材有限公司 -3- 常后,自动切换到主电运行。当备电的电压下降到一定值时，系统可以自动关闭。 二、 控制器的技术指标 G G A 7200/256 控制器的外形及尺寸如下图所示： 图一 G G A 7200/256 型控制器外形尺寸示意图 下面是G G A 7200/256 控制器的主要性能参数： 1 供电： 交流 AC：220V（+10%，-15%） 50Hz 1A 直流备电: 24V，8Ah 2 使用环境： 温度: 0℃～40℃ 相对湿度: 92±3%（40℃±2℃，...
