涡轮蜗杆减速器课程设计(我的)VIP免费

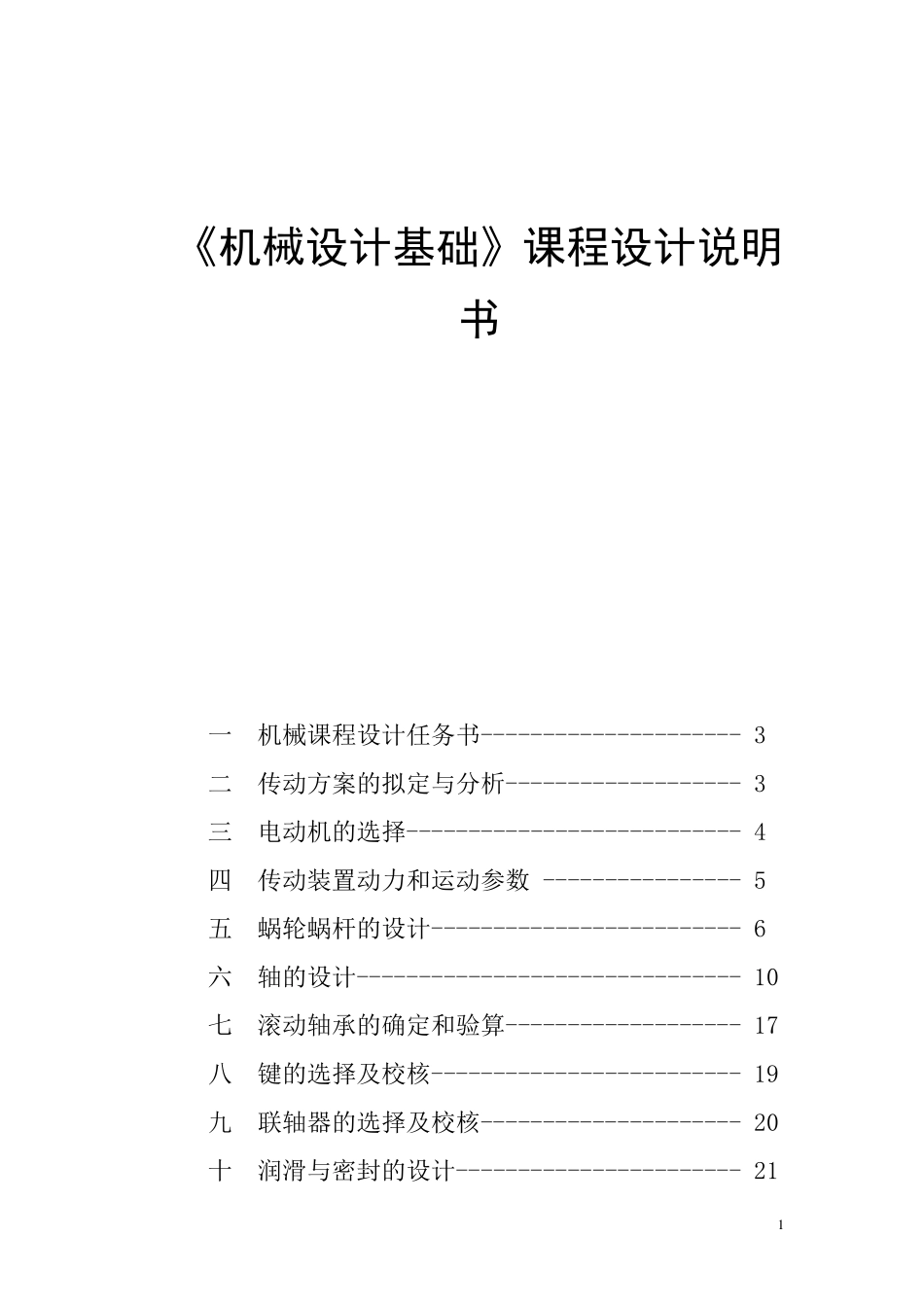

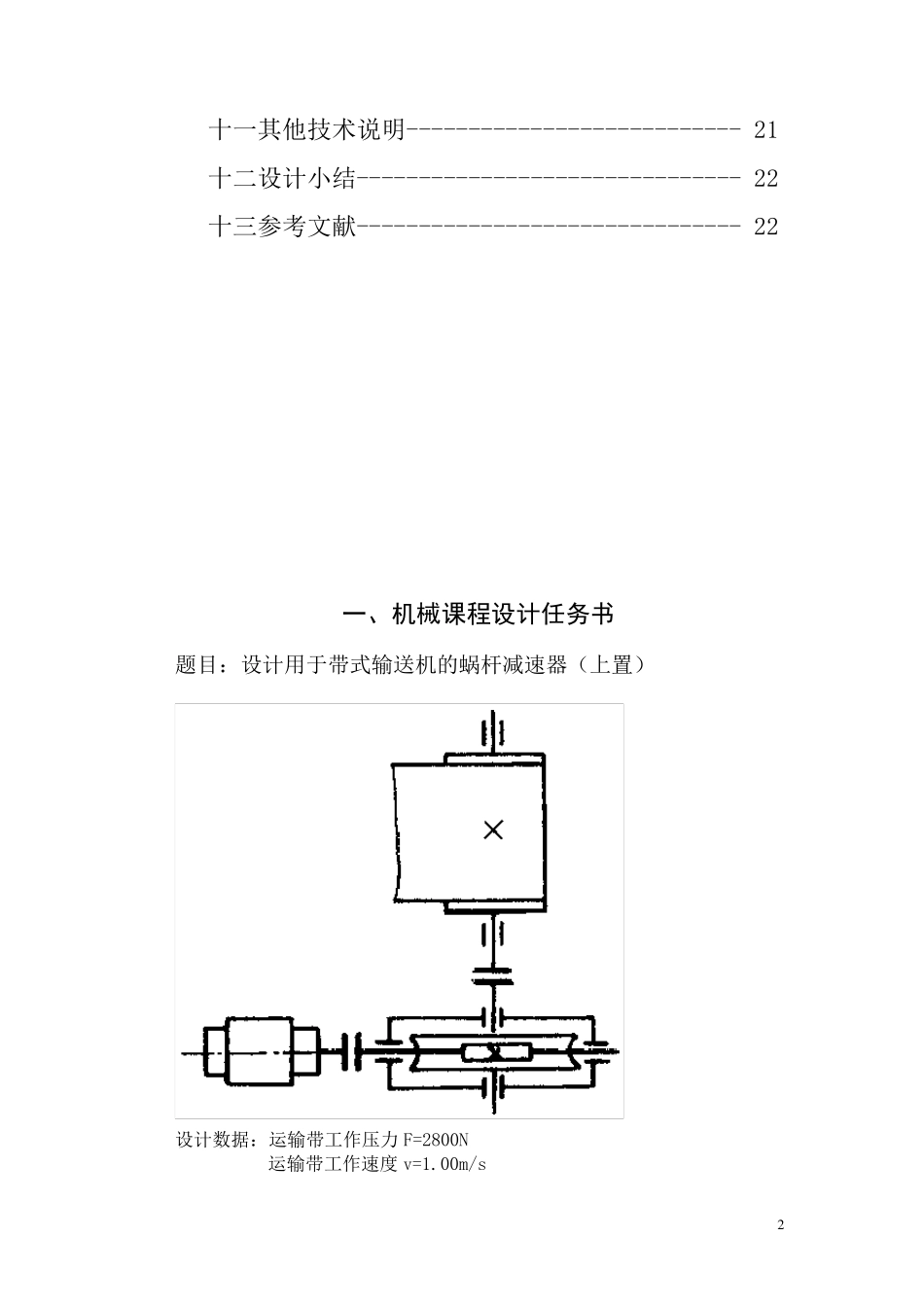

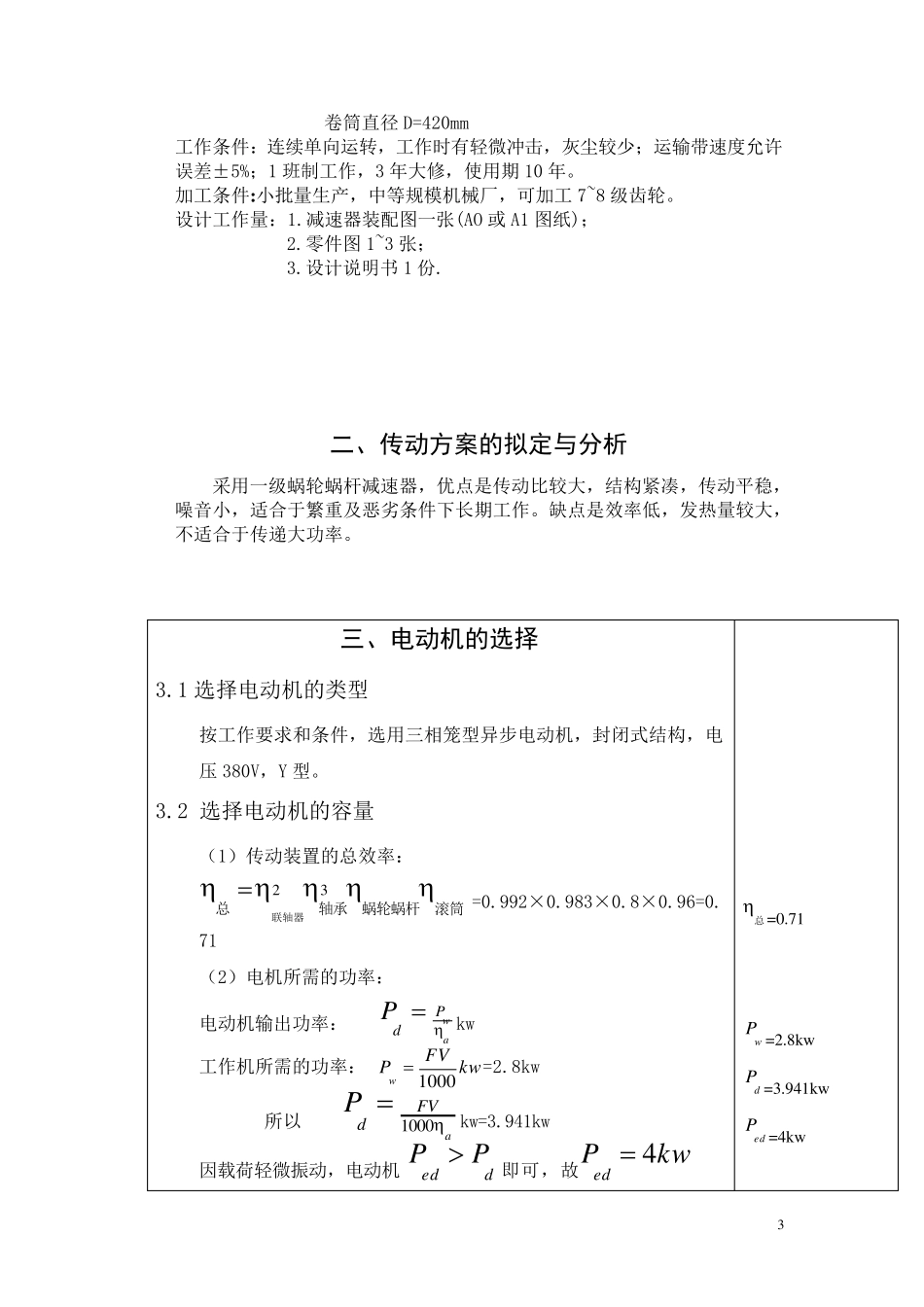

1 《机械设计基础》课程设计说明书 一 机械课程设计任务书--------------------- 3 二 传动方案的拟定与分析------------------- 3 三 电动机的选择--------------------------- 4 四 传动装置动力和运动参数 ---------------- 5 五 蜗轮蜗杆的设计------------------------- 6 六 轴的设计------------------------------- 10 七 滚动轴承的确定和验算------------------- 17 八 键的选择及校核------------------------- 19 九 联轴器的选择及校核--------------------- 20 十 润滑与密封的设计----------------------- 21 2 十一其他技术说明--------------------------- 21 十二设计小结------------------------------- 22 十三参考文献------------------------------- 22 一、机械课程设计任务书 题目：设计用于带式输送机的蜗杆减速器（上置） 设计数据：运输带工作压力 F=2800N 运输带工作速度 v=1.00m/s 3 卷筒直径D=420mm 工作条件：连续单向运转，工作时有轻微冲击，灰尘较少；运输带速度允许误差±5%；1 班制工作，3 年大修，使用期 10 年。 加工条件:小批量生产，中等规模机械厂，可加工7~8 级齿轮。 设计工作量：1.减速器装配图一张(AO 或 A1 图纸)； 2.零件图 1~3 张； 3.设计说明书 1 份. 二、传动方案的拟定与分析 采用一级蜗轮蜗杆减速器，优点是传动比较大，结构紧凑，传动平稳，噪音小，适合于繁重及恶劣条件下长期工作。缺点是效率低，发热量较大，不适合于传递大功率。 三、电动机的选择 3.1 选择电动机的类型 按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V，Y 型。 3.2 选择电动机的容量 （1）传动装置的总效率： 滚筒蜗轮蜗杆轴承总联轴器32=0.992×0.983×0.8×0.96=0.71 （2）电机所需的功率： 电动机输出功率： awPdPkw 工作机所需的功率： kwFVPw1000=2.8kw 所以 aFVdP1000kw=3.941kw 因载荷轻微振动，电动机dedPP 即可，故kwPed4 总 =0.71 wP =2.8kw dP =3.941kw edP =4kw 4 3.3 确定电动机的转速 由已知可以计算出卷筒的转速为 Nw=60*1000v/πD=45.47r/min 按《机械设计课程设计指导书》P18 表2-4 推荐的传动比合理范围，取蜗轮蜗杆减速器传动比范围i 减速器=10～40 故可推算出电动机的转速的可选范围为： nd1=（10～40）×45.47=454.7～1818.8r/min ...
