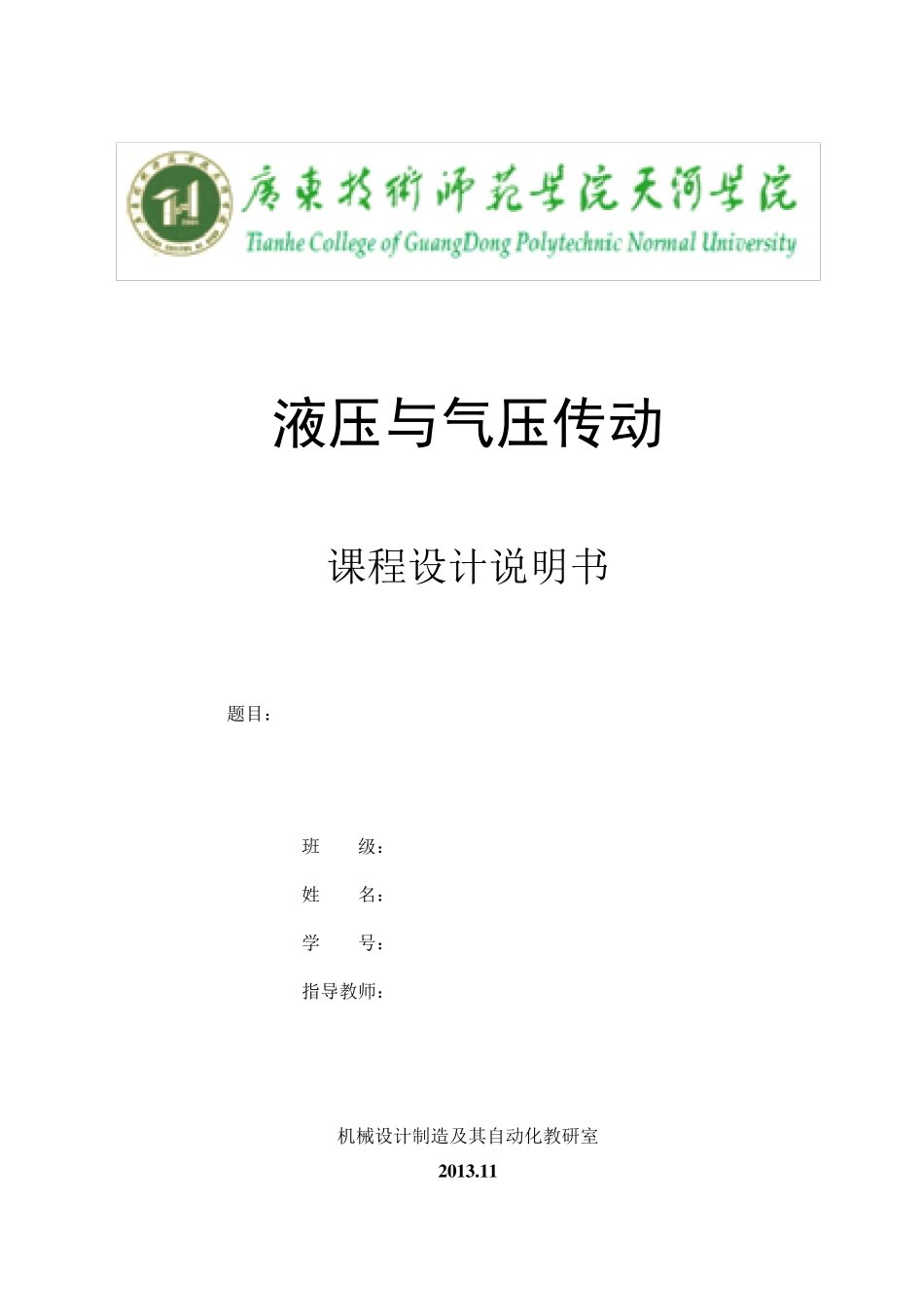

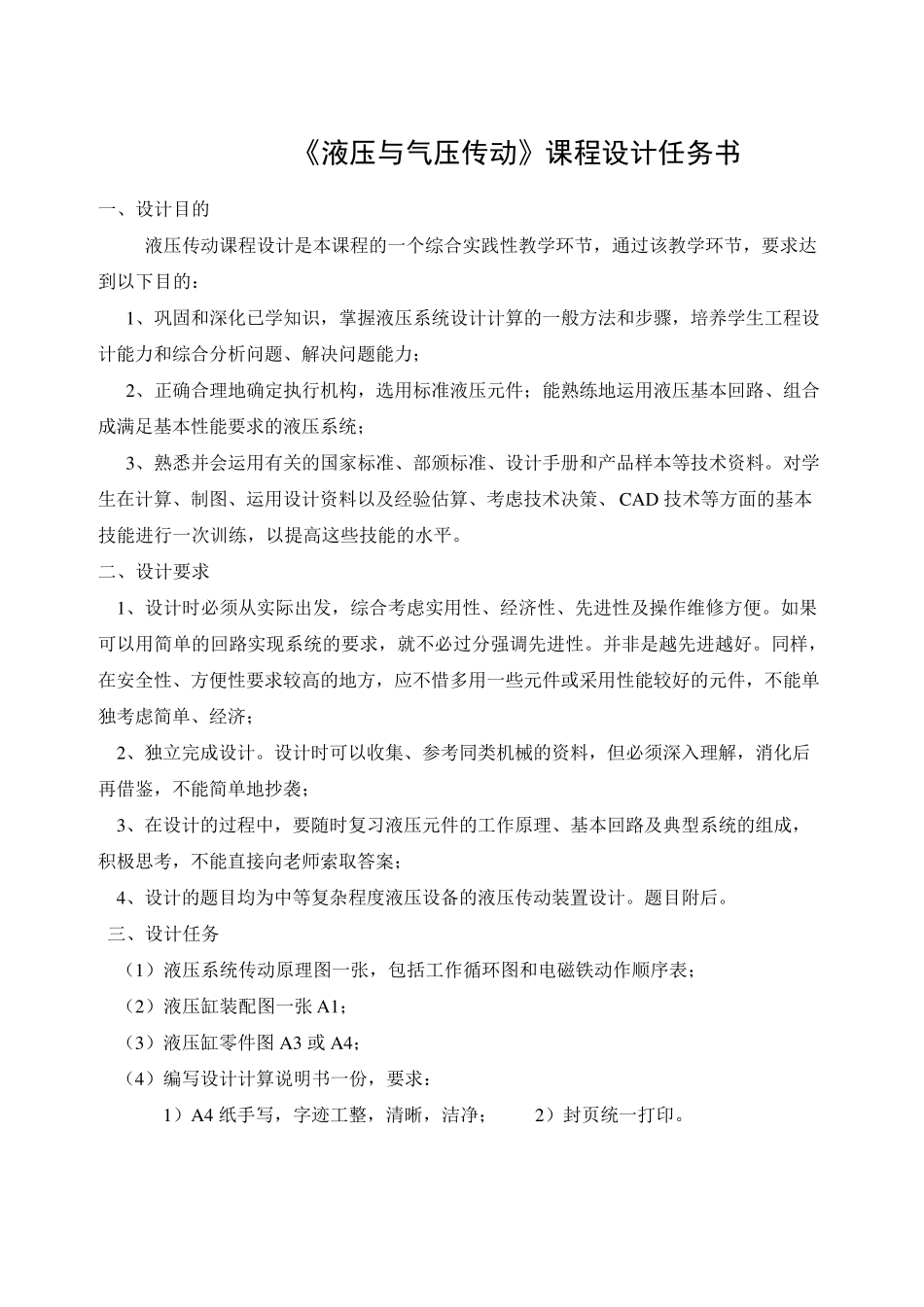

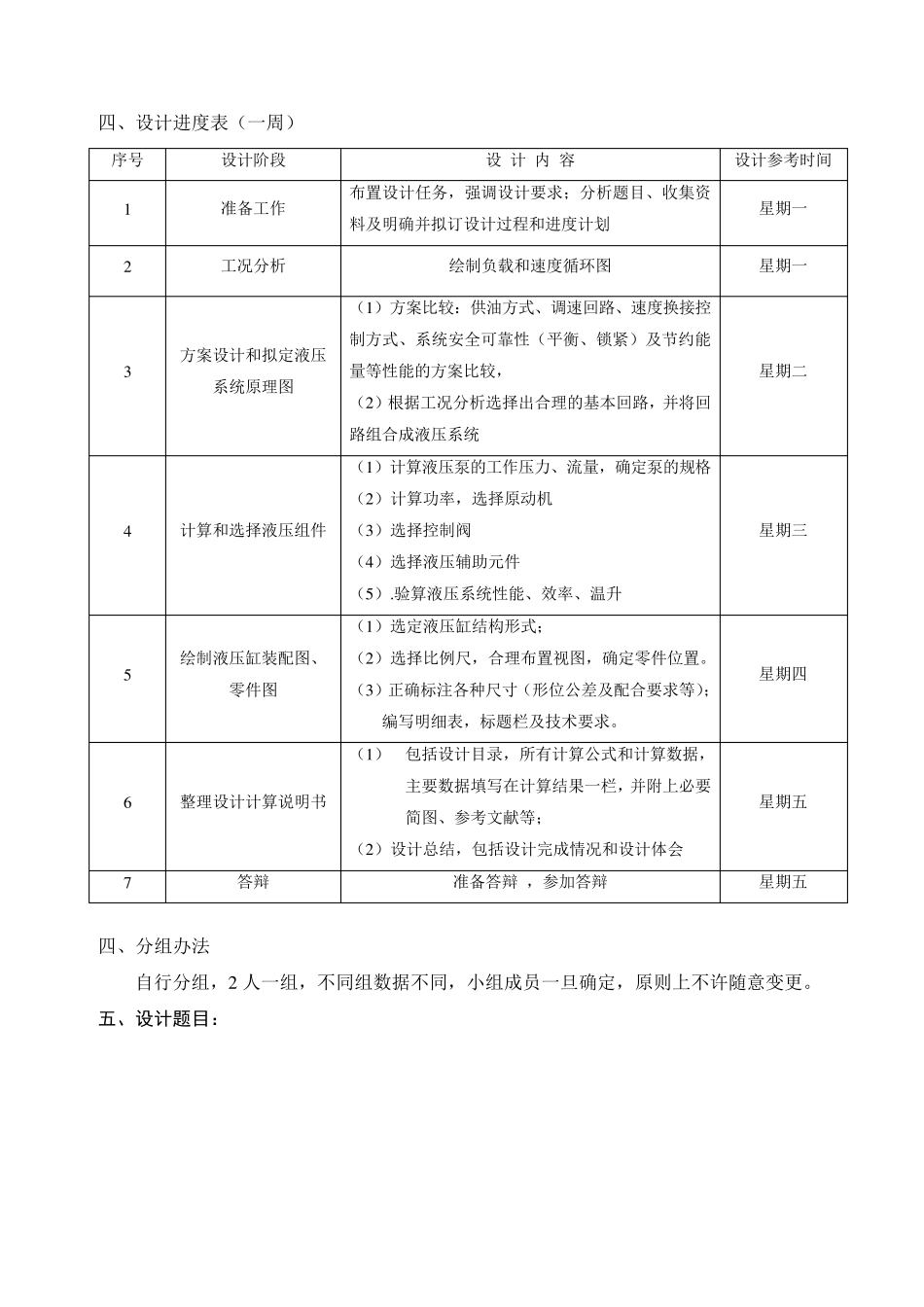

液压与气压传动 课程设计说明书 题目： 班 级： 姓 名： 学 号： 指导教师： 机械设计制造及其自动化教研室 2 0 1 3 .1 1 《液压与气压传动》课程设计任务书 一、设计目的 液压传动课程设计是本课程的一个综合实践性教学环节，通过该教学环节，要求达到以下目的： 1、巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力； 2、正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统； 3、熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、 CAD 技术等方面的基本技能进行一次训练，以提高这些技能的水平。 二、设计要求 1、设计时必须从实际出发，综合考虑实用性、经济性、先进性及操作维修方便。如果可以用简单的回路实现系统的要求，就不必过分强调先进性。并非是越先进越好。同样，在安全性、方便性要求较高的地方，应不惜多用一些元件或采用性能较好的元件，不能单独考虑简单、经济； 2、独立完成设计。设计时可以收集、参考同类机械的资料，但必须深入理解，消化后再借鉴，不能简单地抄袭； 3、在设计的过程中，要随时复习液压元件的工作原理、基本回路及典型系统的组成，积极思考，不能直接向老师索取答案； 4、设计的题目均为中等复杂程度液压设备的液压传动装置设计。题目附后。 三、设计任务 （1）液压系统传动原理图一张，包括工作循环图和电磁铁动作顺序表； （2）液压缸装配图一张 A1； （3）液压缸零件图 A3 或 A4； （4）编写设计计算说明书一份，要求： 1）A4 纸手写，字迹工整，清晰，洁净； 2）封页统一打印。 四、设计进度表（一周） 序号 设计阶段 设 计 内 容 设计参考时间 1 准备工作 布置设计任务，强调设计要求；分析题目、收集资料及明确并拟订设计过程和进度计划 星期一 2 工况分析 绘制负载和速度循环图 星期一 3 方案设计和拟定液压系统原理图 （1 ）方案比较：供油方式、调速回路、速度换接控制方式、系统安全可靠性（平衡、锁紧）及节约能量等性能的方案比较， （2 ）根据工况分析选择出合理的基本回路，并将回路组合成液压系统 星期二 4 计算和选择液压组件 （1 ）计算液压泵的工作压力、流量，确定泵的规格 （2 ）计算功率，选择原动机 （...
