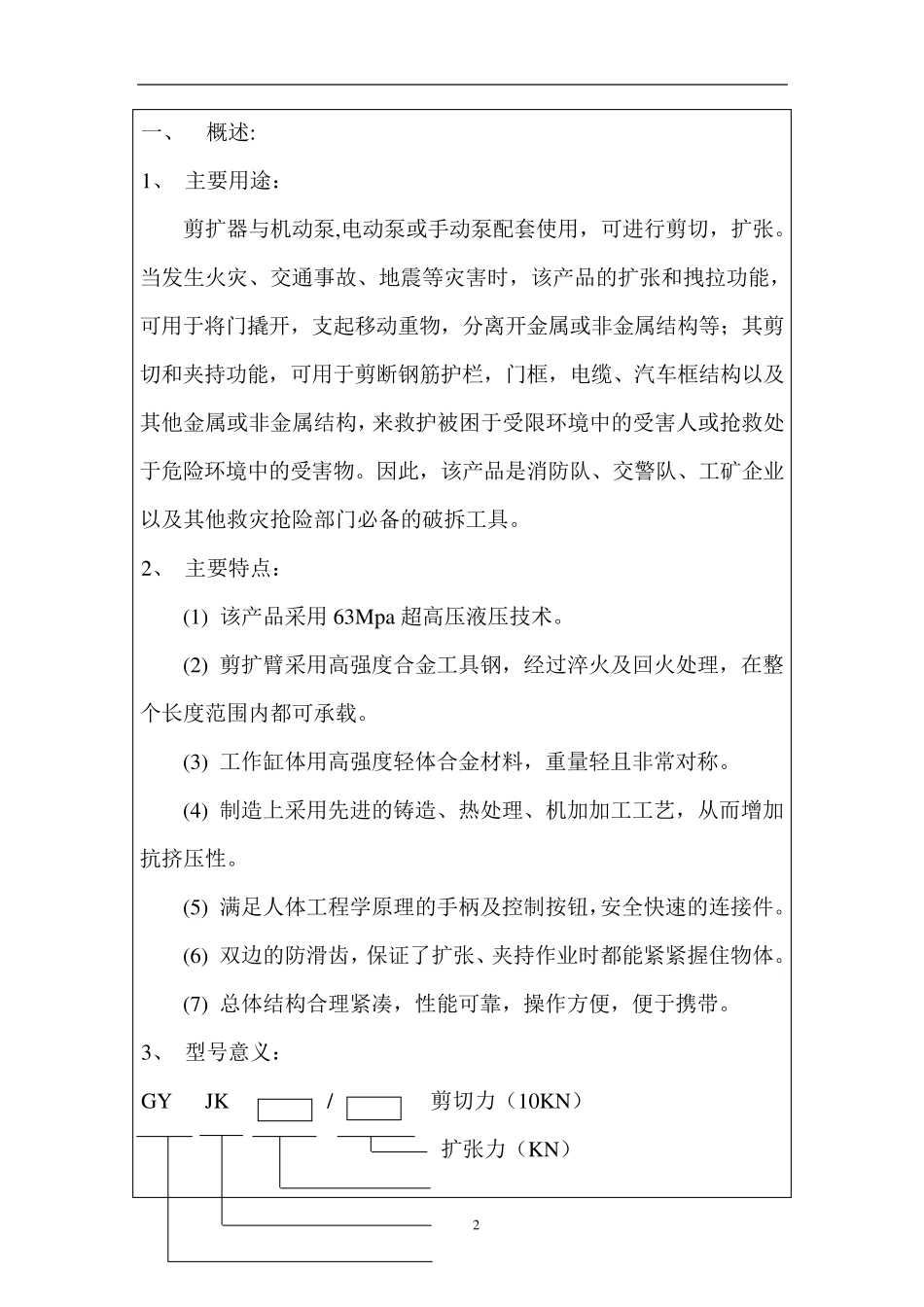

液压剪扩器 使 用 说 明 书 1 目 录 一、 概述 二、 结构特征与工作原理 三、 技术参数 四、 安装调试 五、 使用操作与注意事项 六、 维修保养 七、 附件 2 一、 概述: 1、 主要用途： 剪扩器与机动泵,电动泵或手动泵配套使用，可进行剪切，扩张。当发生火灾、交通事故、地震等灾害时，该产品的扩张和拽拉功能，可用于将门撬开，支起移动重物，分离开金属或非金属结构等；其剪切和夹持功能，可用于剪断钢筋护栏，门框，电缆、汽车框结构以及其他金属或非金属结构，来救护被困于受限环境中的受害人或抢救处于危险环境中的受害物。因此，该产品是消防队、交警队、工矿企业以及其他救灾抢险部门必备的破拆工具。 2、 主要特点： (1) 该产品采用 63Mpa 超高压液压技术。 (2) 剪扩臂采用高强度合金工具钢，经过淬火及回火处理，在整个长度范围内都可承载。 (3) 工作缸体用高强度轻体合金材料，重量轻且非常对称。 (4) 制造上采用先进的铸造、热处理、机加加工工艺，从而增加抗挤压性。 (5) 满足人体工程学原理的手柄及控制按钮，安全快速的连接件。 (6) 双边的防滑齿，保证了扩张、夹持作业时都能紧紧握住物体。 (7) 总体结构合理紧凑，性能可靠，操作方便，便于携带。 3、 型号意义： GY JK / 剪切力（10KN） 扩张力（KN） 3 剪切、扩张 高压 4、 工作条件： （1）工作液用10 号液压油，不允许用其他工作介质代替。 （2）工作液过滤精度为5μm(日常过滤可用化学滤纸过滤） （3） 连接胶管为专用高压胶管，工作压力为63Mpa，爆破压力不低于 2 倍的工作压力，不允许用其他胶管代替。 （4） 系统的工作环境温度为-20℃～50℃。 5、 环保性与安全性： 该产品选用10 号液压油，正常情况下无渗漏，对周围环境无影响。同时在设计生产过程中充分考虑了操作者的安全。 二、结构特征与工作原理: 1、液压工作原理图: 1:工作油缸 2:双向液压锁 3: 手动换向阀 4:快速接口 2、主要结构图: 4 123451.快速接头2.换向阀3.换向按钮4.液压锁5.油缸6.剪扩臂6 三 、 技 术 参 数: 四、 安装调试: 1、 开箱对剪扩器作外观检查，看各部分是否有松动，损坏等异常现象，在确认各部分均正常时方可进行准备工作。 2 、若剪扩器油缸尚未充油，应首先使剪扩器空载往复工作几各行程。以便使工作油缸内空气全部排出并充满液压油，此后剪扩器才型号 KJI-CB 额定工作压力 63Mpa 剪切...
