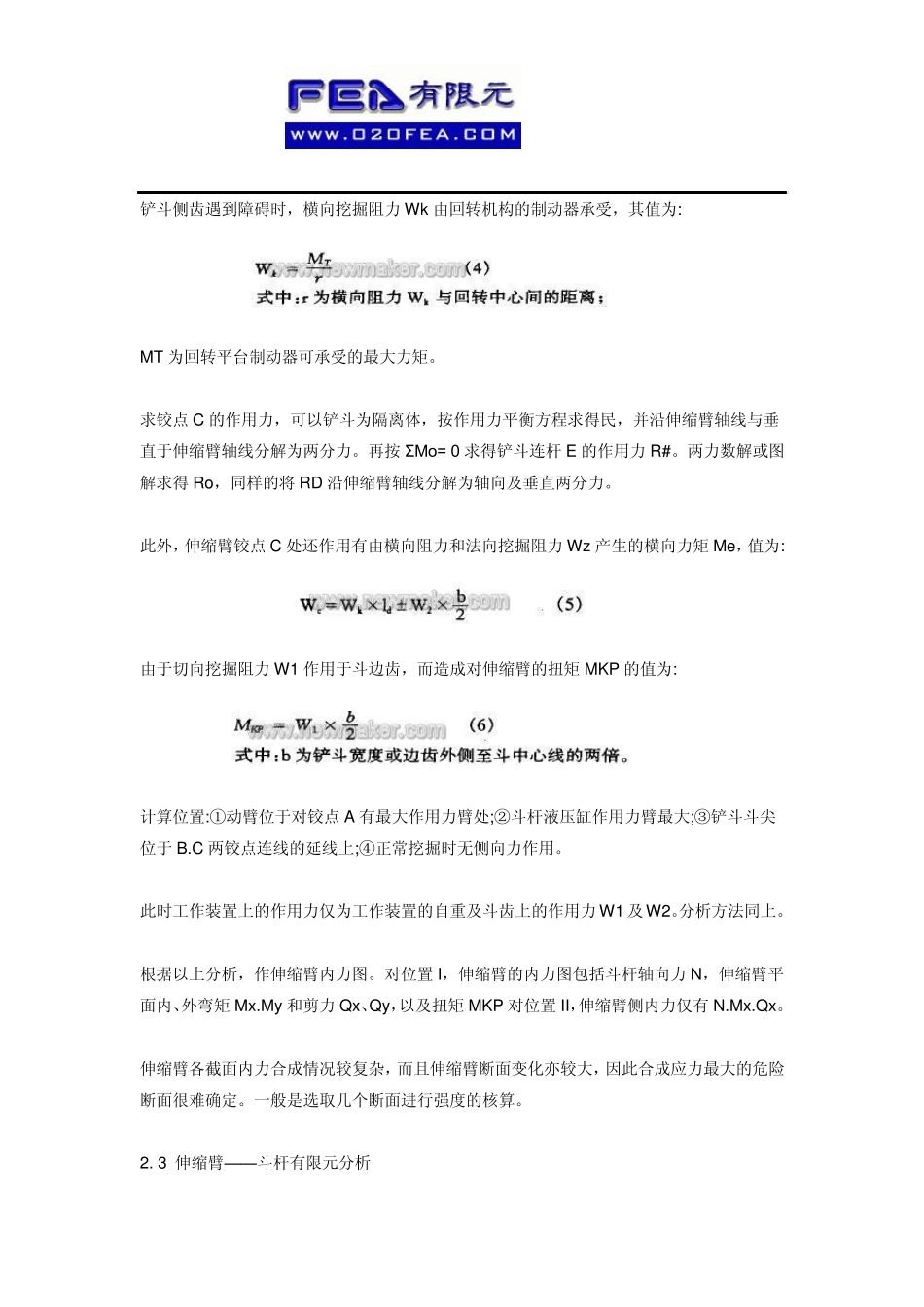

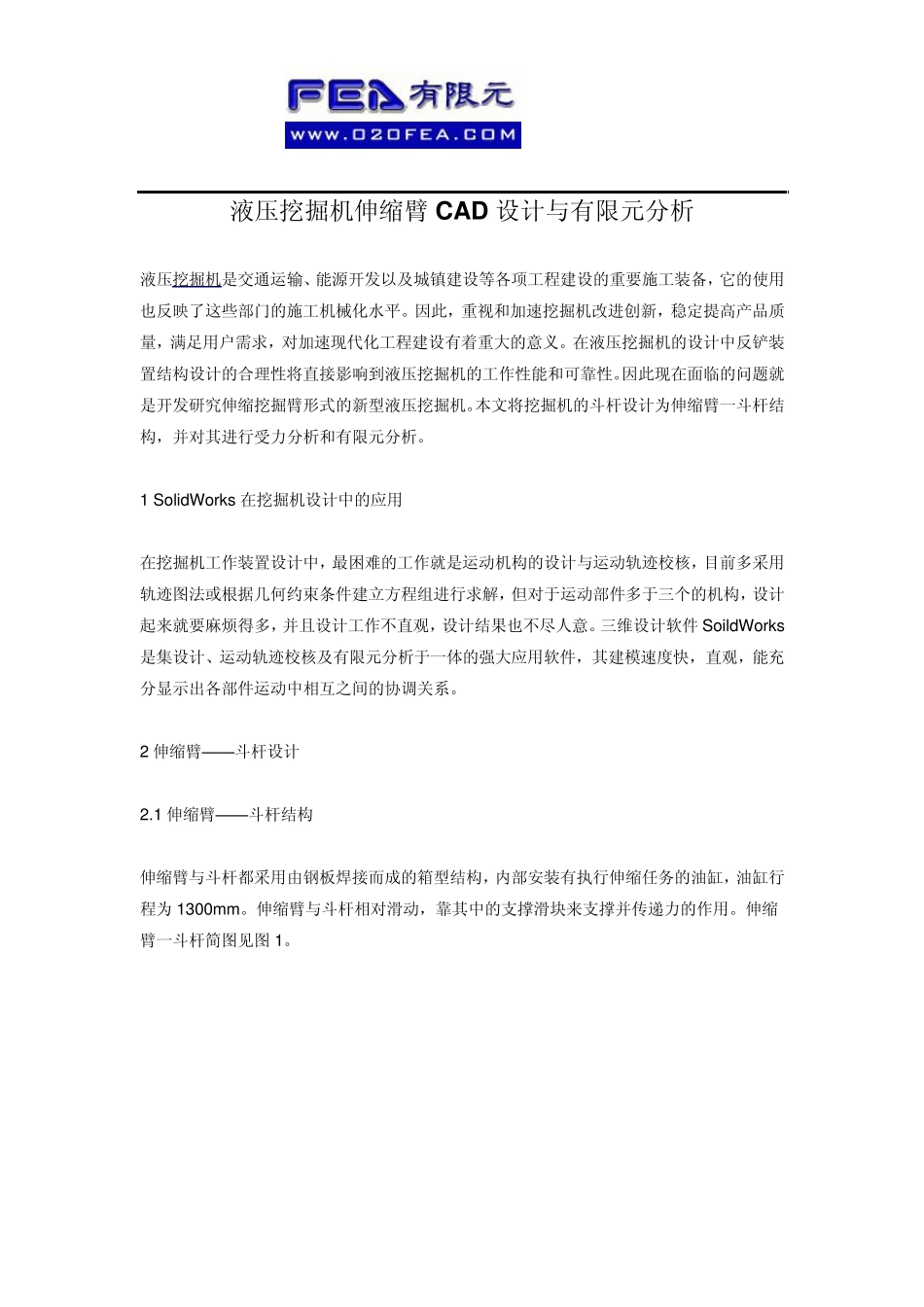

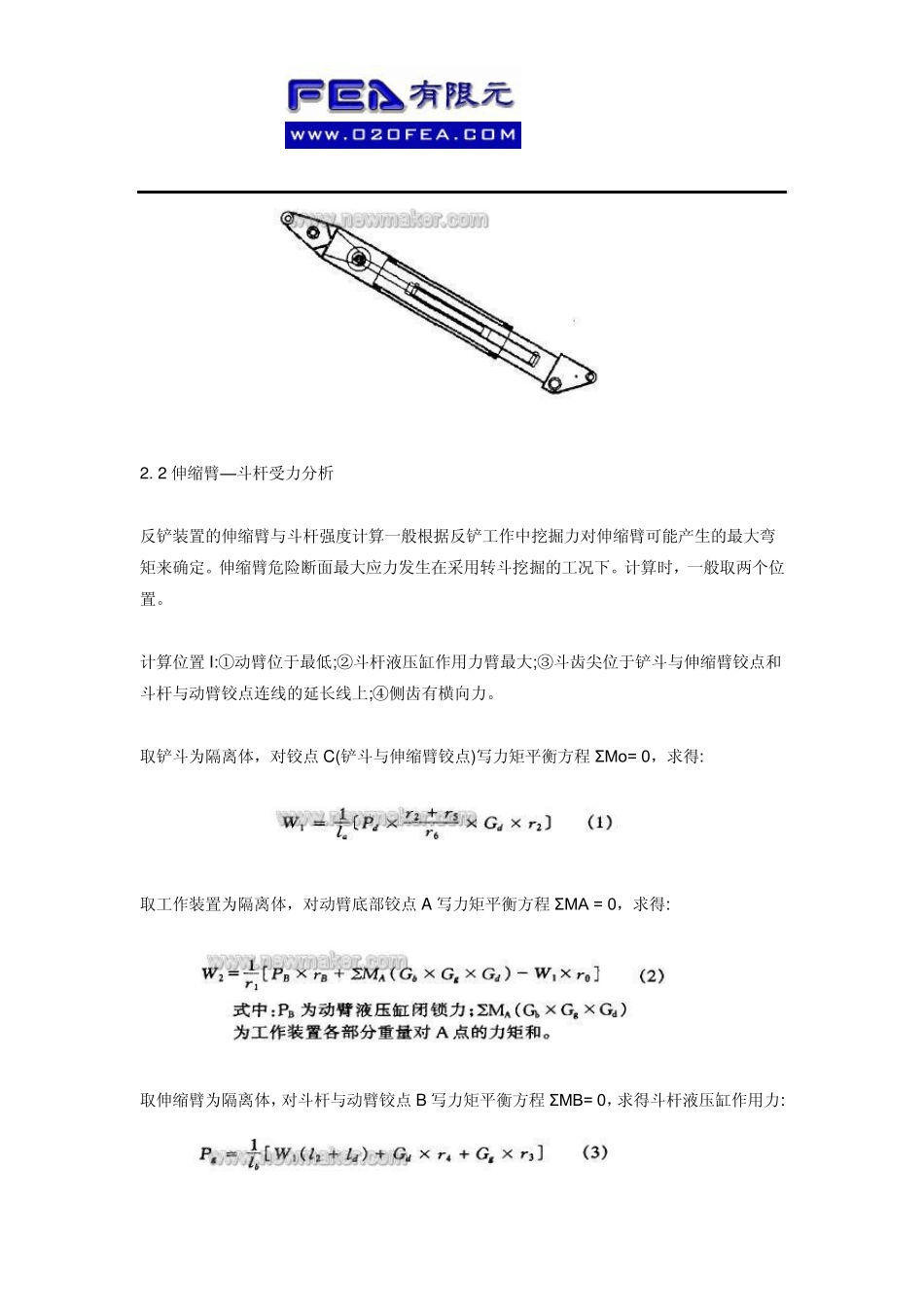

液压挖掘机伸缩臂CAD 设计与有限元分析 液压挖掘机是交通运输、能源开发以及城镇建设等各项工程建设的重要施工装备，它的使用也反映了这些部门的施工机械化水平。因此，重视和加速挖掘机改进创新，稳定提高产品质量，满足用户需求，对加速现代化工程建设有着重大的意义。在液压挖掘机的设计中反铲装置结构设计的合理性将直接影响到液压挖掘机的工作性能和可靠性。因此现在面临的问题就是开发研究伸缩挖掘臂形式的新型液压挖掘机。本文将挖掘机的斗杆设计为伸缩臂一斗杆结构，并对其进行受力分析和有限元分析。 1 SolidWorks 在挖掘机设计中的应用 在挖掘机工作装置设计中，最困难的工作就是运动机构的设计与运动轨迹校核，目前多采用轨迹图法或根据几何约束条件建立方程组进行求解，但对于运动部件多于三个的机构，设计起来就要麻烦得多，并且设计工作不直观，设计结果也不尽人意。三维设计软件 SoildWorks是集设计、运动轨迹校核及有限元分析于一体的强大应用软件，其建模速度快，直观，能充分显示出各部件运动中相互之间的协调关系。 2 伸缩臂——斗杆设计 2.1 伸缩臂——斗杆结构 伸缩臂与斗杆都采用由钢板焊接而成的箱型结构，内部安装有执行伸缩任务的油缸，油缸行程为 1300mm。伸缩臂与斗杆相对滑动，靠其中的支撑滑块来支撑并传递力的作用。伸缩臂一斗杆简图见图 1。 2. 2 伸缩臂—斗杆受力分析 反铲装置的伸缩臂与斗杆强度计算一般根据反铲工作中挖掘力对伸缩臂可能产生的最大弯矩来确定。伸缩臂危险断面最大应力发生在采用转斗挖掘的工况下。计算时，一般取两个位置。 计算位置I:①动臂位于最低;②斗杆液压缸作用力臂最大;③斗齿尖位于铲斗与伸缩臂铰点和斗杆与动臂铰点连线的延长线上;④侧齿有横向力。 取铲斗为隔离体，对铰点 C(铲斗与伸缩臂铰点)写力矩平衡方程 ΣMo= 0，求得: 取工作装置为隔离体，对动臂底部铰点 A 写力矩平衡方程 ΣMA = 0，求得: 取伸缩臂为隔离体，对斗杆与动臂铰点 B 写力矩平衡方程 ΣMB= 0，求得斗杆液压缸作用力: 铲斗侧齿遇到障碍时，横向挖掘阻力Wk 由回转机构的制动器承受，其值为: MT 为回转平台制动器可承受的最大力矩。 求铰点C 的作用力，可以铲斗为隔离体，按作用力平衡方程求得民，并沿伸缩臂轴线与垂直于伸缩臂轴线分解为两分力。再按ΣMo= 0 求得铲斗连杆E 的作用力R#。两力数解或图解求得Ro，同样的将RD 沿伸缩臂轴线分解为轴向及垂直两分力。 此...
