液压气动技术课程设计VIP免费

液压气动技术课程设计_第1页
1/22
液压气动技术课程设计_第2页
2/22
液压气动技术课程设计_第3页
3/22

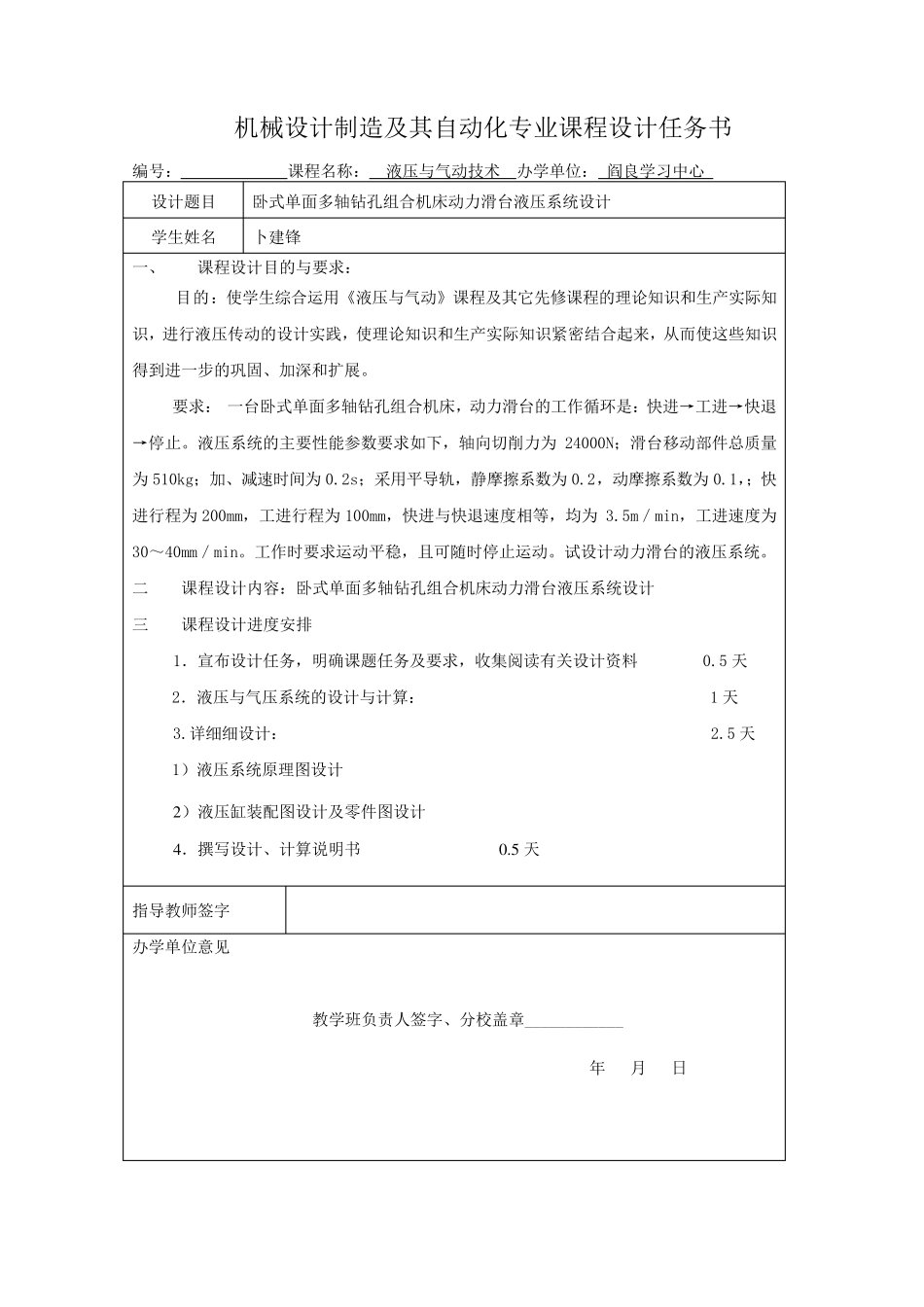

机械设计制造及其自动化专业课程设计任务书 编号: 课程名称: 液压与气动技术 办学单位: 阎良学习中心 设计题目 卧式单面多轴钻孔组合机床动力滑台液压系统设计 学生姓名 卜建锋 一、 课程设计目的与要求: 目的:使学生综合运用《液压与气动》课程及其它先修课程的理论知识和生产实际知识,进行液压传动的设计实践,使理论知识和生产实际知识紧密结合起来,从而使这些知识得到进一步的巩固、加深和扩展。 要求: 一台卧式单面多轴钻孔组合机床,动力滑台的工作循环是:快进→工进→快退→停止。液压系统的主要性能参数要求如下,轴向切削力为 24000N;滑台移动部件总质量为 510kg;加、减速时间为 0.2s;采用平导轨,静摩擦系数为 0.2,动摩擦系数为 0.1,;快进行程为 200mm,工进行程为 100mm,快进与快退速度相等,均为 3.5m/min,工进速度为 30~40mm/min。工作时要求运动平稳,且可随时停止运动。试设计动力滑台的液压系统。 二 课程设计内容:卧式单面多轴钻孔组合机床动力滑台液压系统设计 三 课程设计进度安 排 1. 宣 布 设计任务,明 确 课题任务及要求,收 集 阅 读 有 关 设计资 料 0.5 天 2. 液压与气压系统的设计与计算 : 1 天 3.详 细 细 设计: 2.5 天 1) 液压系统原 理图 设计 2 ) 液压缸 装 配 图 设计及零 件图 设计 4 . 撰 写 设计、计算 说 明 书 0 .5 天 指 导教 师 签 字 办学单位意 见 教 学班 负 责 人 签 字 、分 校 盖 章 ____________ 年 月 日 西安广播电视大学 机械设计制造及其自动化专业(本科) 《 液压与气动技术 》课程设计 题 目 卧式单面多轴钻孔组合机床动力滑台液压系统设计 * 名: *** 学 号: ************* 专 业: 机械设计及其制造 层 次: 年 级: 13 秋 学 校: 阎良学习中心 工作单位: 指导老师: 完成时间: 目录 一、负载分析.........................................................1 1.1 负载与运动分析...............................................1 1.2 负载图和速度图的绘制.........................................2 二、设计方案拟定.....................................................3 三、参数计算.........................................................5 3.1 液压缸参数计算..............................
