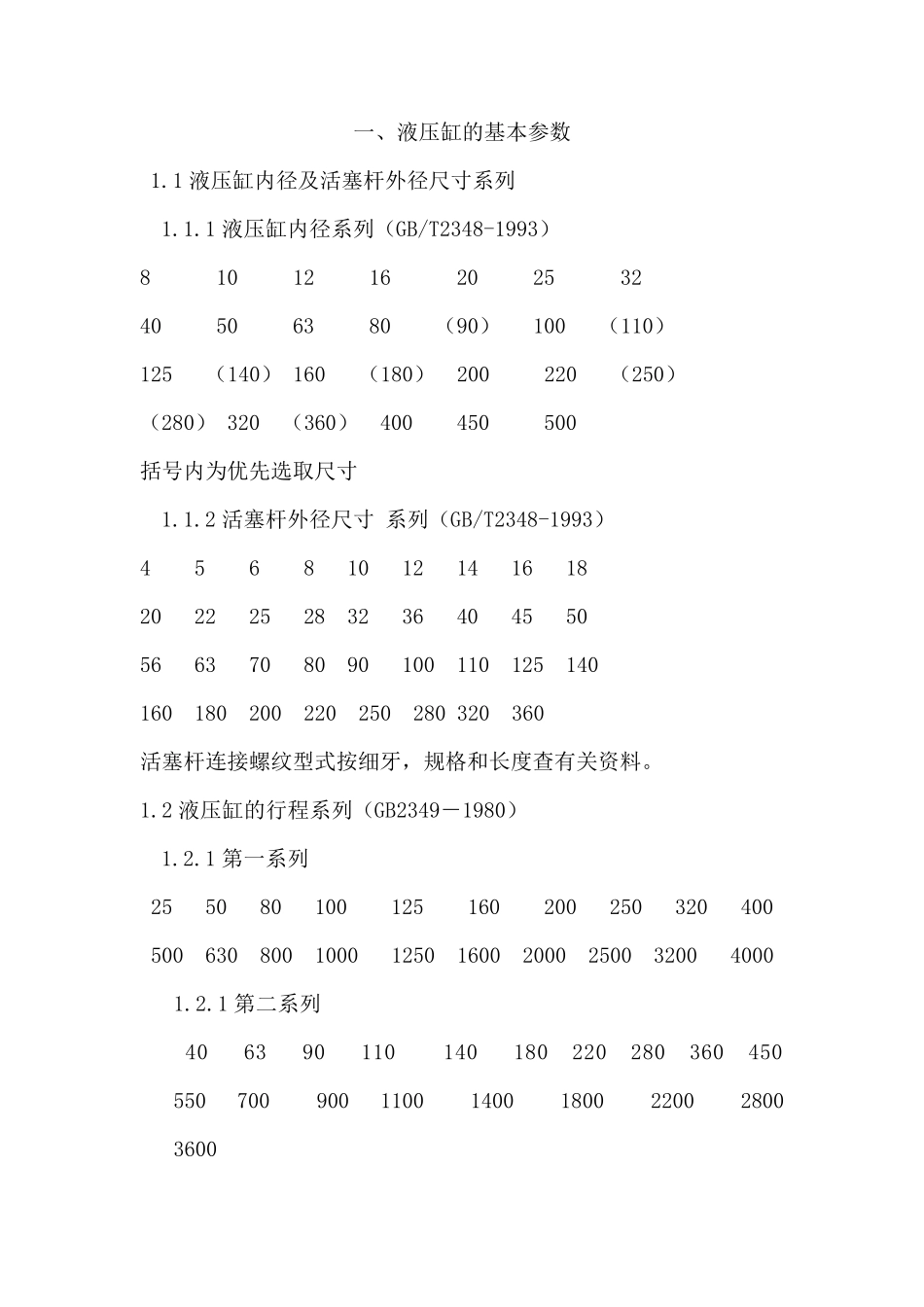

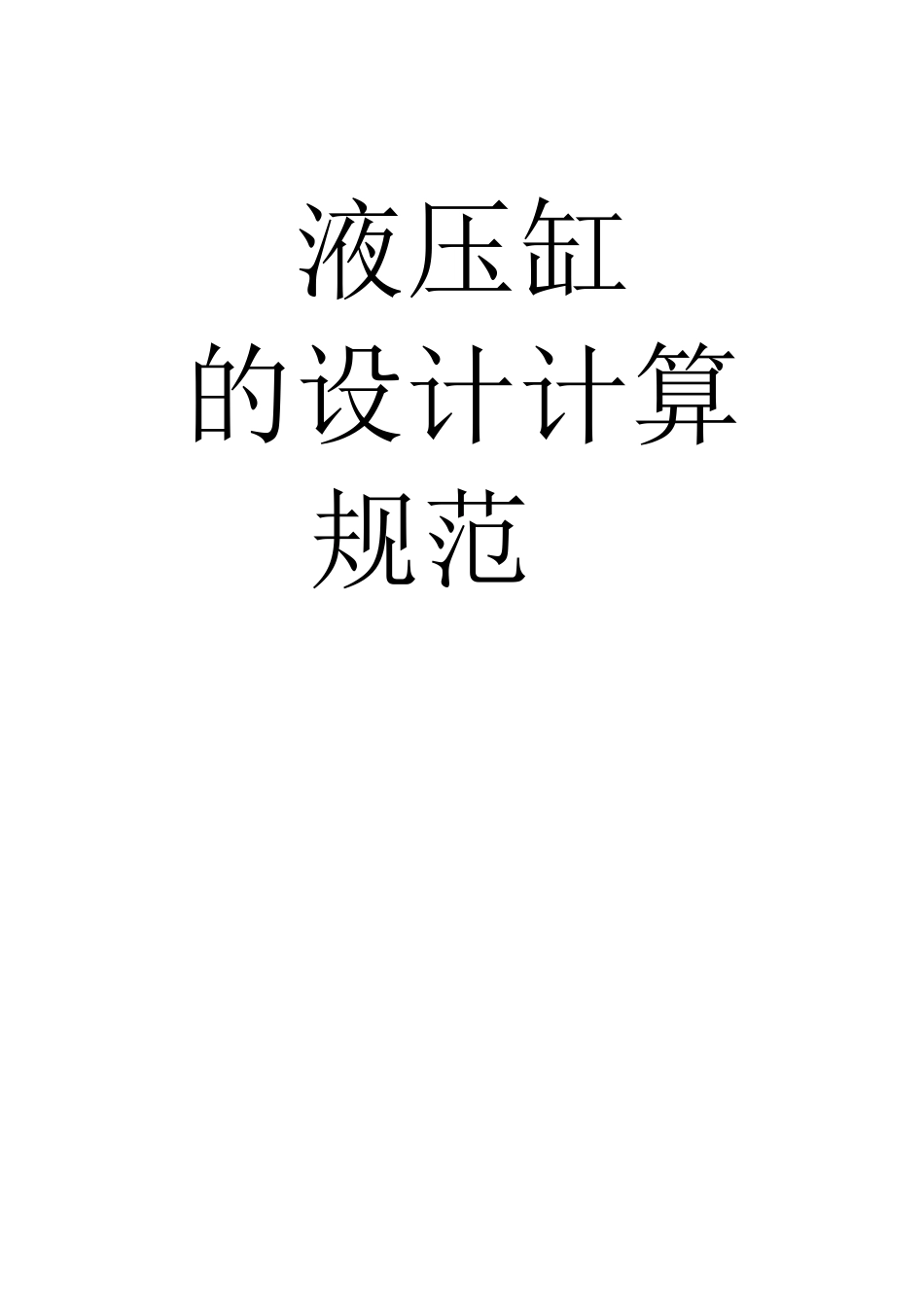

液压缸 的设计计算 规范目录:一、液压缸的基本参数 1、 液压缸内径及活塞杆外径尺寸系列 2、 液压缸行程系列（GB2349-1980） 二、液压缸类型及安装方式 1、 液压缸类型 2、 液压缸安装方式 三、液压缸的主要零件的结构、材料、及技术要求 1、 缸体 2、 缸盖（导向套） 3、 缸体及联接形式 4、 活塞头 5、 活寒杆 6、 活塞杆的密封和防尘 7、 缓冲装置 8、 排气装置 9、 液压缸的安装联接部分（GB/T2878） 四、液压缸的设计计算 1、 液压缸的设计计算部骤 2、 液压缸性能参数计算 3、 液压缸几何尺寸计算 4、 液压缸结构参数计算 5、 液压缸的联接计算 一、液压缸的基本参数 1.1 液压缸内径及活塞杆外径尺寸系列 1.1.1 液压缸内径系列（GB/T2348-1993） 8 10 12 16 20 25 32 40 50 63 80 （90） 100 （110） 125 （140） 160 （180） 200 220 （250） （280） 320 （360） 400 450 500 括号内为优先选取尺寸 1.1.2 活塞杆外径尺寸 系列（GB/T2348-1993） 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100 110 125 140 160 180 200 220 250 280 320 360 活塞杆连接螺纹型式按细牙，规格和长度查有关资料。 1.2 液压缸的行程系列（GB2349－1980） 1.2.1 第一系列 25 50 80 100 125 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3200 4000 1.2.1 第二系列 40 63 90 110 140 180 220 280 360 450 550 700 900 1100 1400 1800 2200 2800 3600 二、液压缸的类型和安装办法 2.1 液压缸的类型 对江东机械公司而言 2.1.1 双作用式活塞式液压缸 2.1.2 单作用式柱塞式液压缸 2.2 液压缸的安装方式 对江东机械公司而言 2.2.1 对柱塞式 头部法兰 2.2.2 对活塞式 螺纹联接在梁上 三、液压缸主要零件的结构、材料、技术要求 3.1 缸体 3.1.1 缸体材料 A 焊接缸头缸底等， 采用35 钢 粗加工后调质 [σ]＝110MPa B 一般情况 采用45 钢 HB241－285 [σ]＝120MPa C 铸钢 采用ZG310－57 [σ]＝100MPa D 球墨铸铁 （江东厂采用）QT50－7 [σ]＝80－90MPa E 无缝纲管调质（35 号 45 号） [σ]＝110MPa 3.1.2 缸体技术要求 A 内径 H8 H9 精度 粗糙度（ 垳磨 ） B 内径圆度 9－11 级 圆柱度 8 级 ...
