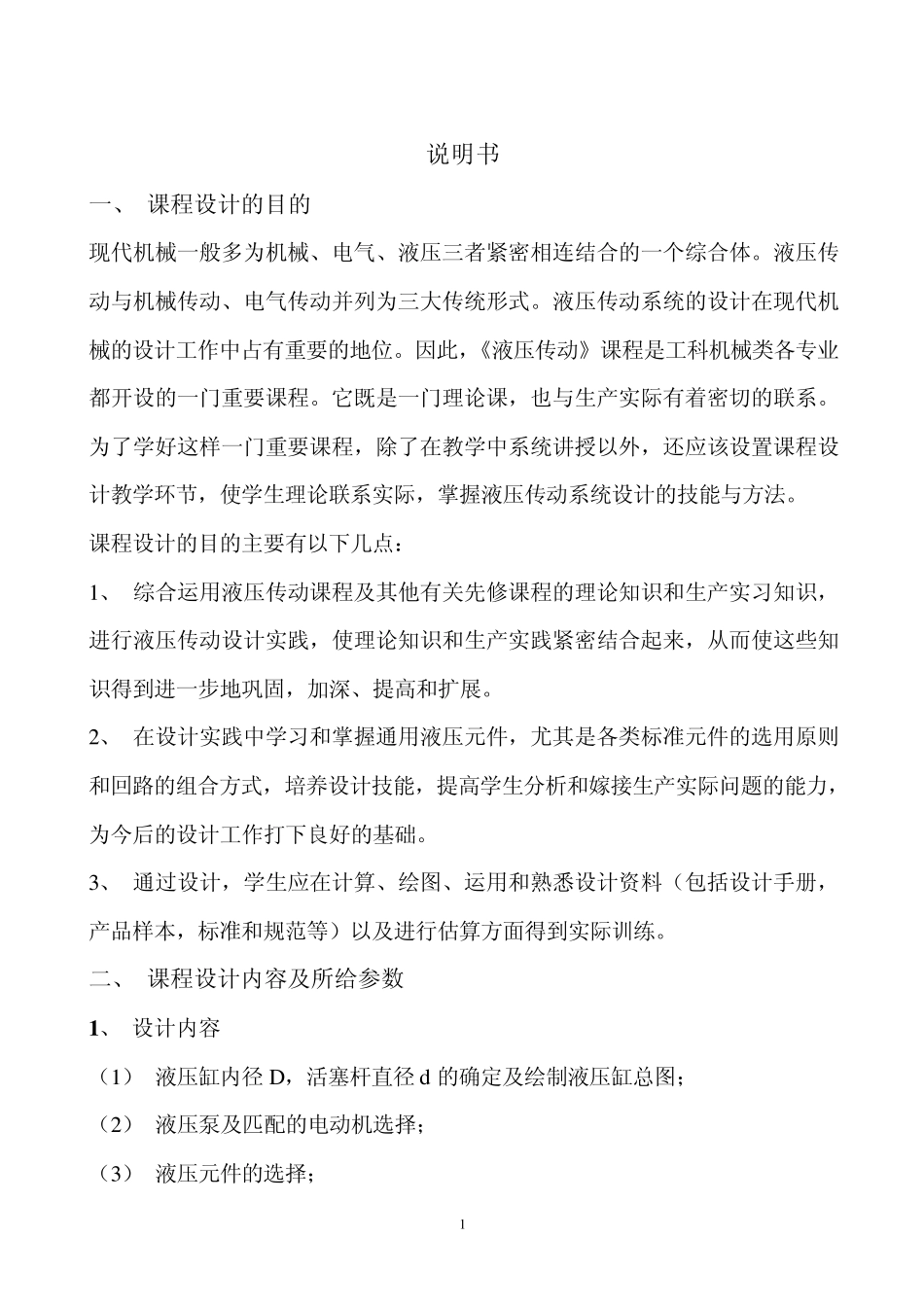

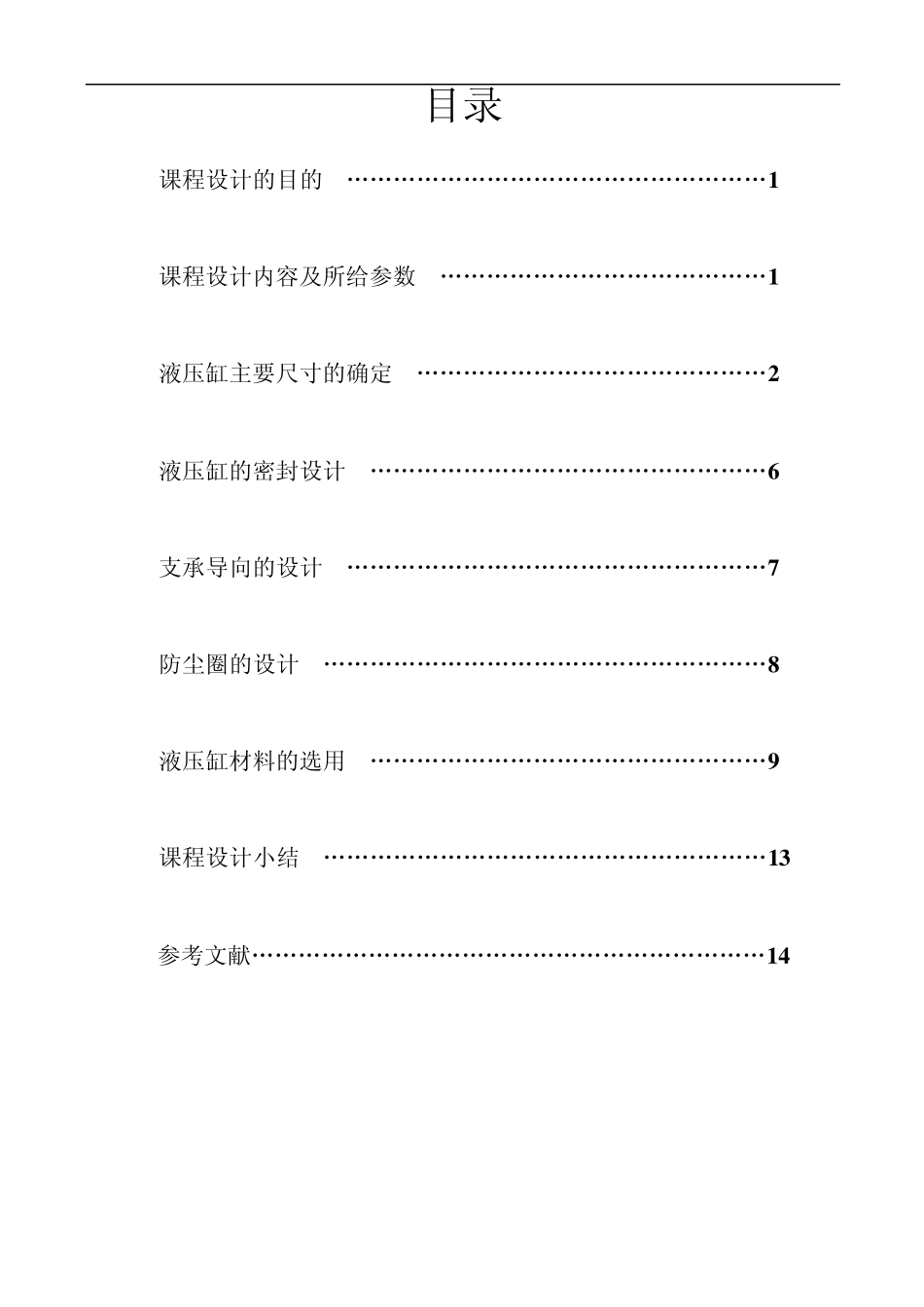

目录 课程设计的目的 ………………………………………………1 课程设计内容及所给参数 ……………………………………1 液压缸主要尺寸的确定 ………………………………………2 液压缸的密封设计 ……………………………………………6 支承导向的设计 ………………………………………………7 防尘圈的设计 …………………………………………………8 液压缸材料的选用 ……………………………………………9 课程设计小结 …………………………………………………1 3 参考文献…………………………………………………………1 4 1 说明书 一、 课程设计的目的 现代机械一般多为机械、电气、液压三者紧密相连结合的一个综合体。液压传动与机械传动、电气传动并列为三大传统形式。液压传动系统的设计在现代机械的设计工作中占有重要的地位。因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统讲授以外，还应该设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能与方法。 课程设计的目的主要有以下几点： 1、 综合运用液压传动课程及其他有关先修课程的理论知识和生产实习知识，进行液压传动设计实践，使理论知识和生产实践紧密结合起来，从而使这些知识得到进一步地巩固，加深、提高和扩展。 2、 在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方式，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。 3、 通过设计，学生应在计算、绘图、运用和熟悉设计资料（包括设计手册，产品样本，标准和规范等）以及进行估算方面得到实际训练。 二、 课程设计内容及所给参数 1 、 设计内容 （1） 液压缸内径 D，活塞杆直径 d的确定及绘制液压缸总图； （2） 液压泵及匹配的电动机选择； （3） 液压元件的选择； 2 （4） 按规定机械动作要求，设计液压传动系统原理图，设计电气控制系统； （5） 液压传动装置的安装及电气控制系统的连接； （6） 调试。 2、 设计参数 液压缸系统供油 P=6.3Mpa； 液压缸最大推力 Fmax=5KN； 缸的最大行程 L=100mm； 三、 液压缸主要尺寸的确定 1、 液压缸工作压力的确定 液压缸的工作压力主要根据液压设备的类型来确定，对于不通用途的液压设备，由于工作条件...
