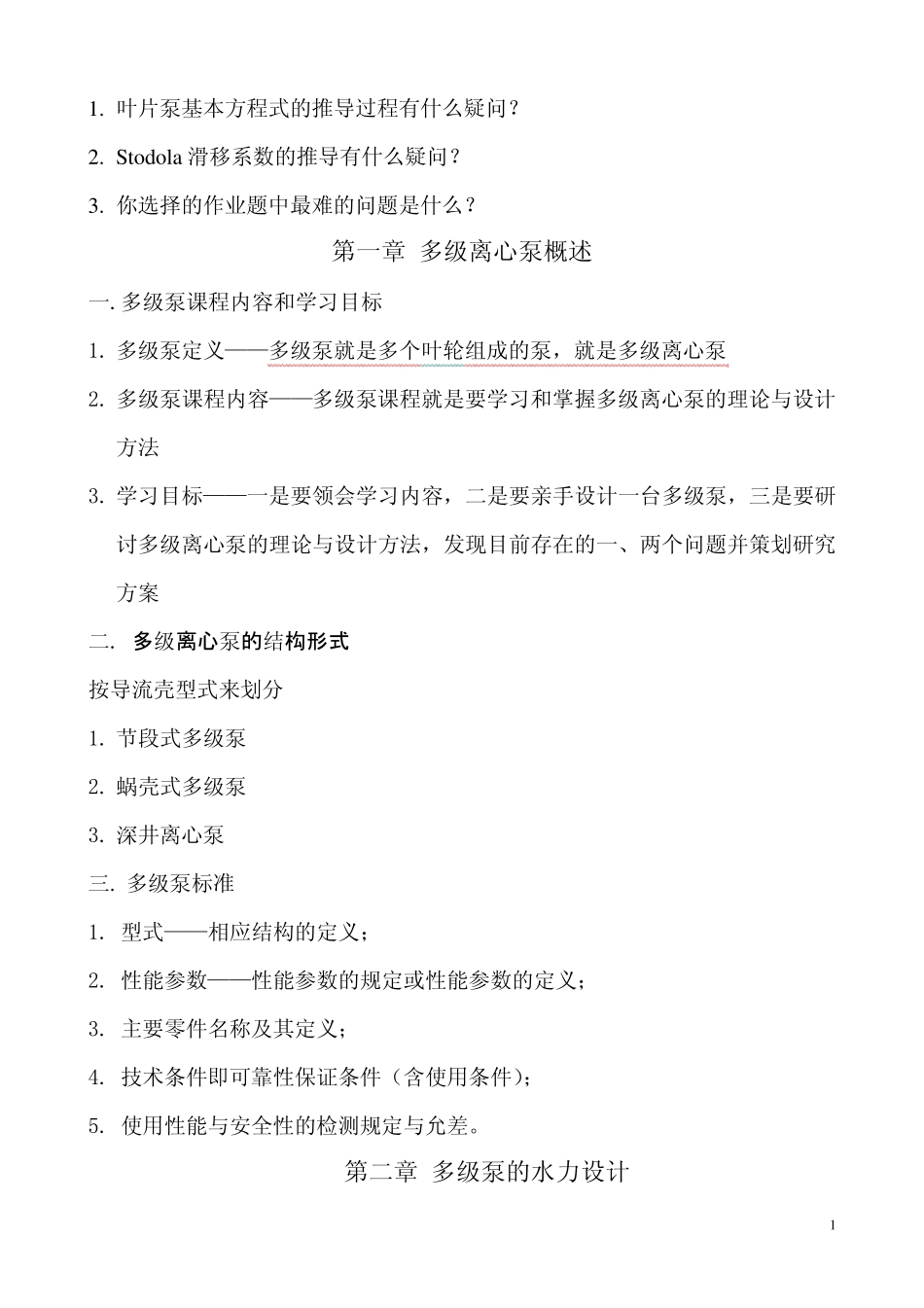

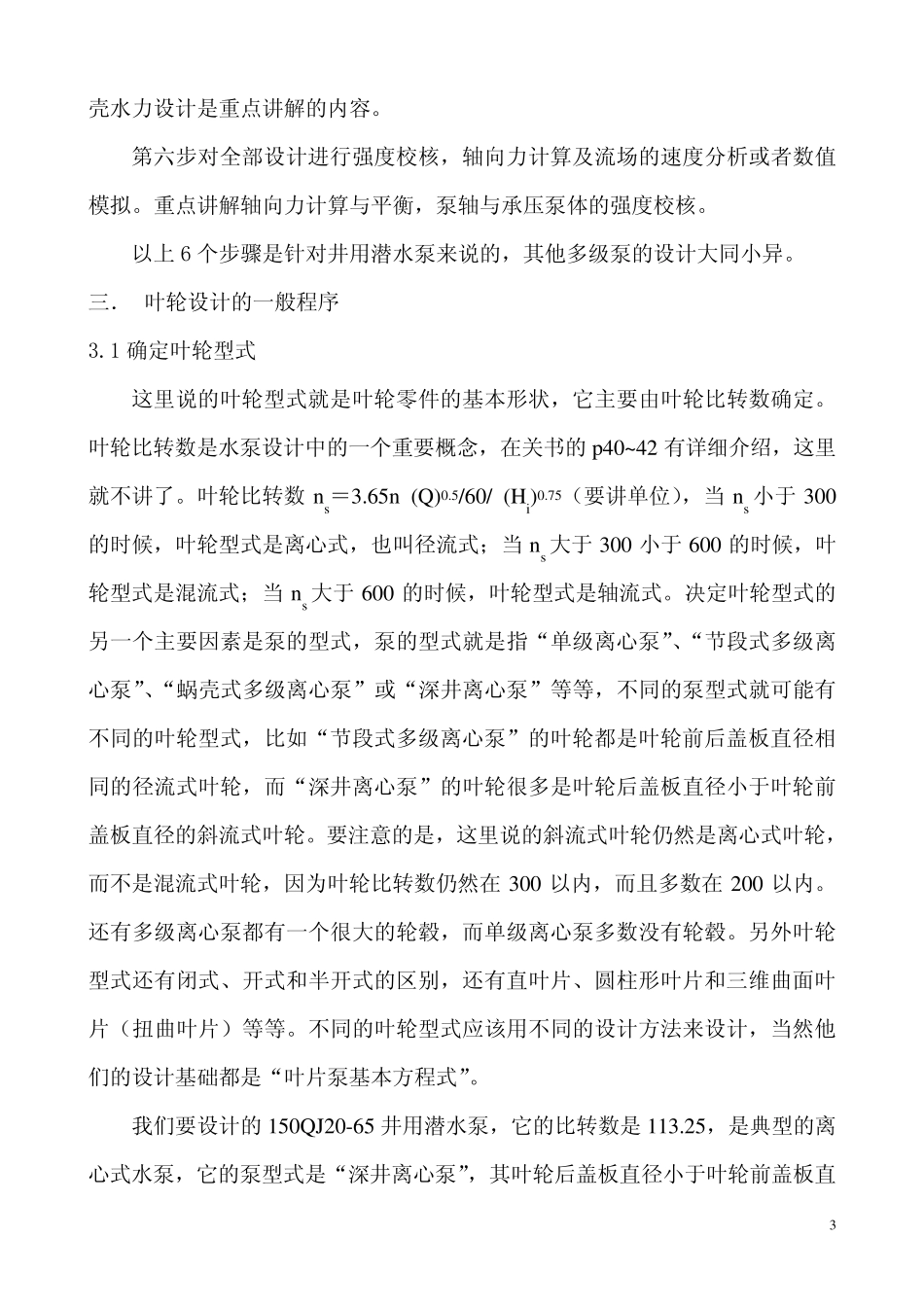

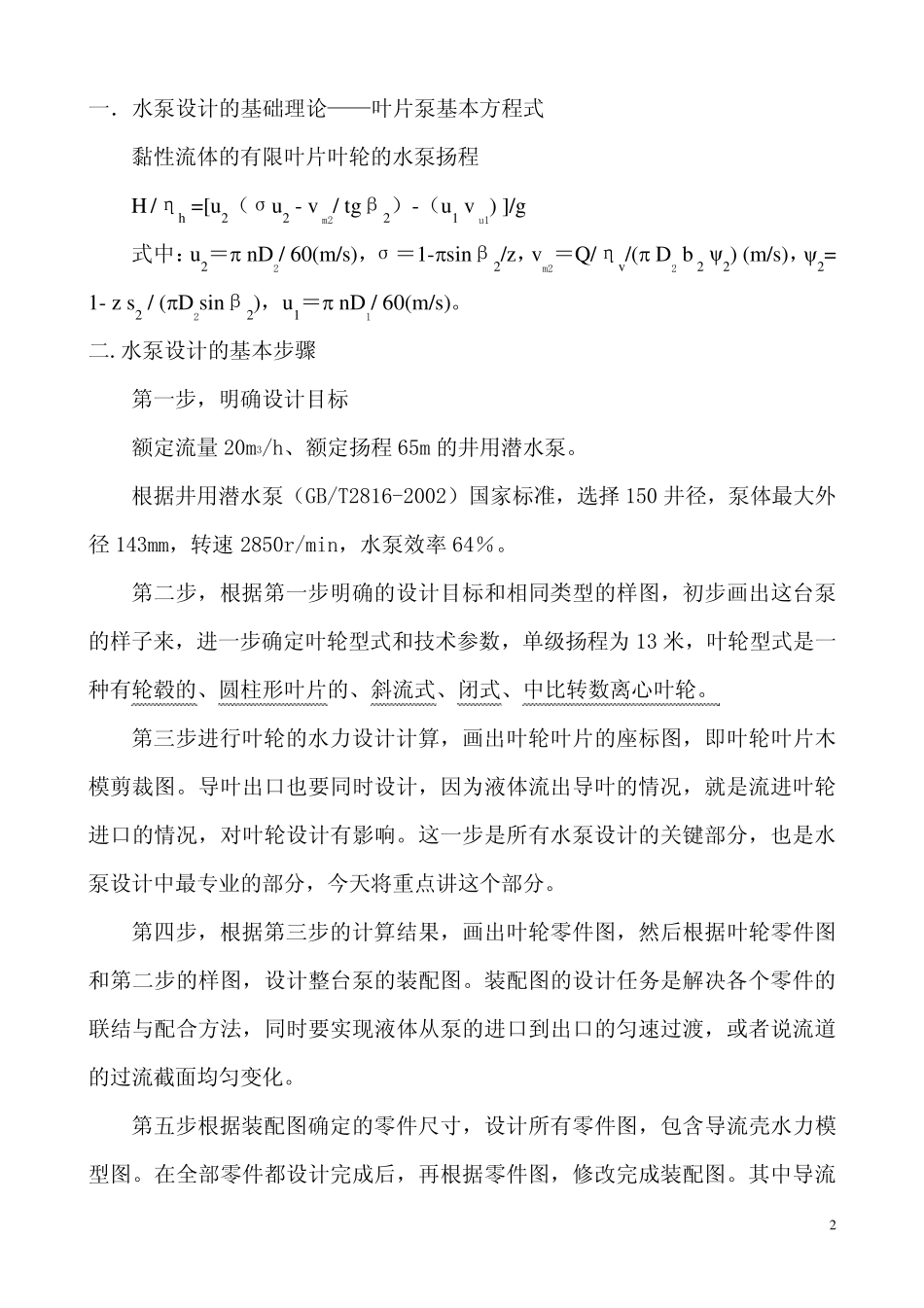

11. 叶片泵基本方程式的推导过程有什么疑问？2. Stodola 滑移系数的推导有什么疑问？3. 你选择的作业题中最难的问题是什么？第一章多级离心泵概述一.多级泵课程内容和学习目标1. 多级泵定义——多级泵就是多个叶轮组成的泵，就是多级离心泵2. 多级泵课程内容——多级泵课程就是要学习和掌握多级离心泵的理论与设计方法3. 学习目标——一是要领会学习内容，二是要亲手设计一台多级泵，三是要研讨多级离心泵的理论与设计方法，发现目前存在的一、两个问题并策划研究方案二. 多级离心泵的结构形式按导流壳型式来划分1. 节段式多级泵2. 蜗壳式多级泵3. 深井离心泵三. 多级泵标准1. 型式——相应结构的定义；2. 性能参数——性能参数的规定或性能参数的定义；3. 主要零件名称及其定义；4. 技术条件即可靠性保证条件（含使用条件）；5. 使用性能与安全性的检测规定与允差。第二章多级泵的水力设计2一．水泵设计的基础理论——叶片泵基本方程式黏性流体的有限叶片叶轮的水泵扬程H /ηh =[u2（σu2 - vm2/ tgβ2）-（u1 vu1) ]/g式中：u2＝ nD2/ 60(m/s)，σ＝1-sinβ2/z，vm2＝Q/ηv/( D2 b 2 ψ2) (m/s)，ψ2=1- zs2 / (D2sinβ2)，u1＝ nD1/ 60(m/s)。二.水泵设计的基本步骤第一步，明确设计目标额定流量 20m3/h、额定扬程65m 的井用潜水泵。根据井用潜水泵（GB/T2816-2002）国家标准，选择 150 井径，泵体最大外径 143mm，转速 2850r/min，水泵效率 64％。第二步，根据第一步明确的设计目标和相同类型的样图，初步画出这台泵的样子来，进一步确定叶轮型式和技术参数，单级扬程为 13 米，叶轮型式是一种有轮毂的、圆柱形叶片的、斜流式、闭式、中比转数离心叶轮。第三步进行叶轮的水力设计计算，画出叶轮叶片的座标图，即叶轮叶片木模剪裁图。导叶出口也要同时设计，因为液体流出导叶的情况，就是流进叶轮进口的情况，对叶轮设计有影响。这一步是所有水泵设计的关键部分，也是水泵设计中最专业的部分，今天将重点讲这个部分。第四步，根据第三步的计算结果，画出叶轮零件图，然后根据叶轮零件图和第二步的样图，设计整台泵的装配图。装配图的设计任务是解决各个零件的联结与配合方法，同时要实现液体从泵的进口到出口的匀速过渡，或者说流道的过流截面均匀变化。第五步根据装配图确定的零件尺寸，设计所有零件图，包含导流壳水力模型图。在全部零件都设计完成后，再根据零件图，修改完成装配...
