深入云存储系统Swift存储节点：存储实现分析VIP免费

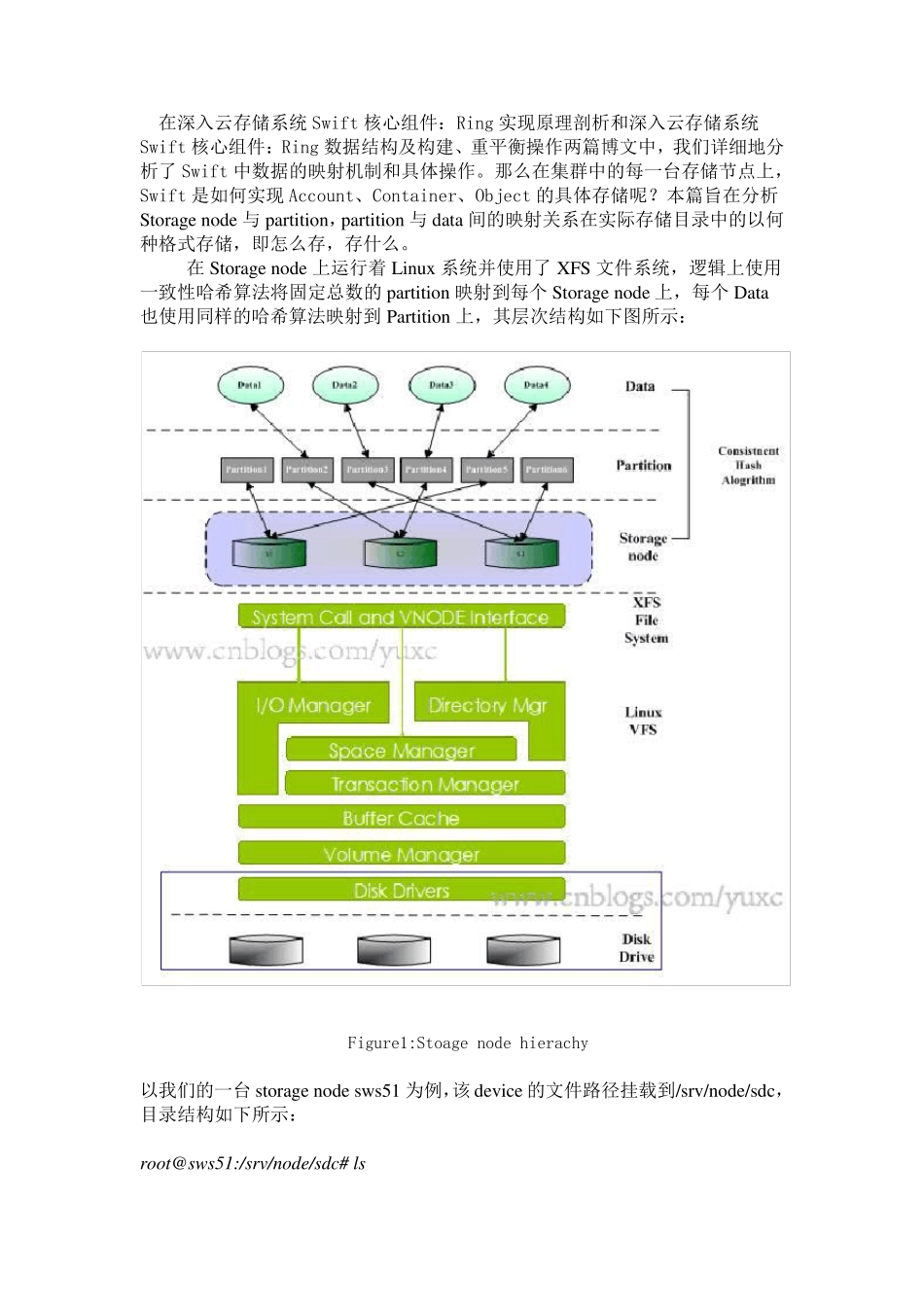

在深入云存储系统Swift 核心组件：Ring 实现原理剖析和深入云存储系统Swift 核心组件：Ring 数据结构及构建、重平衡操作两篇博文中，我们详细地分析了 Swift 中数据的映射机制和具体操作。那么在集群中的每一台存储节点上，Swift 是如何实现Account、Container、Object 的具体存储呢？本篇旨在分析Storage node 与 partition，partition 与 data 间的映射关系在实际存储目录中的以何种格式存储，即怎么存，存什么。 在Storage node 上运行着 Linux系统并使用了 XFS 文件系统，逻辑上使用一致性哈希算法将固定总数的 partition 映射到每个 Storage node 上，每个 Data也使用同样的哈希算法映射到 Partition 上，其层次结构如下图所示： Figure1:Stoage node hierachy 以我们的一台 storage node sws51 为例，该 device 的文件路径挂载到/srv/node/sdc，目录结构如下所示： root@sw s51:/srv/node/sdc# ls accounts async_pending containers objects quarantined tmp 其中accou nts、containers、objects 分别是账号、容器、对象的存储目录，async_pending 是异步待更新目录，qu arantined 是隔离目录，tmp 是临时目录。 1.objects 目录 在 objects 目录下存放的是各个 partition 目录，其中每个 partition 目录是由若干个 su ffix _path 名的目录和一个 hashes.pkl 文件组成，su ffix _path 目录下是由object 的 hash_path 名构成的目录，在 hash_path 目录下存放了关于 object 的数据和元数据，object 存储目录的层次结构如图 2 所示。 Figure2: Object directory hierachy hashes.pkl 是存放在每个 partition 中的一个 2 进制 pickle 化文件。例如： root@sw s50:/srv/node/sdc/objects/100000# ls 8bd hashes.pkl In [1]: w ith open('hashes.pkl', 'rb') as fp: ...: import pickle ...: hashes = pickle.load(fp) ...: ...: In [2]: hashes Out[2]: {'8bd': '9e99c8eedaa3197a63f685dd92a5b4b8'} ‘8bd’是suffix_dir，而9e99c8eedaa3197a63f685dd92a5b4b8 则是该partition 下数据的md5 哈希值。 Object path 生成过程 object 的存储路径由object server 进程内部称为DiskFile 类初始化时产生，过程如下： 1.由文件所属的account、container 和object 名称产生'/account/container/object'格式的...
