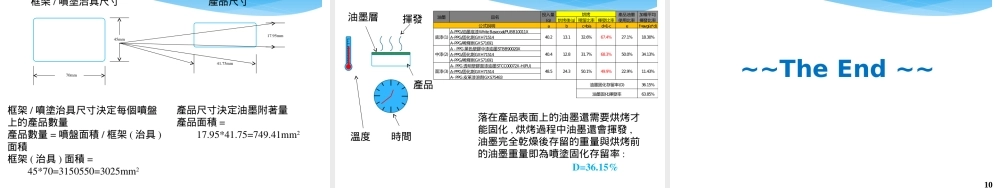

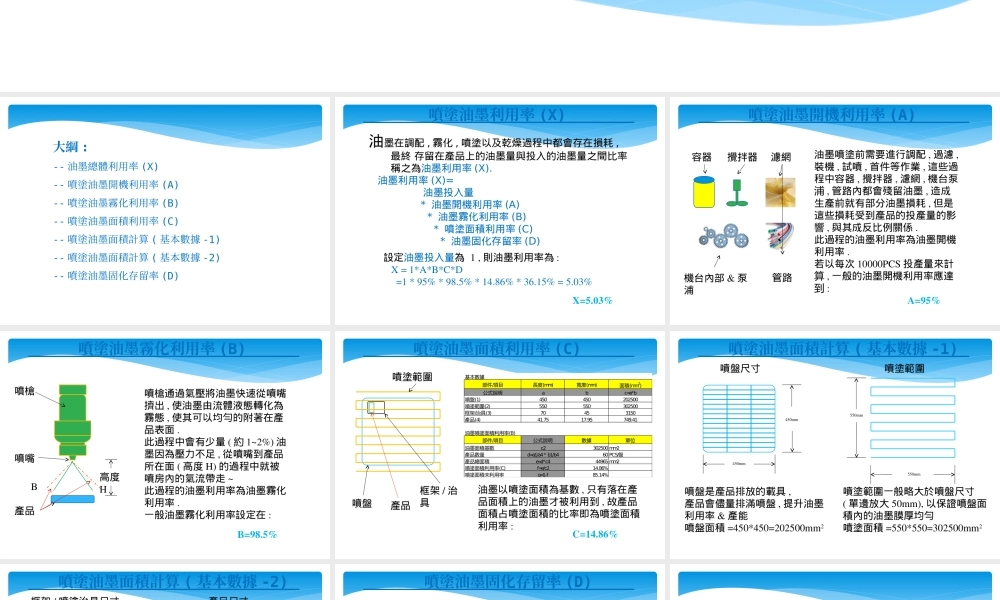

噴塗油墨利用率大綱 :-- 油墨總體利用率 (X)-- 噴塗油墨開機利用率 (A)-- 噴塗油墨霧化利用率 (B)-- 噴塗油墨面積利用率 (C)-- 噴塗油墨面積計算 ( 基本數據 -1)-- 噴塗油墨面積計算 ( 基本數據 -2)-- 噴塗油墨固化存留率 (D)噴塗油墨利用率 (X)油墨在調配 , 霧化 , 噴塗以及乾燥過程中都會存在損耗 , 最終 存留在產品上的油墨量與投入的油墨量之間比率 稱之為油墨利用率 (X). 油墨利用率 (X)= 油墨投入量 * 油墨開機利用率 (A) * 油墨霧化利用率 (B) * 噴塗面積利用率 (C) * 油墨固化存留率 (D)設定油墨投入量 為 1 , 則油墨利用率為 : X = 1*A*B*C*D =1 * 95% * 98.5% * 14.86% * 36.15% = 5.03% X=5.03%噴塗油墨開機利用率 (A)油墨噴塗前需要進行調配 , 過濾 ,裝機 , 試噴 , 首件等作業 , 這些過程中容器 , 攪拌器 , 濾網 , 機台泵浦 , 管路內都會殘留油墨 , 造成生產前就有部分油墨損耗 , 但是這些損耗受到產品的投產量的影響 , 與其成反比例關係 .此過程的油墨利用率為油墨開機利用率 .若以每次 10000PCS 投產量來計算 , 一般的油墨開機利用率應達到 :A=95%容器管路機台內部 & 泵浦攪拌器濾網噴塗油墨霧化利用率 (B)噴槍通過氣壓將油墨快速從噴嘴擠出 , 使油墨由流體液態轉化為霧態 , 使其可以均勻的附著在產品表面 .此過程中會有少量 ( 約 1~2%) 油墨因為壓力不足 , 從噴嘴到產品所在面 ( 高度 H) 的過程中就被噴房內的氣流帶走 ~此過程的油墨利用率為油墨霧化利用率 .一般油墨霧化利用率設定在 :噴槍噴嘴高度H產品B=98.5%B噴塗油墨面積利用率 (C)噴塗範圍噴盤框架 / 治具產品C=14.86%油墨以噴塗面積為基數 , 只有落在產品面積上的油墨才被利用到 , 故產品面積占噴塗面積的比率即為噴塗面積利用率 :基本數據/部件 項目(mm)長度(mm)寬度(mm面積2)公式說明abc=a*b(1)噴盤450450202500(2)噴塗範圍550550302500/(3)框架 治具70453150(4)產品41.7517.95749.41(B)油墨噴塗面積利用率/部件 項目公式說明數據單位油墨面積基數c2302500 mm2產品數量d=a1/a4 * b1/b460 PCS/盤產品總面積e=d*c444965 mm2(C)噴塗面積利用率f=e/c214.86%噴塗面積未利用率g=1-f85.14% 噴塗油墨面積計算 ( 基本數據 -1)450mm450mm550mm550mm噴盤尺寸噴塗範圍噴盤是產品排放的載具 ,產品會儘量排滿噴盤 , 提升油墨利用率 & ...
