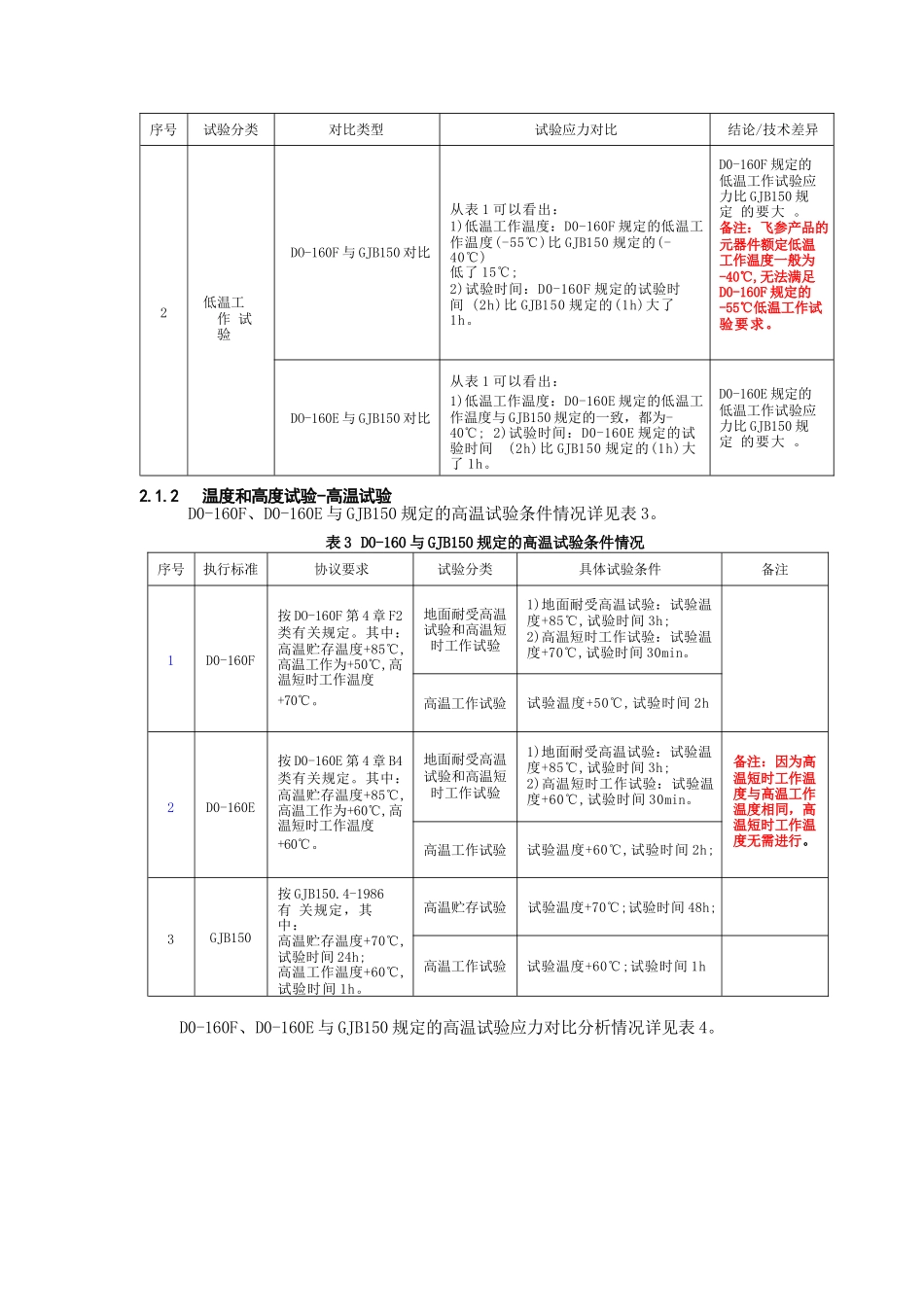

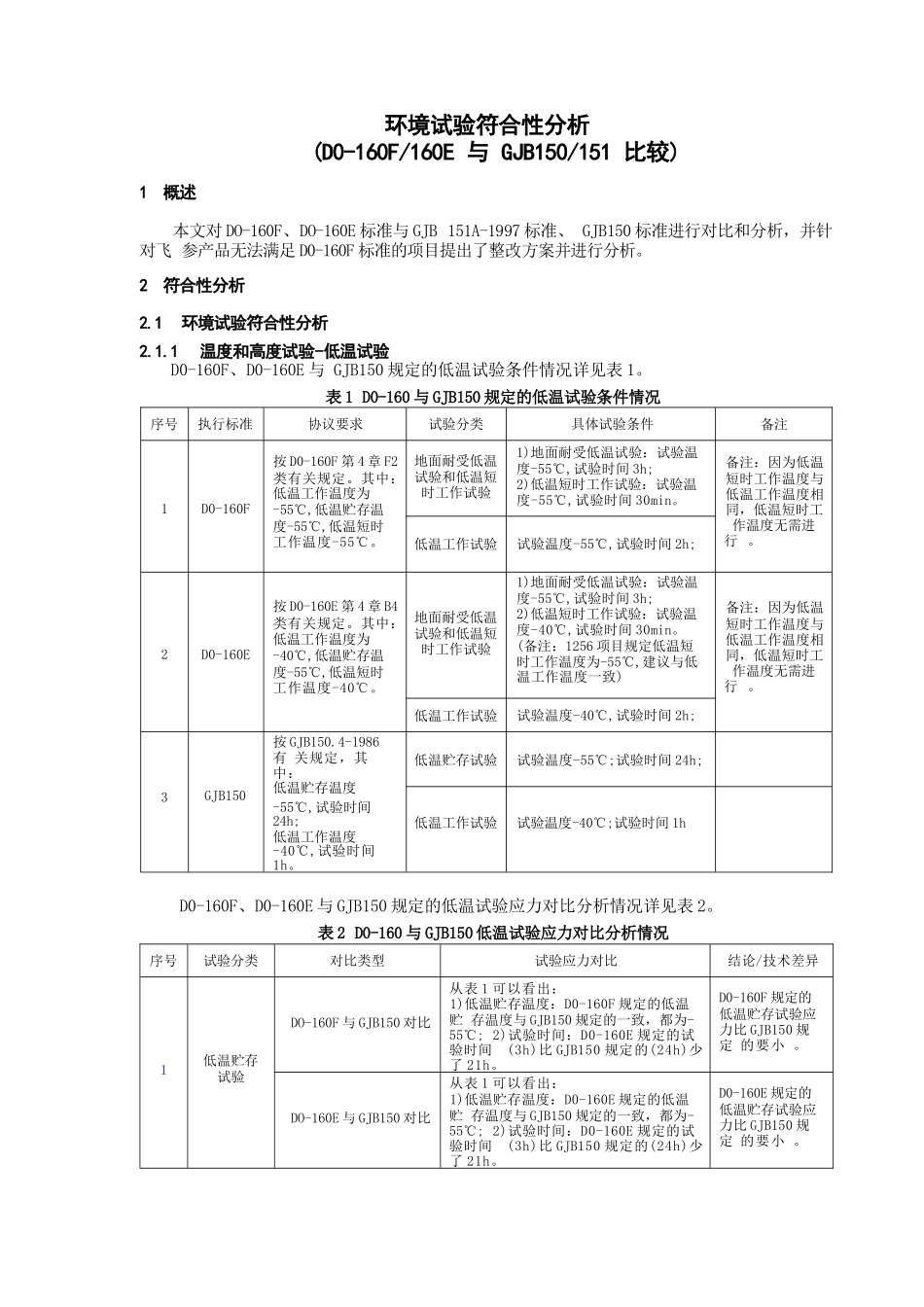

环境试验符合性分析(D0-160F/160E 与 GJB150/151 比较)1 概述本文对 DO-160F、DO-160E 标准与 GJB 151A-1997 标准、 GJB150 标准进行对比和分析，并针对飞 参产品无法满足 D0-160F 标准的项目提出了整改方案并进行分析。2 符合性分析2.1 环境试验符合性分析2.1.1 温度和高度试验-低温试验D0-160F、D0-160E 与 GJB150 规定的低温试验条件情况详见表 1。表 1 D0-160 与 GJB150 规定的低温试验条件情况序号执行标准协议要求试验分类具体试验条件备注1D0-160F按 D0-160F 第 4 章 F2类有关规定。其中：低温工作温度为-55℃,低温贮存温 度-55℃,低温短时 工作温度-55℃。地面耐受低温试验和低温短时工作试验1)地面耐受低温试验：试验温 度-55℃,试验时间 3h;2)低温短时工作试验：试验温 度-55℃,试验时间 30min。备注：因为低温 短时工作温度与 低温工作温度相 同，低温短时工作温度无需进 行 。低温工作试验试验温度-55℃,试验时间 2h;2D0-160E按 D0-160E 第 4 章 B4类有关规定。其中：低温工作温度为-40℃,低温贮存温 度-55℃,低温短时 工作温度-40℃。地面耐受低温试验和低温短时工作试验1)地面耐受低温试验：试验温 度-55℃,试验时间 3h;2)低温短时工作试验：试验温 度-40℃,试验时间 30min。(备注：1256 项目规定低温短 时工作温度为-55℃,建议与低 温工作温度一致)备注：因为低温 短时工作温度与 低温工作温度相 同，低温短时工作温度无需进 行 。低温工作试验试验温度-40℃,试验时间 2h;3GJB150按 GJB150.4-1986有 关规定，其中：低温贮存温度-55℃,试验时间24h;低温工作温度-40℃,试验时间1h。低温贮存试验试验温度-55℃;试验时间 24h;低温工作试验试验温度-40℃;试验时间 1hD0-160F、D0-160E 与 GJB150 规定的低温试验应力对比分析情况详见表 2。表 2 D0-160 与 GJB150 低温试验应力对比分析情况序号试验分类对比类型试验应力对比结论/技术差异1低温贮存 试验DO-160F 与 GJB150 对比从表 1 可以看出：1)低温贮存温度：D0-160F 规定的低温贮 存温度与 GJB150 规定的一致，都为-55℃; 2)试验时间：D0-160E 规定的试验时间 (3h)比 GJB150 规定的(24h)少了 21h。D0-160F 规定的 低温贮存试验应 力比 GJB150 规定 的要小 。DO-160E 与 GJB150 对比从表 1 可以看出：1)低温贮存温度：D0-160E 规定的低温贮 存温度与 GJB150 规定的一致...
