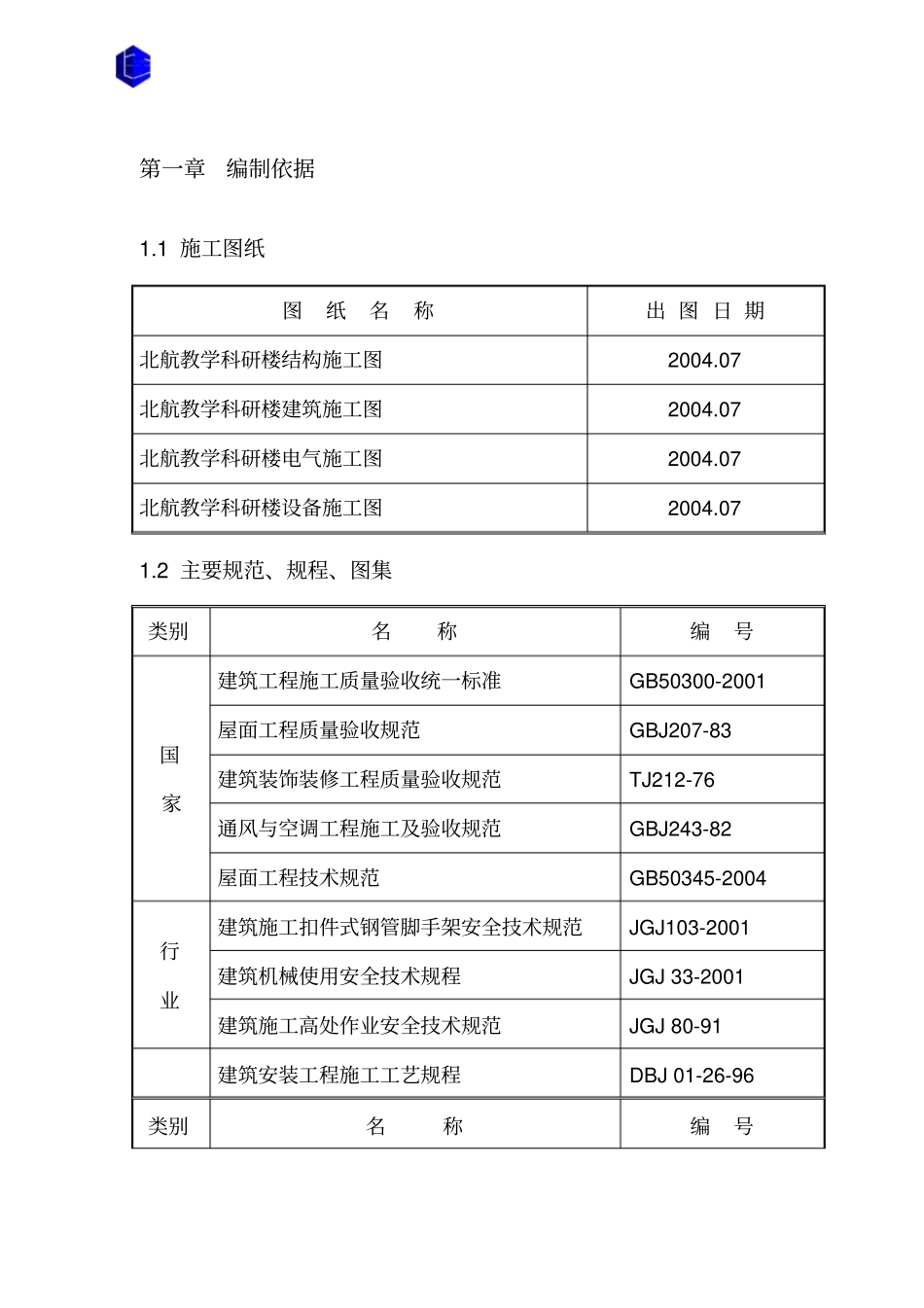

第一章编制依据1.1 施工图纸图纸名称出 图 日 期北航教学科研楼结构施工图2004.07 北航教学科研楼建筑施工图2004.07 北航教学科研楼电气施工图2004.07 北航教学科研楼设备施工图2004.07 1.2 主要规范、规程、图集类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001 屋面工程质量验收规范GBJ207-83 建筑装饰装修工程质量验收规范TJ212-76 通风与空调工程施工及验收规范GBJ243-82 屋面工程技术规范GB50345-2004 行业建筑施工扣件式钢管脚手架安全技术规范JGJ103-2001 建筑机械使用安全技术规程JGJ 33-2001 建筑施工高处作业安全技术规范JGJ 80-91 建筑安装工程施工工艺规程DBJ 01-26-96 类别名称编号地方北京市建筑工程施工安全操作规程DBJ 01-62-2002 建筑安装工程资料管理规程DBJ 01-51-2003 类别名称编号地方建筑构造通用图集88J1\88J5 第二章工程概况2.1 工程简介北京航空航天大学东南区教学科研楼工程为现浇钢筋混凝土框架- 抗震墙结构，集教学、科研、国际交流于一体。地上主体部分11层，局部 6 层；地下 2 层，为车库及设备用房；中心区地上1 层，地下 1 层、局部两层，为学术交流使用。工程总占地面积为64308m2，总建筑面积为216500m2，其中地上部分174647.3m2，地下部分41852.7m2；容积率 2.72 。±0.000 相当于绝对标高49.60m，屋面工程总面积 14900 m22.2 屋面做法简介（A,G 座 11 层）1、广场砖，用 10厚水泥砂浆铺卧；2、130厚500×500预制架空板，用 1：4水泥增稠粉砂浆铺砌，架空板侧边粘二块 2-5厚发泡橡胶块，以形成宽缝、排水、通风；3、20厚1：3水泥砂浆保护层；4、两层三元乙丙丁基橡胶防水卷材组合；5、20厚1：3水泥砂浆找平层；6、最薄 30厚1：0.2 ：3.5 （重量比）水泥、粉煤灰、页岩陶粒，找1.5%坡；7、50厚聚苯保温板，容重大于30Kg/ m3；8、现制刚性防水钢筋混凝土屋面板。2.2.2 屋 3-B1- Ⅱ1 改 B（３~６层内庭 ;3 、７、１１层屋顶平台）1、10厚广场砖用 1：3水泥砂浆铺卧离缝 3宽，用砂填满；2、3厚麻刀灰或纸筋灰隔离层；3、两层三元乙丙丁基橡胶防水卷材组合，厚度≥1.5+1.2 ；4、20厚1：3水泥砂浆找平层；5、最薄 30厚1：0.2 ：3.5 （重量比）水泥、粉煤灰、页岩陶粒，找1.5%坡；6、50厚聚苯保温板，容重大于30Kg/ m3；7、现制刚性防水钢筋混凝土屋面板。1、专用种植土；2、过滤布（土工布）；3、隔根层；4、60厚C20钢筋混凝土保护层；5...
