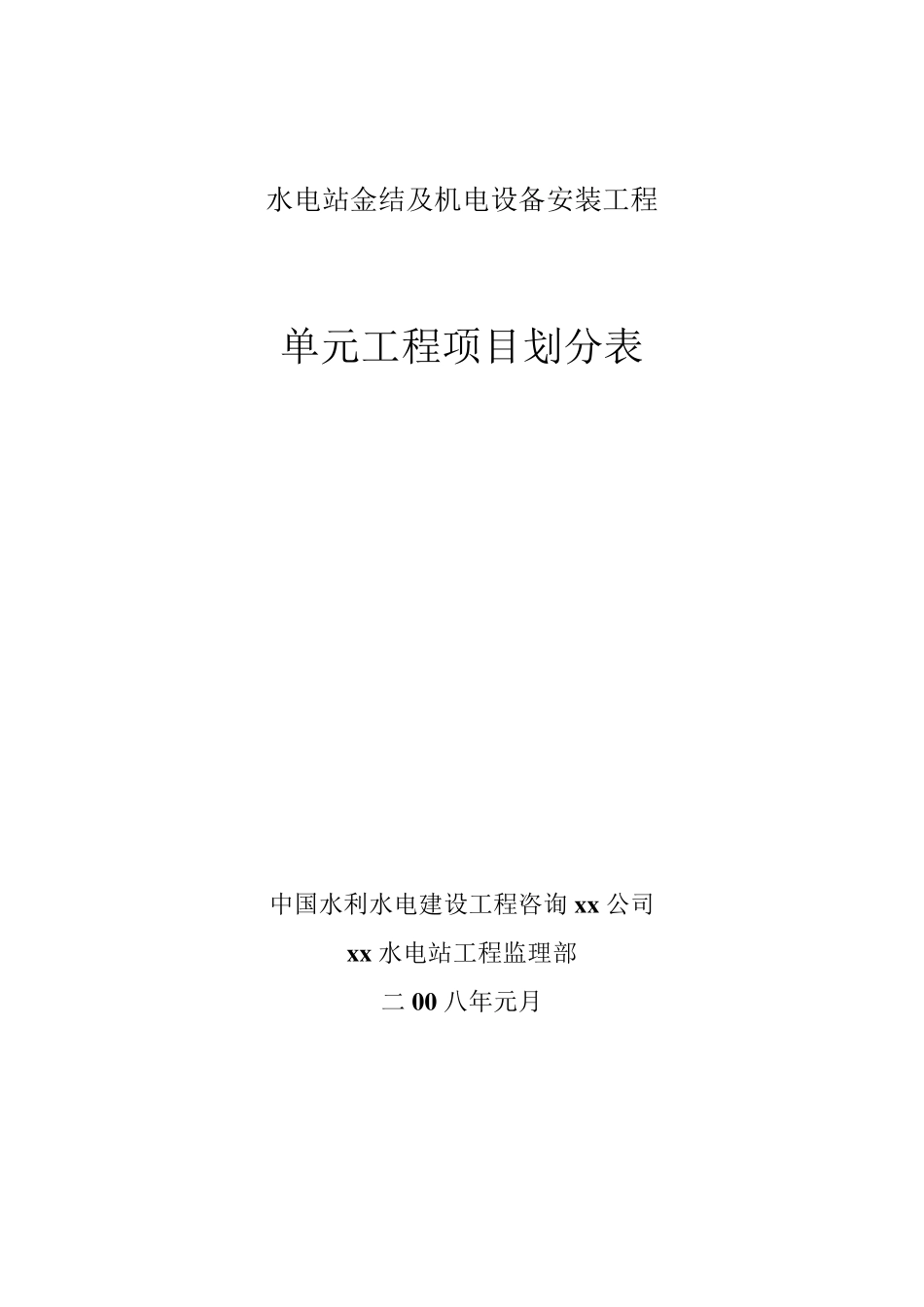

水电站金结及机电设备安装工程 单元工程项目划分表 中国水利水电建设工程咨询 x x 公司 x x 水电站工程监理部 二 0 0 八年元月 编制说明 1. xx 水电站金属结构及机电设备安装工程的分部工程及单元工程项目划分系依据《水利水电基本建设单元工程质量等级评定标准》SD249—（2、3、4、5、6）和《水利水电工程质量评定表填表说明与示例》以及xx 水电站划分的单位工程项目，并结合 xx 水电站金属结构及机电设备安装工程实际编写而成。 2. 由于电站金属结构分多个标段,由不同承包商完成，所以启（起）闭机电气设备单元工程均包含在各启（起）闭机安装单元工程中。 3. 由于坝体、厂房、引水系统、航道等部位的电气接地装置敷设划分在不同标段，由不同的承包商完成，所以将电气接地装置敷设划分成多单元工程。电气接地装置接地电阻的测试将统一进行。 4. 坝体渗漏排水系统各单元工程由厂房机电设备安装标段的承包商施工，故包含在厂房水机辅助设备安装分部工程中。 5. xx 水电站有 5 项单位工程含有金属结构及机电设备安装工程（碾压混凝土重力坝、引水遂洞及压力管道工程、地下厂房发电工程及升船机工程）金属结构安装分部工程划分为 9 项，单元工程划分为121 项（升船机工程暂划分为 10 项）；水机设备安装分部工程划分为 5 项，单元工程划分为 138 项；电气一次设备安装分部工程划分为 10 项，单元工程划分为 100 项；电气二次设备分部工程划分为6 项，单元工程划分为 43 项。金属结构及机电设备安装项目总计：分部工程30 项，单元工程342 项。 金结、机电设备分部工程项目划分表 序号 编号 名称 含单 元 工程项目数 备注 1 1-1-13 溢流坝闸门及启闭机械安装 39 项 2 2-1-17 进水口闸门、拦污栅及启闭机械安装 42 项 3 2-1-9 1#引水遂洞压力钢管制作与安装 2 项 4 2-1-10 2#引水遂洞压力钢管制作与安装 2 项 5 2-1-11 3#引水遂洞压力钢管制作与安装 2 项 6 2-1-12 4#引水遂洞压力钢管制作与安装 6 项 7 4-1-14 厂房桥式起重机械安装 6 项 8 4-1-33 尾水闸门及启闭机械安装 12 项 9 4-1-15 1#水轮发电机组安装 27 项 10 4-1-16 2#水轮发电机组安装 27 项 11 4-1-17 3#水轮发电机组安装 27 项 12 4-1-18 4#水轮发电机组安装 27 项 13 4-1-19 水力机械辅助设备安装 30 项 含坝体渗漏排水 14 4-1-20 1#水轮发电机组电气一...
